4 Voorbereiding
4
Voorbereiding
4.1
De installatieplaats voorbereiden
4.1.1
Vereisten inzake de plaats waar de
buitenunit geïnstalleerd wordt
Houd rekening met de richtlijnen inzake de benodigde ruimte. Zie
het hoofdstuk "Technische gegevens".
VOORZICHTIG
Toestel niet toegankelijk voor iedereen; installeer het op
een beveiligde plaats die niet voor iedereen toegankelijk is.
Deze units, binnen- en buitenunit, zijn zowel geschikt voor
commerciële als kleinindustriële toepassingen.
VOORZICHTIG
Toestel NIET toegankelijk voor iedereen; installeer het op
een beveiligde plaats die niet voor iedereen toegankelijk is.
Deze unit is geschikt voor installatie in een commerciële en
in licht industriële omgevingen.
4.2
De waterleidingen voorbereiden
4.2.1
Vereisten voor de watercircuits
OPMERKING
Wanneer kunststofleidingen worden gebruikt, zorg ervoor
dat
deze
zuurstofdiffusiedicht
DIN 4726. De diffusie van zuurstof naar de leidingen kan
overmatige corrosie veroorzaken.
▪ De
leidingen
aansluiten
leidingaansluitingen overeenkomstig de toepasselijke wetgeving
en de aanwijzingen in hoofdstuk "Installatie" en houd hierbij
rekening met de waterinlaat en -uitlaat.
▪ De leidingen aansluiten – Kracht. Oefen GEEN overdreven
kracht uit wanneer u de leidingen aansluit. Vervormde leidingen
kunnen storingen in de unit veroorzaken.
▪ De leidingen aansluiten – Gereedschappen. Gebruik alleen
gereedschap dat voor koper geschikt is, aangezien koper een
zacht materiaal is. ANDERS kunnen buizen beschadigd worden.
▪ De leidingen aansluiten – Lucht, vochtigheid, stof. Als lucht,
vocht of stof in het circuit terechtkomt, kunnen storingen ontstaan.
Om dit te voorkomen:
▪ gebruik alleen schone buizen;
▪ houd de uiteinden van de leidingen omlaag tijdens het
verwijderen van bramen;
▪ dek de uiteinden van de leiding af wanneer u de leiding door
een muur steekt, zodat stof noch vuil in de leiding kan
indringen;
▪ gebruik
een
goed
draadafdichtmiddel
waterdicht te maken.
OPMERKING
Indien er glycol in het systeem aanwezig is, zorg ervoor
dat het gebruikte schroefdraadafdichtmiddel tegen glycol
bestand is.
▪ Gesloten circuit. Gebruik de buitenunit ALLEEN in een gesloten
waterinstallatie. Het systeem in een open waterinstallatie
gebruiken zou overmatige corrosie als gevolg hebben.
Montagehandleiding en gebruiksaanwijzing
6
zijn
overeenkomstig
–
Wetgeving.
Maak
alle
om
verbindingen
▪ Waterdebiet. U kunt het vereiste minimum waterdebiet in de
volgende tabel vinden. Dit debiet moet in alle omstandigheden
worden verzekerd. Als het debiet kleiner is, wordt de unit
stilgelegd en verschijnt foutmelding
Capaciteitsklasse
016+021+025
032
040+050
064
▪ Ter plaatse te voorziene onderdelen – Waterdruk en -
temperatuur. Controleer of alle componenten in de lokale
leidingen bestand zijn tegen de waterdruk en watertemperatuur.
▪ Aftappen – Lage punten. Voorzie aftappunten op alle lage
punten van de installatie om het watercircuit volledig te kunnen
aflaten.
▪ Niet-koperen metalen leidingen. Wanneer ook niet-koperen
metalen leidingen gebruikt worden, isoleer dan elke koperen
leiding goed van elke niet-koperen leiding, zodat ze NIET met
elkaar in contact kunnen komen. Dit, om galvanische corrosie te
vermijden.

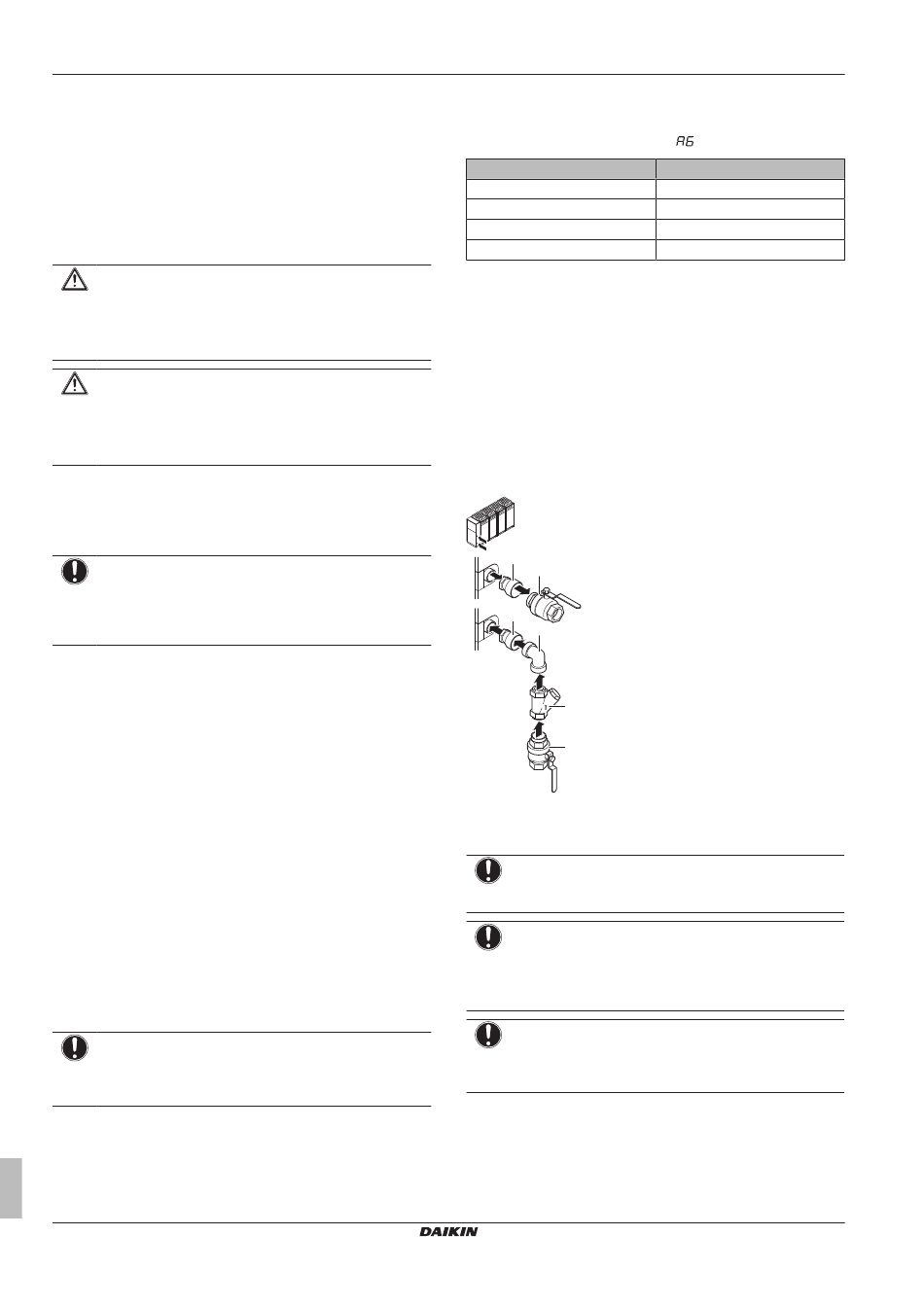

▪ Afsluiters. Bij de unit worden twee afsluiters geleverd. Zie de
volgende afbeelding voor de installatie ervan.
a
b
a
c
d
b
a
Adapter (op de inlaat alleen bij EWAQ+EWYQ040~064)
b
Afsluiter
c
Bocht
d
Filter
OPMERKING
Breng het filter aan op de bocht voordat u deze laatste
installeert.
OPMERKING
Als bij de installatie geen bocht wordt gebruikt, gebruik dan
een verlengstuk (5 cm lang voor een 1¼" filter, en 6 cm
lang voor een 2" filter) om ervoor te zorgen dat het filter
goed kan worden gereinigd.
OPMERKING
Installeer het filter juist. Als het niet of verkeerd wordt
geïnstalleerd, loopt de platenwarmtewisselaar permanente
schade op.
▪ Aftapkranen. Alle lage punten van het systeem moeten worden
voorzien van aftapkranen om het circuit volledig te kunnen laten
leeglopen. Er is een aftapkraan voorzien in de unit.
▪ Ontluchters. Voorzie ontluchters op alle hoge punten van de
installatie; deze moeten voor onderhoud gemakkelijk bereikbaar
zijn. In de unit is een automatische ontluchtingsklep voorzien.
EWAQ016~064CAW + EWYQ016~064CAW
op het scherm.
Minimum vereist debiet
23 l/min
36 l/min
46 l/min
72 l/min
Compacte luchtgekoelde water-chiller
4P489435-1B – 2017.10
