6.1.
POTENTIEEL EN RETURN WATER (fig. 5, punten 1 en 2 en fig. 7, punten
18 en 19, fig. 8)
Items 13 en 14)
De uitlaten voor het duw- en retourwater van de ketel zijn 5/4'' en mogen pas bij het eerste gebruik worden verkleind of
geblokkeerd. Gebruik een 5/4'' headerpijp of een Ø32mm (of groter) headerpijp.
Let bij de installatie strikt op de leidinghelling, die 0,5% moet bedragen (5 mm per onderste meter leiding), en op de
ontluchting van het systeem (ketel, leiding, radiator).
1.
Een thermometer kan worden geplaatst op het inschuifkanaal, terwijl een thermometer en een manometer op het
fornuis zelf aan de voorkant worden g e p l a a t s t .
Plaats een pomp, een expansievat en een waterfontein op de retourleiding. Draai bij het plaatsen van de pomp de slinger in
de richting van de pomp.
6.2.
THERMOSTATISCH UITLOOPVENTIEL MET INGEBOUWDE
THERMOKOPPEL EN EXTRA AANSLUITELEMENTEN
Om de uitlaatthermostaatklep te installeren, is het noodzakelijk om te kopen en te installeren:
1. Thermostatische veerafsluiter met ingebouwde thermokoppel type 544, 1/2", product Caleffi (fig.7a) en fig.7, pos.2.
2. De drukregelaar is een 1/2" stuk met een manometer, hetzelfde of kleiner als in fig. 7b en fig. 7, punt 13.
3. Koudwaterfilter op de kraanwateruitlaat naar de thermostaatkraan, fig. 7, pos.12.
4. Warmwaterfilter bij de keteluitlaat en bij de thermostaatkraan, fig. 7, pos.14.
Herinnering:
De genoemde onderdelen vallen niet onder het door u gekochte vloerverwarmingsproduct!
De installatie van een overdrukklep met ingebouwde thermische beveiliging (fig. 7, pos.2 en fig.7a) en aanvullende
elementen van het veiligheidscontrolesysteem zoals een drukregelaar (fig. 7, pos.13 en fig.7b), een waterfilter bij de
keteluitlaat (fig. 7, pos.12) en een waterfilter bij de keteluitlaat (fig. 7, pos.14) is VERPLICHT in het geval van een gesloten
centraal verwarmingssysteem. Posebno se se to odnosi na zatvoreni sistema kada su radijatori dipljeni gde u przypadkuaju
prestanka rada pumpe for bilo kokojih důvodůa temperatura vode u kotlu ralo i vrlo brzo dolazi do overhevanja.
De installatie van een thermo-sigher is niet verplicht voor een open centraal verwarmingssysteem.
6 . 2 . 1 .
ISPUS THERMAL VALVE MET VERWARMD THERMAL SHIELD ( fig. 7, pos. 2 i fig. 7 a)
Installeer de eerste thermostaatkraan dicht bij de kachel, uit de buurt van de beschikbare ruimte. Het kan in elke positie
worden geïnstalleerd. U moet rekening houden met de richting van de koudwaterstroom in de ketel en de
kokendwaterstroom uit de ketel, die duidelijk is aangegeven op het huis van de klep zelf.
De sonde van de isolerende thermostaatkraan (fig. 7, pos.3) kan het beste in de aansluiting voor de thermostaat op de
ketel zelf worden geplaatst (fig. 7, pos.20). Hij kan geplaatst worden op de duwleiding (Fig. 7, punt 18), of op de maximale
afstand van de ketel van 500 mm, of op het hoogste punt van de ketel en de afvoerleidingen.
Maak de bevestigingen vast met een koevoet of een ander bevestigingsmiddel.
Het bindingsschema voor de scheidingsklep is weergegeven in fig. 7.
De eenheid bestaat uit één stuk met een thermostatische vrijgaveklep en een
ontluchtingsklep. De openingstemperatuur van de klep is 100°C (+0°C/-5°C).
De voor de installatie aanbevolen vloeistof is water en antivries glycose 30%.
Herinnering:
Bij het reageren of bijstellen van de klep om de vloeistof in een oververhitte ketel af te koelen, moet deo van nieuwe
vloeibaarheid in de ketel worden afgevoerd, of moet deo uit de ketel worden afgevoerd. Afvoer naar riool. Als bij de
installatie antivries wordt gebruikt, moet er rekening mee worden gehouden dat een bepaald percentage van het antivries
ontsnapt en in het riool terechtkomt!
Aanbevolen wordt de Caleffi thermostatische afvoerkraan type 544, 1/2", zoals afgebeeld in figuur 7a.
6 . 2 . 2 .
COSES PRESSURE REDUCER 1/2" MET MANOMETER ( Fig. 7 , pos. 13 en Fig. 7 b)

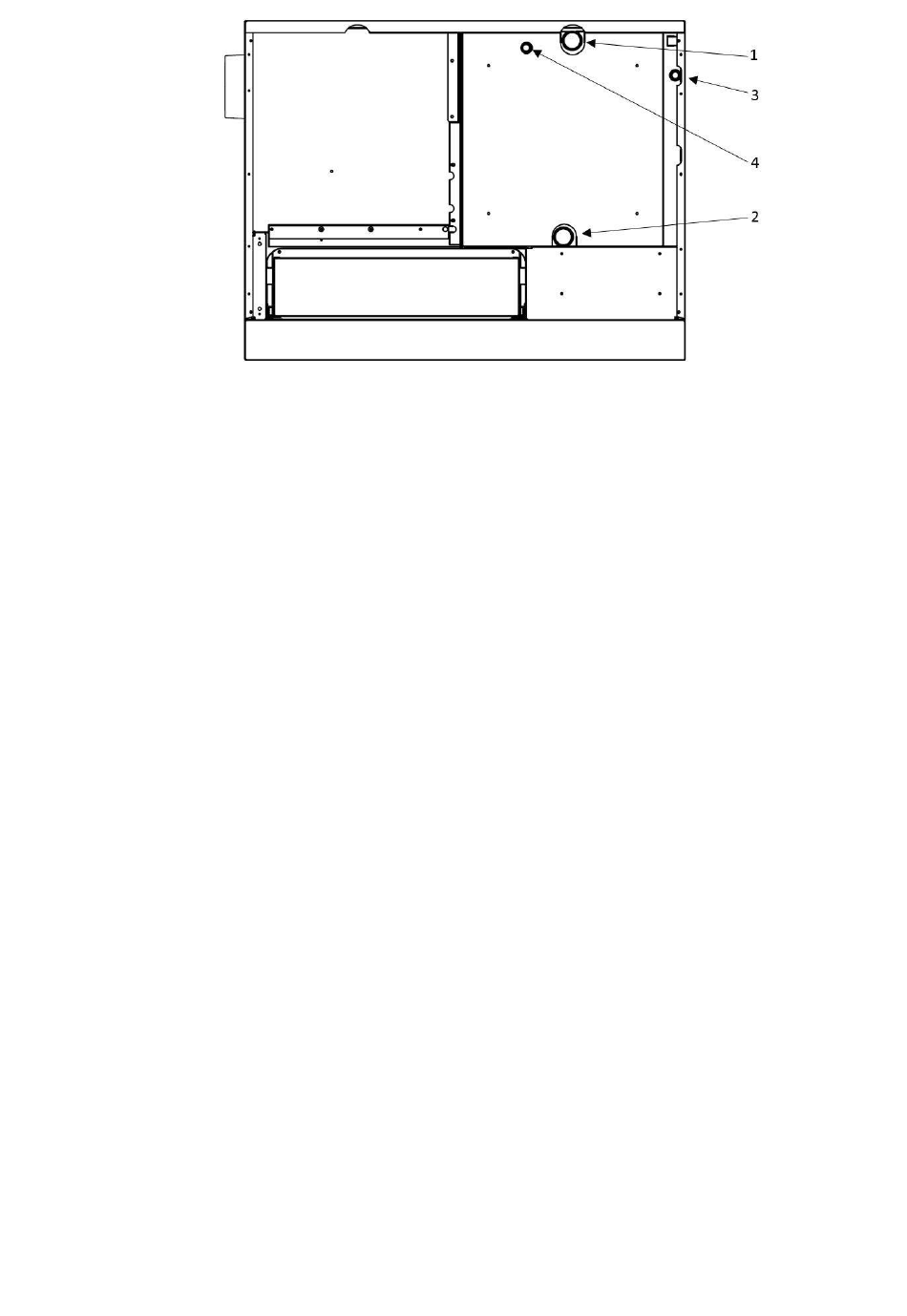

Figuur 5
