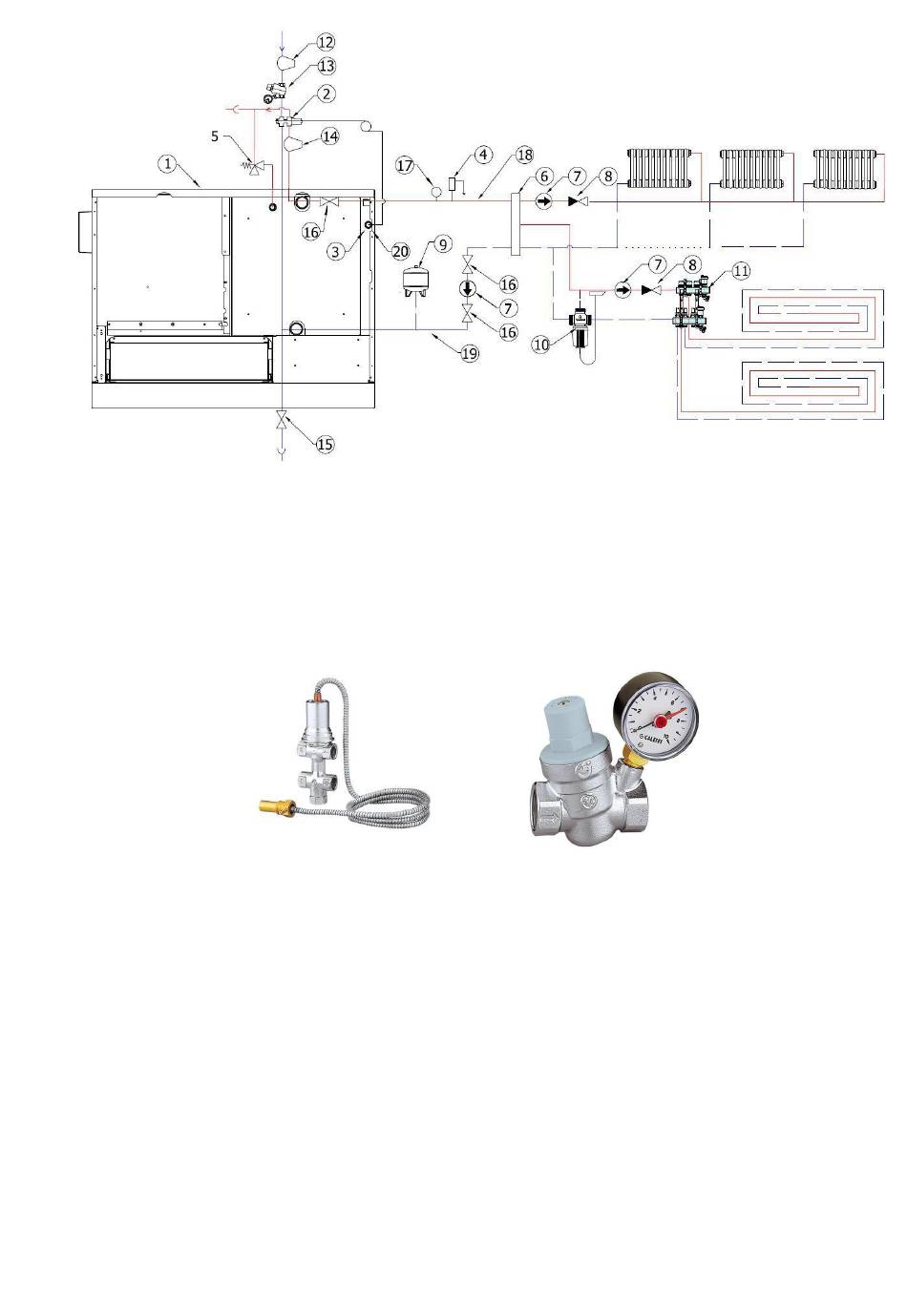

INSTALLATIESCHEMA VAN HET ALFA TERM 35 GESLOTEN KACHELSYSTEEM VOOR VLOERVERWARMING
1. Thermohouten hoek
2. Geveerde thermostatische klep
3. Thermische afsluiter isolatiesonde
4. Automatische ontluchtingspot
5. Veiligheidsklep
6. Hydraulische shifter
7. Circulatiepomp
8. Terugslagklep
9. Uitbreiding van de actie
10. Driewegklep met drukthermostaat
INSTALLATIESCHEMA VAN DE OPEN HAARD ALFA TERM 35 VOOR VLOERVERWARMING
Figuur
7
11. Collector voor vloerverwarming
12. Koud water filter
13. Drukverminderingsstuk met manometer
14. Warm water filter
15. Slavina voor ponsen en roosteren
16. Klep
17. Thermomanometer
18. Push-pull - distributiekanaal
19. Retourleiding
20. Thermo-significator connector
Figuur 7aFiguur 7b
9
