INSTALLATIESTAPPEN

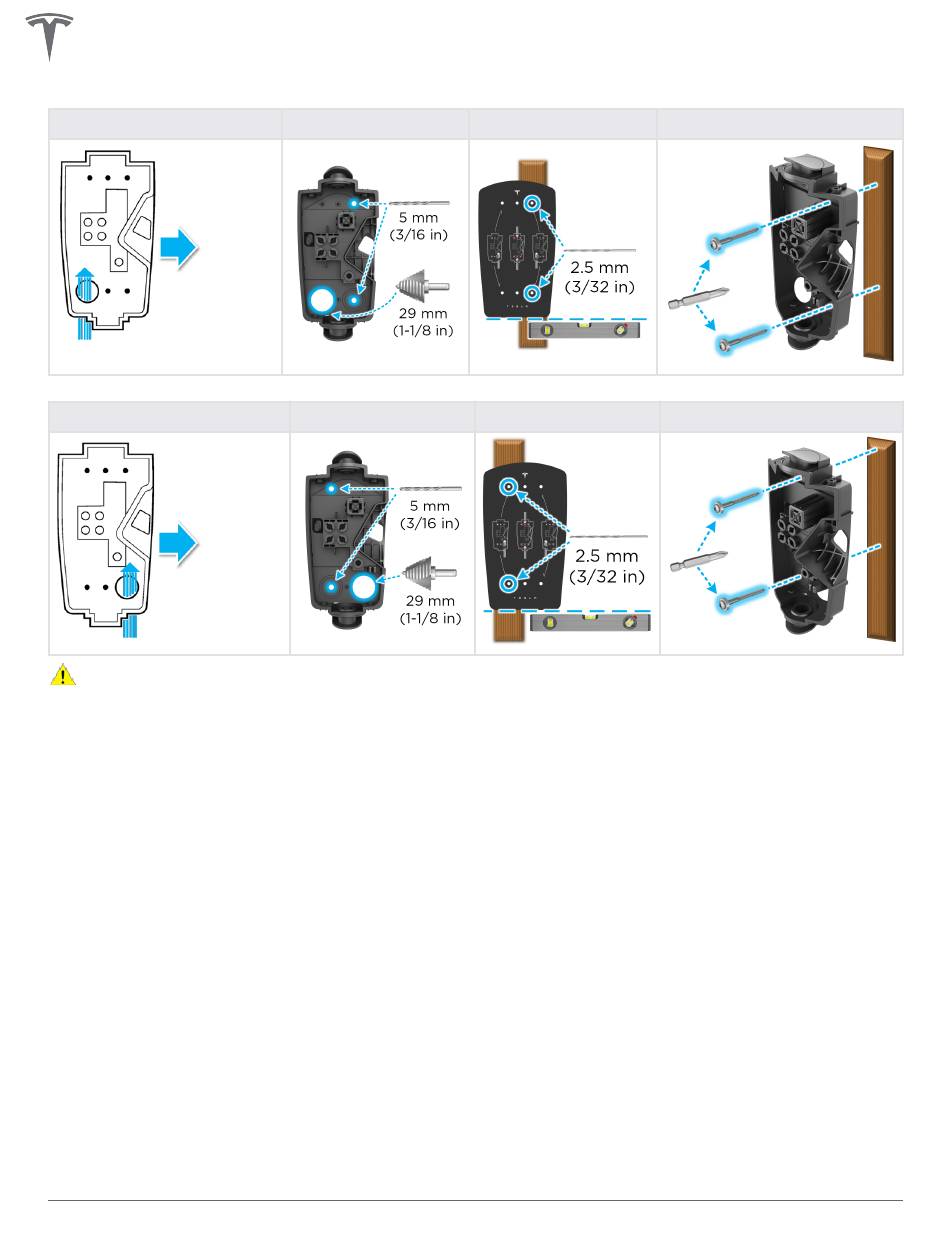

Tabel 6. Voor aansluiting links achter
Voor aansluiting links achter
1
2
3
Tabel 7. Voor aansluiting rechts achter
Voor aansluiting rechts achter
1
2
3
LET OP!: De Wall Connector voldoet aan beschermingsgraad IP55 en hoeft niet te worden afgedicht. Gebruik geen
lijm of afdichtmiddelen bij de installatie van de Wall Connector. De meegeleverde schroeven hebben afdichtringen
die zorgen voor een goede afdichting.
De installateur is verantwoordelijk voor het leveren van geschikte wartels, fittingen en kabelbuizen om de
inkomende voeding naar de kabeldoos van de Wall Connector te beveiligen. De aansluitingen boven en onder
hebben een diameter van 28 mm wanneer de afsluitplug is verwijderd. Indien nodig kan de aansluiting onder
worden vergroot met een stappenboorbit. Vergroot de aansluiting boven niet.
Handleiding Gen 3 Wall Connector
23
