INSTALLATIESTAPPEN

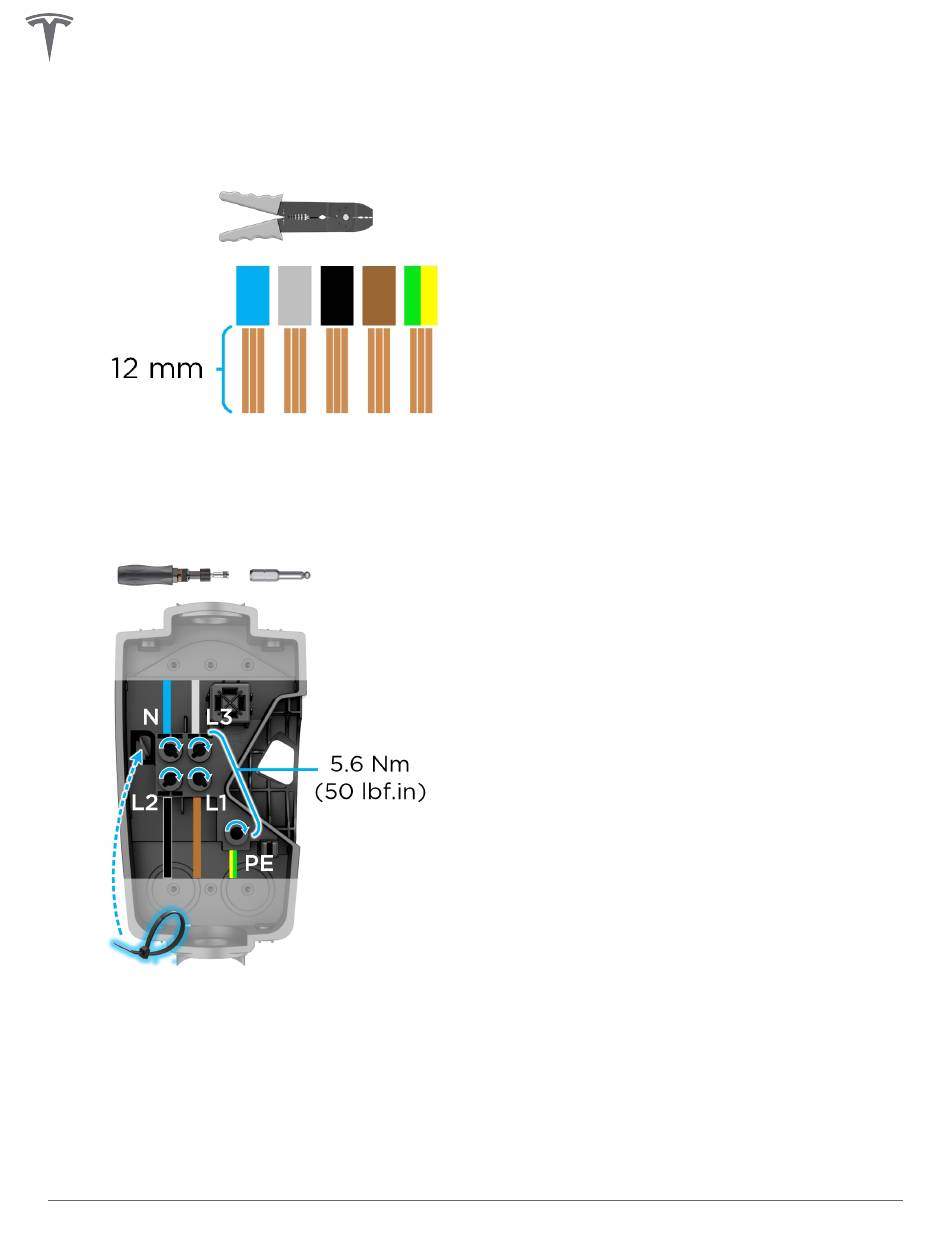

STAP 5: Draden strippen en bevestigen van draden in kabeldoosklemmen
1. Gebruik een draadstripper om de uiteinden van elke draad tot ~12 mm te strippen.
2. Steek elke gestripte draad in de juiste klem.
OPMERKING: Als u gevlochten bedrading gebruikt die kleiner is dan 4 mm
juiste maat zodat deze veilig kan worden afgesloten.
3. Gebruik de meegeleverde bit om elke klem aan te draaien tot 5,6 Nm (50 lbf.in). Gebruik kabelbinders om de
draden aan de servicelus aan de linkerkant van de kabeldoos vast te maken.
Handleiding Gen 3 Wall Connector
2
, gebruik dan een adereindhuls met de
