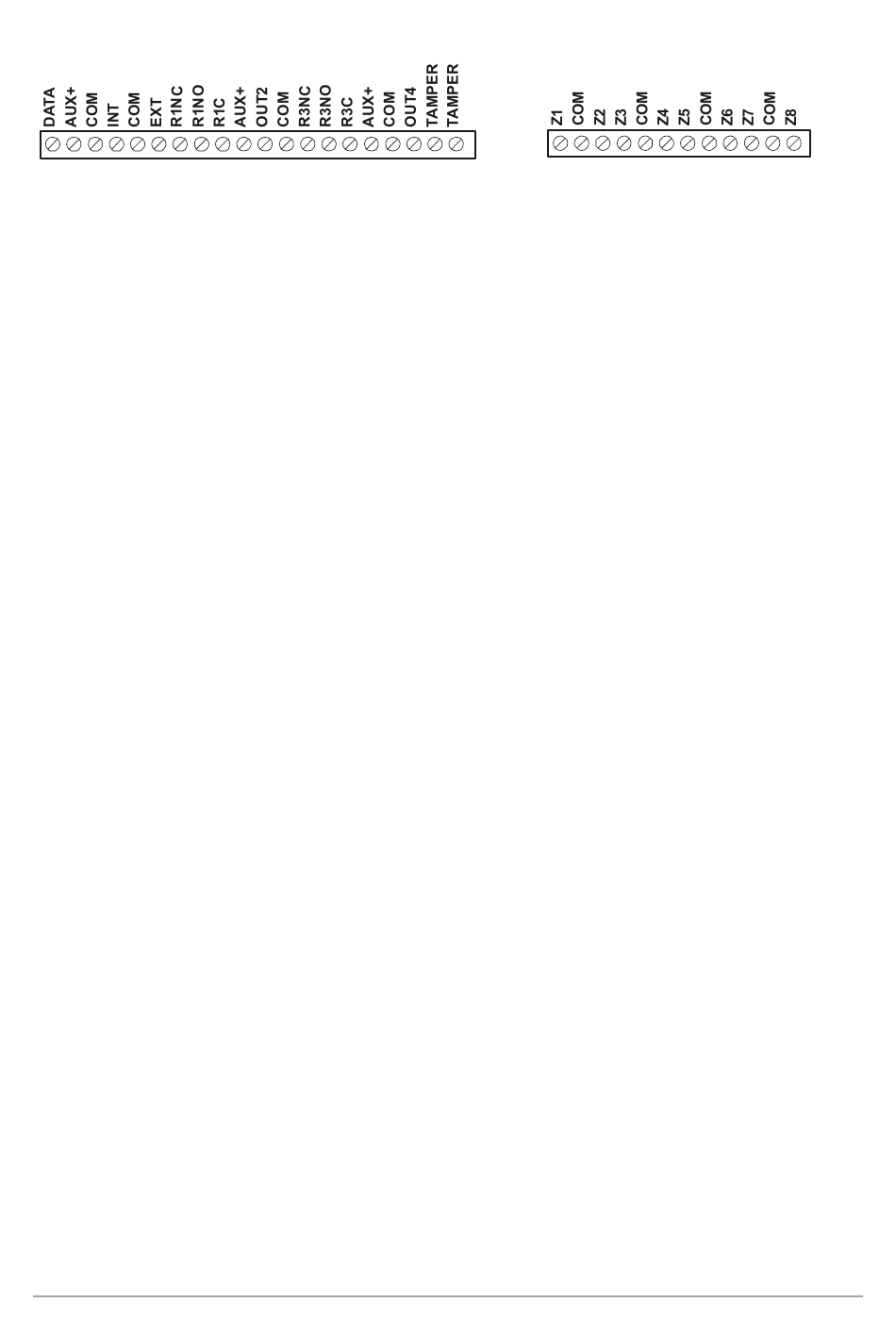

Ingangen en uitgangen
DATA
Data (0101) databus bediendelen en uitbreidingen
AUX+
Voeding databus bediendelen en uitbreidingen
COM
Common databus bediendelen en uitbreidingen
INT
Interne sirene
COM
Common
EXT
Externe sirene
R1NC
Relais 1 (normaal gesloten)
R1NO
Relais 1 (normaal open)
R1C
Relais 1 (Common)
AUX+
Voeding
OUT 2
Uitgang 2
COM
Common
R3NC
Relais 3 (normaal gesloten)
R3NO
Relais 3 (normaal open)
R3C
Relais 3 (aarding)
AUX+
Voeding
COM
Common
OUT 4
Uitgang 4
TAMPER
Sabotagelus
Z1
Zone 1
COM
Common
Z2
Zone 2
Z3
Zone 3
COM
Common
Z4
Zone 4
Z5
Zone 5
COM
Common
Z6
Zone 6
Z7
Zone 7
COM
Common
Z8
Zone 8
CS875-575-275-175 Installatiehandleiding
76
