Modules en hun functies
Centrale module ZM424
De module ZM424 maakt, samen met de module
FM455, deel uit van de basisuitrusting van het
regeltoestel Logamatic 4121. Ze stuurt de
verwarmingskringen en de tapwatervoorziening.
De handschakelaars op de module hebben enkel een
service- en onderhoudsfunctie.
Als de handschakelaars zich niet in de positie
automatisch bevinden, verschijnt op de
bedieningseenheid MEC2 de betreffende melding en
0
licht het symbool
op.
Gebruik de handschakelaars niet om de installatie uit te
schakelen bij een tijdelijke afwezigheid.
Gebruik daarvoor de vakantiefunctie (zie hoofdstuk 18
"Vakantieprogramma", pagina 74).
Wijzigingen op basis van technische verbeteringen voorbehouden!
10
Bedieningsvoorschrift Regeltoestellen Logamatic 4121, 4122 en 4126 • Uitgave 03/2004

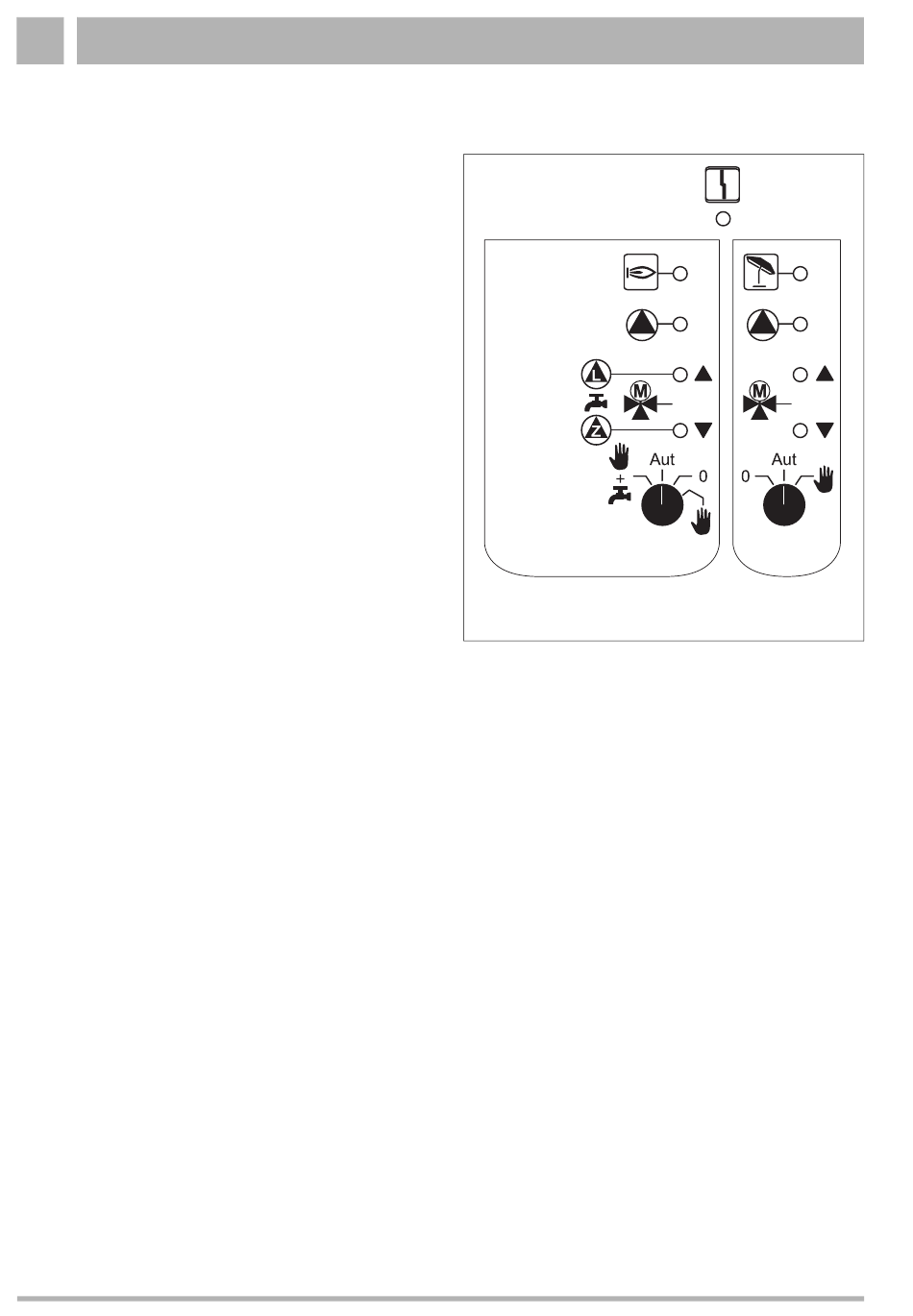

Afb. 3
ZM424
0
Symbool
Algemene storing,
bv. bouwzijdige fout,
voelerfout, externe storingen,
bekabelingsfout, interne
modulefout, manueel bedrijf.
De foutmeldingen verschijnen als
tekst op de bedieningseenheid
MEC2.
Controlelampjes voor de functies
a
Symbool
brander in bedrijf
U
Symbool
"mengklep gaat open" (warmer)
V
Symbool
"mengklep gaat dicht" (kouder)
1
Symbool
verwarmingskring 2 in zomerbedrijf
8
Symbool
verwarmingskringpomp in werking
x
Symbool
boilerlaadpomp in bedrijf
y
Symbool
omlooppomp in bedrijf
