Modules en hun functies
Functiemodule FM441
De module FM441 stuurt een verwarmingskring en een
tapwatervoorziening.
De handschakelaars op de module hebben enkel een
service- en onderhoudsfunctie.
Als de handschakelaars zich niet in de positie
automatisch bevinden, verschijnt op de
bedieningseenheid MEC2 de betreffende melding en
0
licht het symbool
op.
Gebruik de handschakelaars niet om de installatie uit te
schakelen bij een tijdelijke afwezigheid.
Gebruik daarvoor de vakantiefunctie (zie hoofdstuk 18
"Vakantieprogramma", pagina 74).
Wijzigingen op basis van technische verbeteringen voorbehouden!
12
Bedieningsvoorschrift Regeltoestellen Logamatic 4121, 4122 en 4126 • Uitgave 03/2004

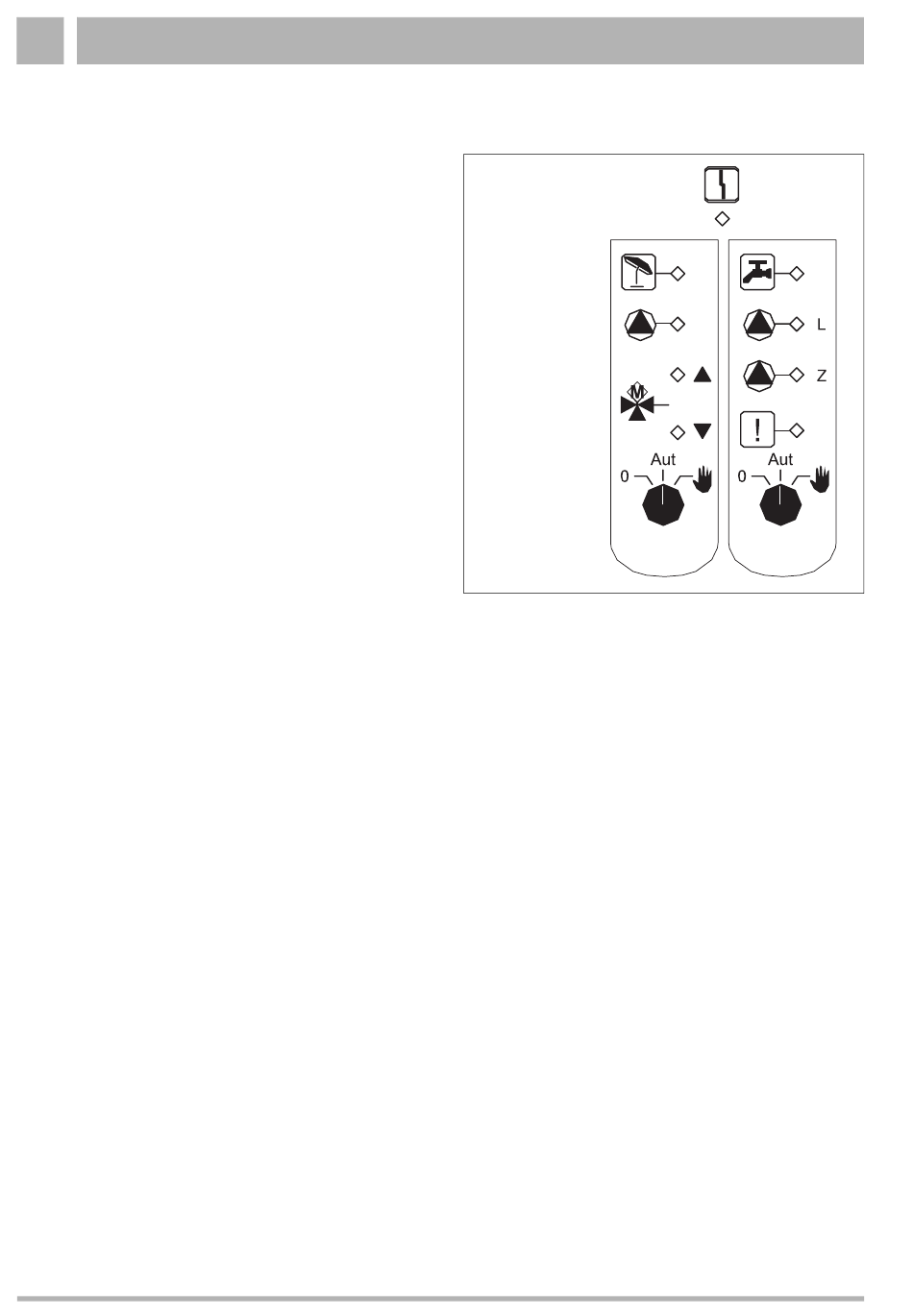

Afb. 4
FM441
0
Symbool
Algemene storing,
bv. bouwzijdige fout,
voelerfout, externe storingen,
bekabelingsfout, interne
modulefout, manueel bedrijf.
De foutmeldingen verschijnen als
tekst op de bedieningseenheid
MEC2.
Controlelampjes voor de functies
U
Symbool
"mengklep gaat open" (warmer)
V
Symbool
"mengklep gaat dicht" (kouder)
1
Symbool
verwarmingskring in zomerbedrijf
X
Symbool
tapwater is/blijft onder de
streeftemperatuur in verlaagd
(nacht-) bedrijf
8
Symbool
verwarmingskringpomp in werking
8
Symbool
boilerlaadpomp in bedrijf
– L
8
Symbool
omlooppomp in bedrijf
– Z
Z
Symbool
thermische desinfectie actief
