4.2. Aansluiten van elektrische componenten
Alle interne en externe kasten worden aangesloten op de hoofdregelmodule.
Aansluiting op lokaal
netwerk of op internet
Connector regelmodule
Aansluitblok voor het
aansluiten van externe
componenten
De regelmodule op de kast kan verborgen zitten onder de beschermende afdekking die eerst moet worden verwij-
derd om toegang te verkrijgen tot de aansluitpunten. Voor de locatie van de automatiseringskast en de regelmodule, zie
paragraaf 1.3 De aansluitpunten voor externe componenten van de regelmodule zijn genummerd en worden uitsluitend
gebruikt om optionele componenten aan te sluiten. Ze mogen ongebruikt blijven als er geen extra functionaliteit nodig is.

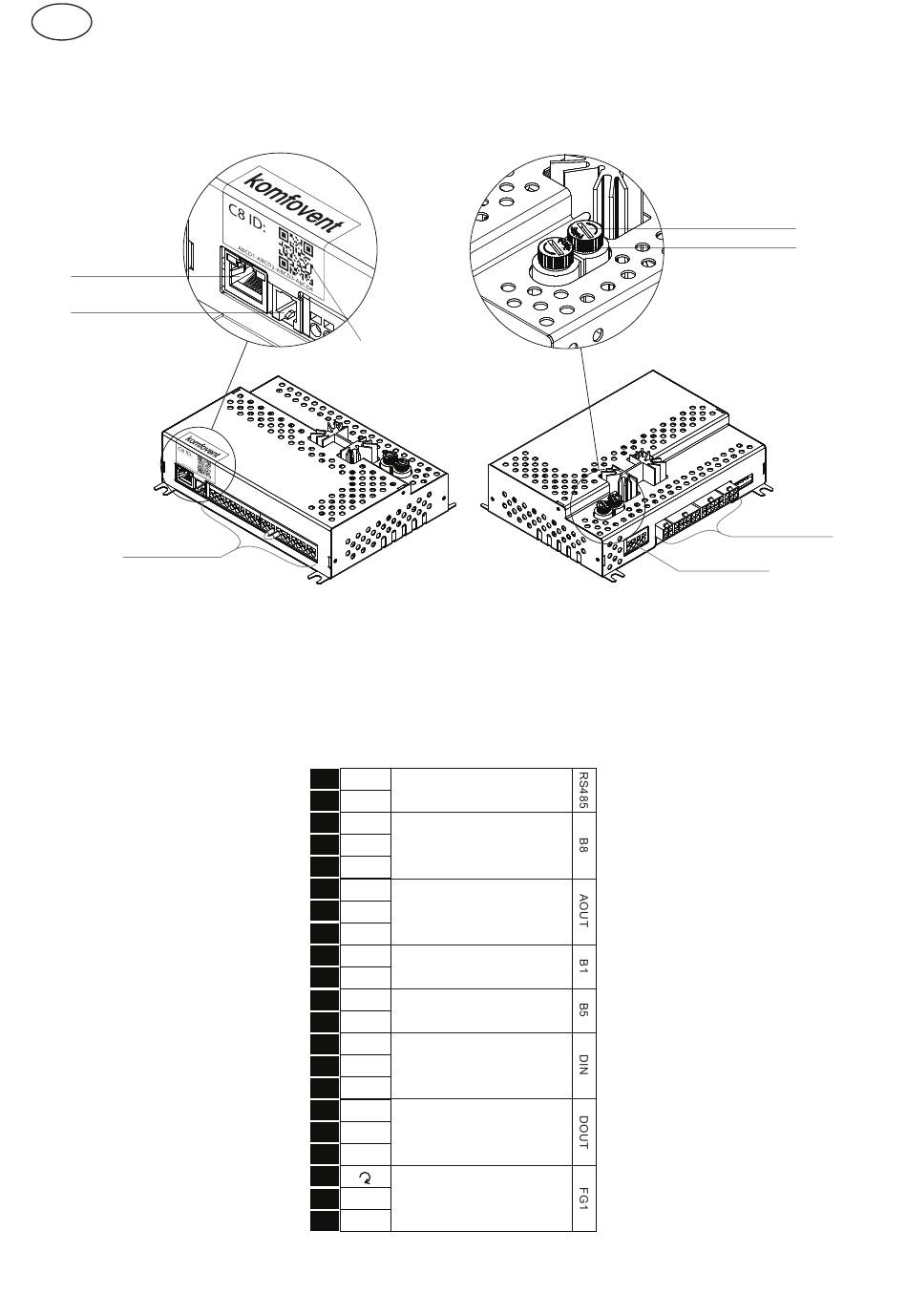

Afb. 11. Aansluitblok voor het aansluiten van externe componenten op het C8 board.
24
Type regelmodule en QR code voor
de Komfovent Control app
Afb. 10. C8 hoofdregelmodule
1
A
2
B
3
+24V
Luchtkwaliteitssensor /
4
GND
Vochtigheidssensor
5
0..10V
6
+24V
Watermengklepaandrijving /
7
GND
DX-bediening
8
Vorstbeveiliging
0..10V
9
NTC
temperatuursensor
10
GND
11
NTC
temperatuursensor
12
GND
13
C
14
NC
15
NO
16
C
17
NO
18
NO
19
Luchtklepaandrijvingen
20
~230V
21
N
UAB KOMFOVENT behoudt het recht om veranderingen door te voeren zonder dit vooraf kenbaar te maken
Modbus RTU
Toevoerlucht
Retourwater
Algemeen
Brandalarm
Prioriteit
Algemeen
Verwarming
Koeling
Max. 15W
Zekering voor elektrische
verwarmingen
Zekering voor
de voeding
Aansluitingen voor
interne componenten
Voedingsstekker
DOMEKT C8_ installation manual_23-03
