Afb. 13. Voorbeeld van een "Override" ventilatiemodus bij gebruik van extra luchtafzuiging.
Brandalarm vereist een normaal verbreekcontact (NC), en daarom is er een brugverbinding geplaatst tussen aansluitpun-
ten 13 en 14, waarop in plaats daarvan het brandalarmsysteem van het gebouw kan worden aangesloten. Wanneer het
contact wordt vebroken, wordt de unit gestopt en verschijnt er een brandalarmmelding.
Outputs (16–18) – de aansluitpunten worden gebruikt wanneer externe verwarmings-/koelingskasten een extra maak-/
•
verbreekcontact nodig hebben (d.w.z. om de DX-unit op te starten). De corresponderende contacten zijn gesloten, af-
hankelijk of de luchtbehandelingskast verwarmt of koelt.
FG1 (19–21) – aansluitpunten gebruikt voor het aansluiten van luchtafsluitklepactuators. Actuators met 230 V voeding
•
met of zonder veerbekrachtigde terugstelling kunnen hierop worden aangesloten.
4.3. Installatie bedieningspaneel
Het regelpaneel moet worden geïnstalleerd in een ruimte met:
•
omgevingstemperatuur − 0°C tot 40°C;
•
relatieve vochtigheid 20% tot 80%
•
bescherming tegen spatwater..
Het regelpaneel kan op een ingebouwde montagekast of rechtstreeks op de wand worden gemonteerd – de schroeven
worden meegeleverd bij het paneel. U kunt ook de magneten op de achterzijde gebruiken om het regelpaneel op een sta-
len ondergrond te bevestigen (bijv. op de deur van de kast). Monteer het bedieningspaneel indien mogelijk op een plaats
met een goede circulatie van de geventileerde lucht. Installeer het bedieningspaneel niet in kasten, achter deuren, in een
hoek van een kamer en vermijd direct zonlicht. Dit is erg belangrijk wanneer handhaving van kamertemperatuur wordt ge-
bruikt of bij CF-type AHU's, die temperatuur- en vochtigheidssensoren in het bedieningspaneel gebruiken voor bediening.
Gebruik geen andere afmeting montageschroeven dan die samen met het regelpaneel zijn verpakt. Ver-
keerde schroeven kunnen de elektronica van het paneel beschadigen.
26
13 15
C8
1
2

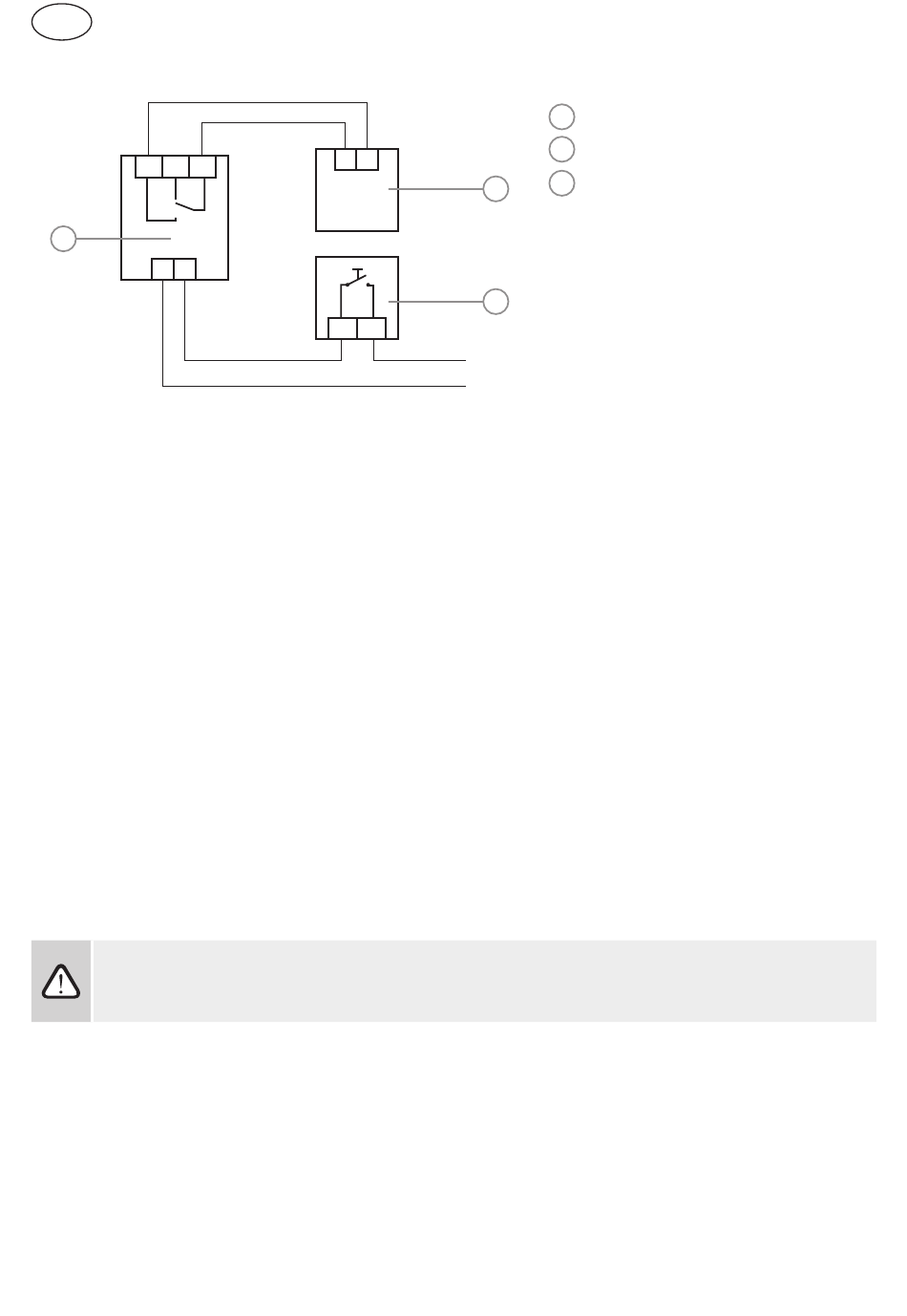

met een gemotoriseerde afsluitklep (zie afb. 7)
UAB KOMFOVENT behoudt het recht om veranderingen door te voeren zonder dit vooraf kenbaar te maken
C8 stuurkaart
1
2
Schakelaar
Veerreset klepactuator met
3
1
eindschakelaars (bijv. Belimo LF-230S)
2
L
~230V
N
DOMEKT C8_ installation manual_23-03
