Het regelpaneel komt met 10 m kabel. Indien de kabel te kort is, kunt u deze vervangen door een 4x0,22 mm kabel die
niet langer is dan 150 m.
RJ9
GND
LIN B
LIN A
+24V
De kabel van het bedieningspaneel wordt aangesloten op het C8-hoofdbord zoals weergegeven in Afb. 14. De uitzon-
dering is de R 200 V-unit, waar, indien nodig, de paneelkabel ook kan worden aangesloten op een externe RJ10-connector.
Er wordt aanbevolen om de kabel van het regelpaneel zo te leggen dat deze niet in de buurt van voedingskabels of
hoogspanningsapparatuur komt (elektrische doorvoeropeningen van kasten, elektrische boiler, airco enz.) De kabel kan
door gaten in de achterzijde of de bodem van het regelpaneel worden gevoerd (volg de installatieaanwijzingen verstrekt bij
het regelpaneel). De draad naar de C8 regelmodule wordt aangesloten op een speciale sleuf (RJ9 connector, zie afb. 10) of
aansluitblok voor het aansluiten van externe componenten.
Gebruik geen scherpe gereedschappen (bijv. schroevendraaier) om de contacten van het paneel in te
drukken. Met een potlood of balpen gaat dat het beste.
UAB KOMFOVENT behoudt het recht om veranderingen door te voeren zonder dit vooraf kenbaar te maken
DOMEKT C8_ installation manual_23-03
White
4
Green
3
Yellow
2
1
Red
4 x 0,22 mm 2
< 150 m

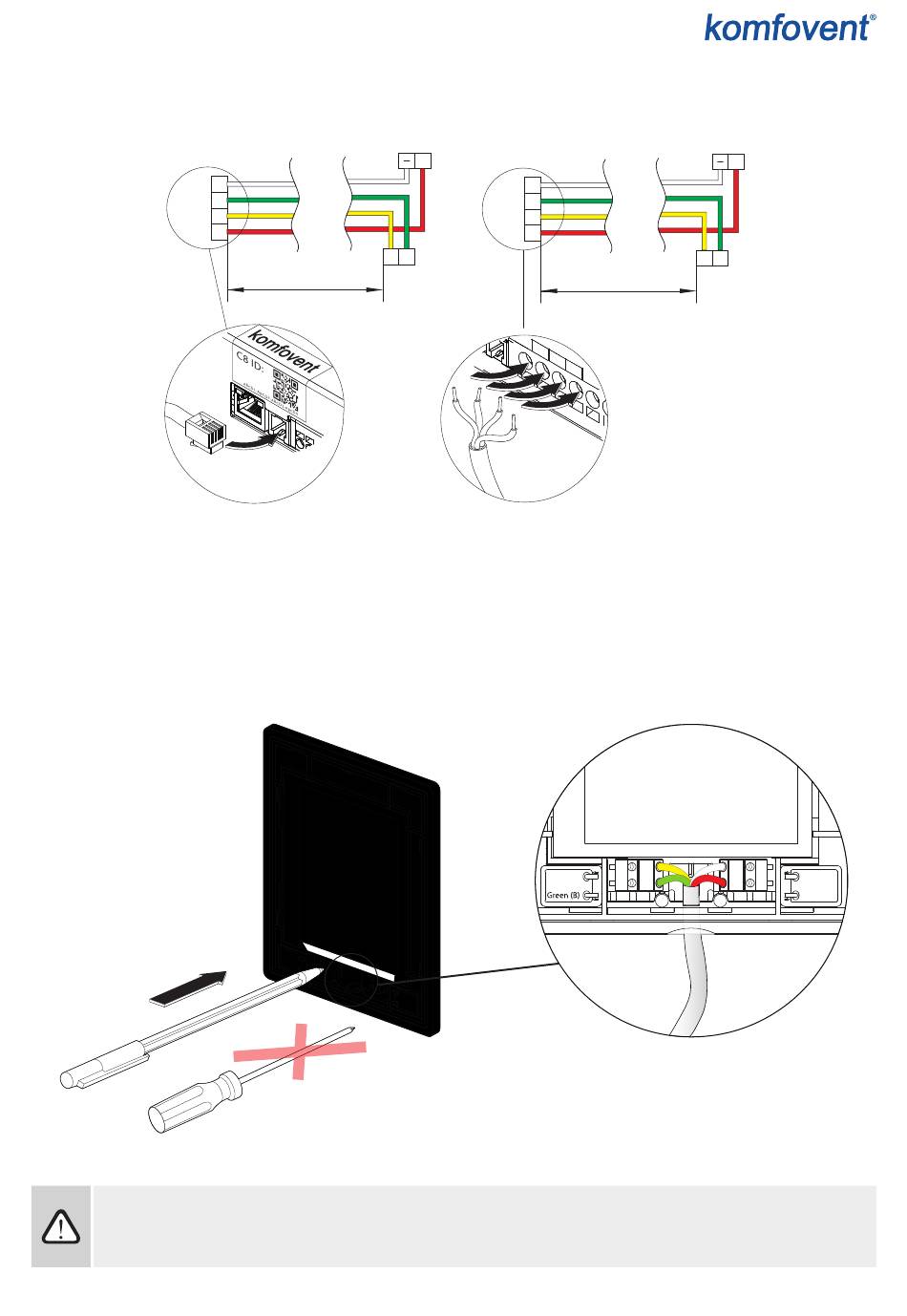

Afb. 14. Bedradingsschema kabel regelpaneel
Y e ll o
w (A
)
G re e
n (B )
Afb. 15. Kabel aansluiten op het regelpaneel
+
C8
GND
4
B
2
A
1
+24V
3
4 x 0,22 mm 2
A B
1
2
3
Yellow (A)
( ) W
h it e
(+ ) R
e d
+
White
Green
Yellow
Red
A B
< 150 m
4
5
( ) White
(+) Red
27
