Inleiding
WAARSCHUWING
Lees de gids Belangrijke veiligheids- en productinformatie in de
verpakking voor productwaarschuwingen en andere belangrijke
informatie.

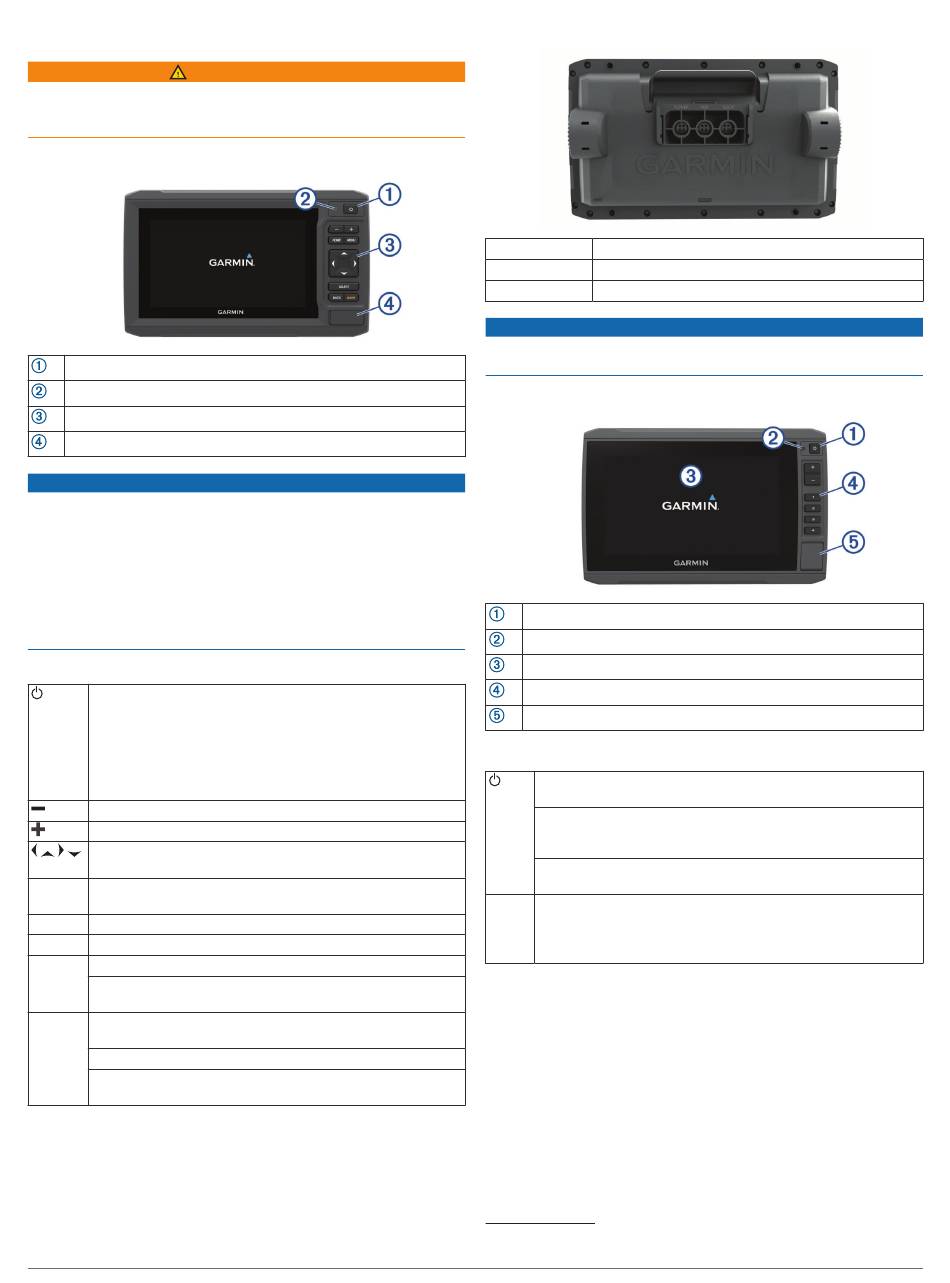

ECHOMAP UHD 60 vooraanzicht
Aan-uitknop
Sensor automatische schermverlichting
Knoppen
microSD
®
geheugenkaartsleuf
Steeds als u het toestel in de houder plaatst, dient u te
controleren of het stevig in de houder zit, of de kabels volledig in
het toestel en in de houder zijn geplaatst en of de
vergrendelingsbeugel stevig dicht is geklikt. U hoort een
duidelijke klik wanneer de vergrendelingsbeugel correct is
geïnstalleerd. Als de kabels niet goed zijn geplaatst en het
toestel niet stevig is bevestigd, krijgt het toestel mogelijk geen
stroom of werkt het niet. Het toestel kan uit de houder vallen als
het niet goed is geplaatst.
Knoppen op toestel
Hiermee schakelt u het toestel in en weer uit als deze knop
wordt vastgehouden.
Hiermee opent u een menu met snelkoppelingen waar u kort
op kunt drukken om naar de schermverlichting, kleurmodus
en sonartransmissie te gaan.
Hiermee bladert u door de helderheidsniveaus als u
meerdere malen op deze knop drukt.
Hiermee kunt u op een kaart of weergave uitzoomen.
Hiermee kunt u op een kaart of weergave inzoomen.
Hiermee kunt u scrollen, opties markeren en de cursor
verplaatsen.
SELECT Hiermee kunt u aangeven dat het bericht is gelezen en opties
selecteren.
BACK
Hiermee keert u terug naar het vorige scherm.
MARK
Hiermee kunt u de huidige locatie als waypoint opslaan.
HOME
Hiermee keert u terug naar het startscherm.
Hiermee maakt u een schermafdruk als deze knop wordt
vastgehouden.
MENU
Hiermee kunt u indien van toepassing een menu met opties
openen voor de pagina.
Hiermee kunt u indien van toepassing een menu sluiten.
Hiermee maakt u een schermafdruk als deze knop wordt
vastgehouden.
Inleiding
LET OP
ECHOMAP UHD 60 connectorweergave
POWER
Voeding en gegevens delen
N2K
NMEA 2000
XDCR
4-pins transducer
Bedek ongebruikte aansluitingen met de weerkapjes om te
voorkomen dat de metalen contactpunten roesten.
ECHOMAP UHD 70/90 vooraanzicht
Aan-uitknop
Sensor automatische schermverlichting
Aanraakscherm
Snelkoppelingsknoppen
microSD geheugenkaartsleuf
Knoppen op toestel
Hiermee schakelt u het toestel in en weer uit als deze knop
wordt vastgehouden.
Hiermee opent u een menu met snelkoppelingen waar u kort
op kunt drukken om naar de schermverlichting, kleurmodus en
echoloodtransmissie te gaan.
Hiermee bladert u door de helderheidsniveaus als u meerdere
malen op deze knop drukt.
1 2 3 4 Wanneer u uw vinger op deze knoppen houdt, wordt een snel-
koppelingsknop toegewezen aan het actieve scherm.
Als u op deze knoppen drukt, wordt het desbetreffende scherm
geopend.
Een snelkoppelingsknop toewijzen
U kunt snel veelgebruikte schermen openen door een
snelkoppelingsknop toe te wijzen. U kunt een snelkoppeling
maken naar bijvoorbeeld de echoloodschermen en kaarten.
1
Open een scherm.
2
Houd een snelkoppelingsknop ingedrukt en selecteer OK.
TIP: De snelkoppeling wordt ook opgeslagen in de categorie
Veelgebruikt met het nummer van de snelkoppelingsknop.
1
Als u geen NMEA
®
0183-toestellen of een andere kaartplotter aansluit om
gegevens te delen, kunt u de blauwe en bruine draden negeren.
1
netwerk
®
LET OP
1
