7. Koppel de FPC van de aan/uit-knopkaart met vingerafdruklezer los van de systeemkaart.
8. Trek de linker- en rechtertweeterluidsprekers uit hun compartimenten op de palmsteun- en toetsenbordeenheid.
9. Koppel de kabels van de linker- en rechterluidsprekers los van de systeemkaart.
10. Verwijder de drie schroeven (M2x4) waarmee de USB Type-C-beugel aan de systeemkaart wordt bevestigd.
11. Verwijder de drie (M2x4) schroeven waarmee de systeemkaart aan de palmsteun- en toetsenbordeenheid wordt bevestigd.
12. Til en verwijder de systeemkaart van de palmsteun- en toetsenbordeenheid.

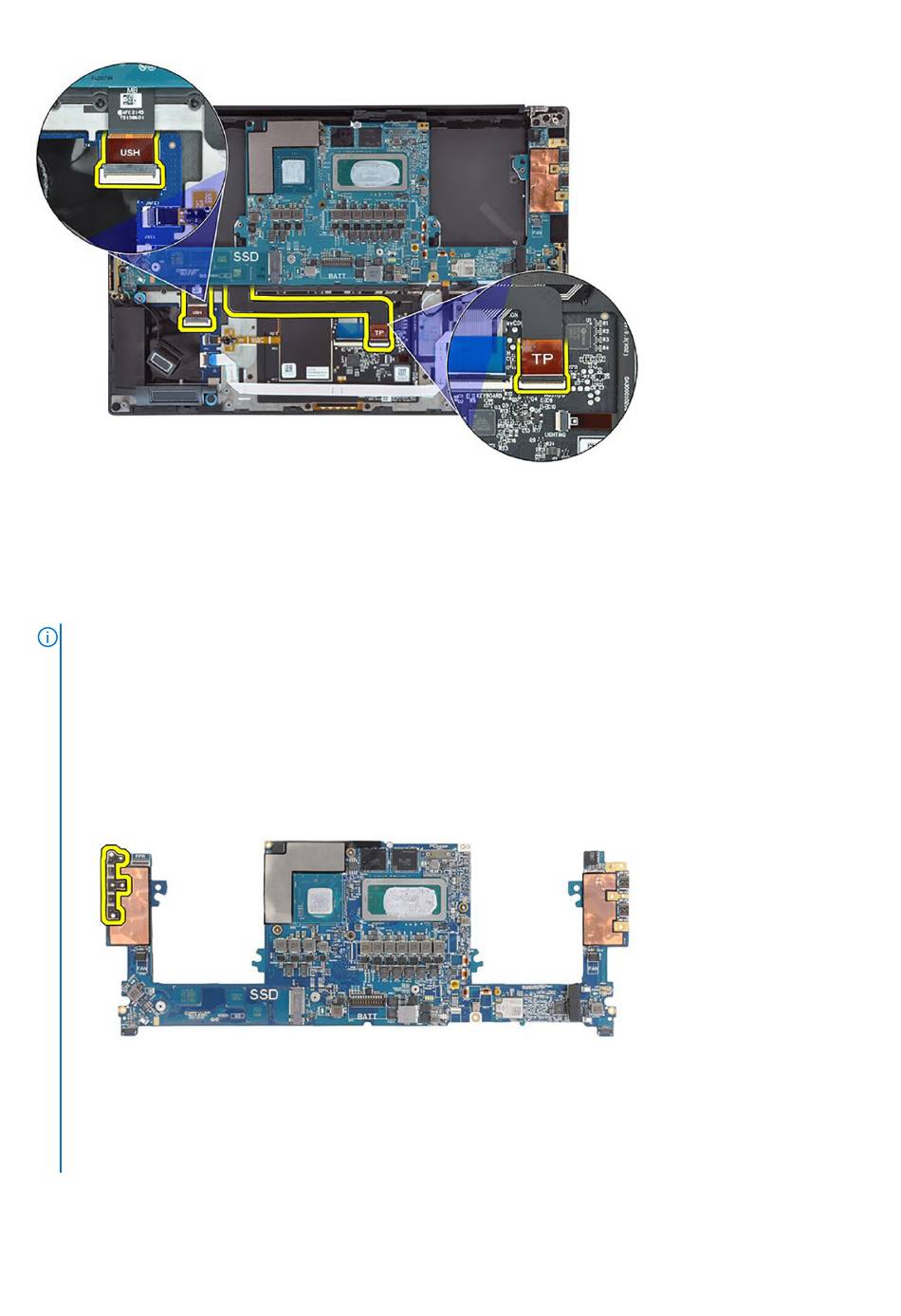

OPMERKING:
De nieuwe vervangende systeemkaart is vooraf geassembleerd met de volgende USB Type-C-beugels aan
de linker- en onderkant van de systeemkaart. U mag deze beugels NIET verwijderen en naar de vervangende systeemkaart
overdragen.
Bovenzijde
Onderzijde
