Stappen

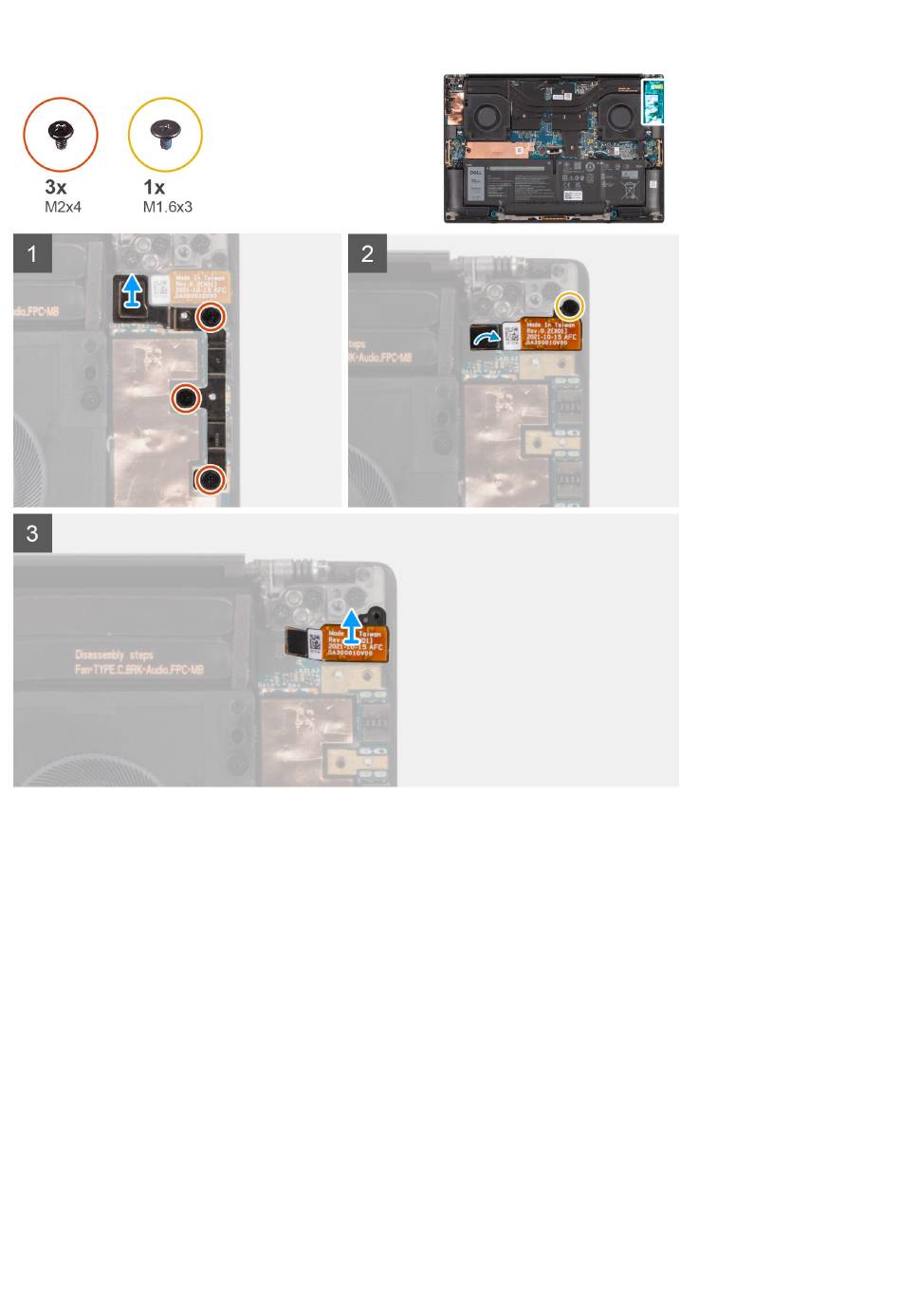

1. Verwijder de drie schroeven (M2x4) waarmee de USB Type-C-beugel aan de systeemkaart wordt bevestigd.
2. Til de linker USB type-C-beugel van de systeemkaart en verwijder deze.
3. Koppel de kabel van de audio-aansluiting los van de connector op de systeemkaart.
4. Verwijder de schroef (M1.6x3) waarmee de audio-aansluiting wordt bevestigd.
5. Til de audio-aansluiting van de palmsteun- en toetsenbordeenheid en verwijder deze.
De audio-aansluiting installeren
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak
De volgende afbeeldingen geven de locatie van de audio-aansluiting aan en bieden een visuele weergave van de installatieprocedure.
34
Onderdelen verwijderen en plaatsen
