8. Verwijder de
systeemkaart.
OPMERKING:
De systeemkaart kan worden verwijderd of geïnstalleerd met de koelplaat erop aangesloten. Dit vereenvoudigt de
procedure en voorkomt dat de thermische verbinding tussen de systeemkaart en koelplaat wordt verbroken.
Over deze taak

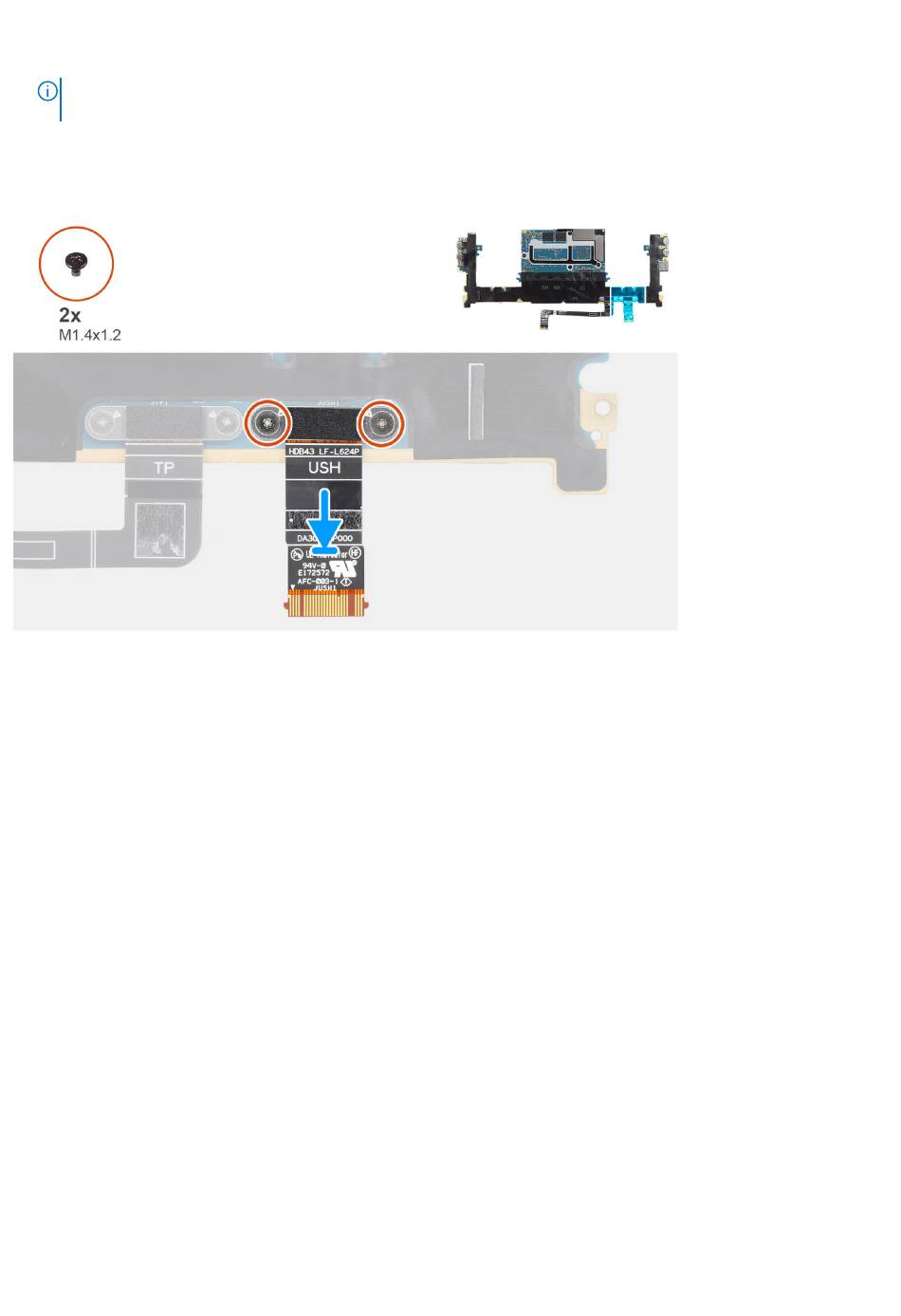

De afbeelding geeft de locatie van de USH-kaart aan en biedt een visuele weergave van de verwijderingsprocedure.
Stappen
1. Verwijder de twee schroeven (M1.4x1.2) waarmee de platte bedrukte kabels van de USH-kaart op de systeemkaart worden bevestigd.
2. Verwijder de platte bedrukte kabel van de USH-kaart van de systeemkaart.
De USH-kaart plaatsen
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak
De afbeelding geeft de locatie van de USH-kaart aan en biedt een visuele weergave van de installatieprocedure.
Onderdelen verwijderen en plaatsen
