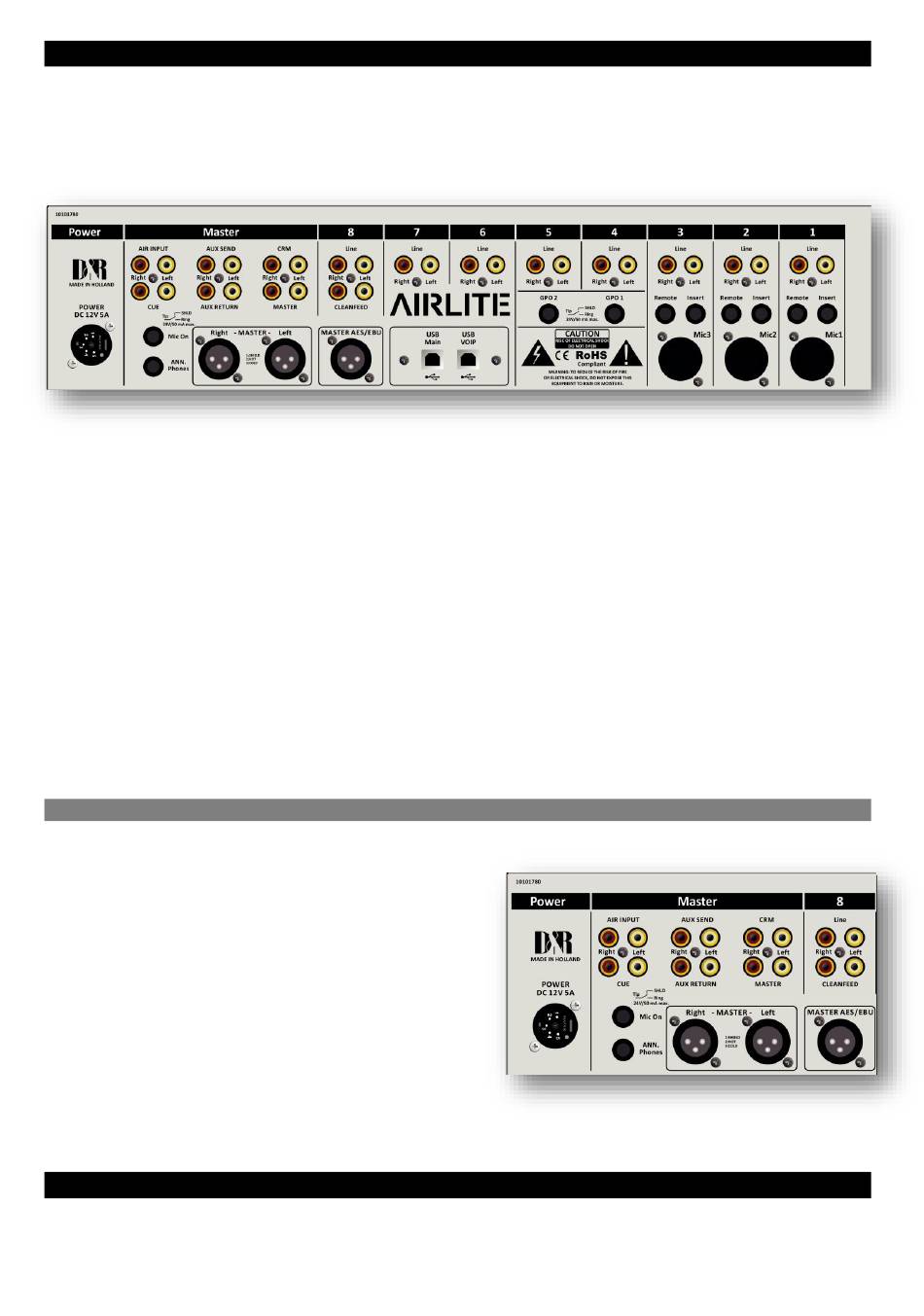

4 AIRLITE ACHTERPANEEL
Het achterpaneel toont alle in- en uitvoerconnectoren om te communiceren met uw andere apparatuur.
De eerste 1 tot 3 MIC/LINE-modules aan de rechterkant hebben gebalanceerde XLR-microfooningangen
met een microfooninzet voor spraakverwerking. Een Remote (Cough/Comm) connector om de interne Cue
en ON schakelaar te activeren voor hoesten en communiceren. Twee cinch connectoren accepteren
lijnniveau links/rechts ingangssignalen.
Modules 4-5-6-7 zijn de USB-ingangen die worden gevoed via een ingebouwde USB HUB die stereosignalen
accepteert en verzendt naar een
aangesloten pc waarop een muziekafspeelsysteem actief kan zijn.
Er zijn ook stereo lijningangen beschikbaar op Cinch-connectoren per ingang 4-5-6-7.
onder de line-ingangen ziet u 2 GPO (General Purpose Output) aansluitingen die in de software kunnen worden
toegewezen om te functioneren als signalering van ON-AIR 1 of 2, Phone. Microfoon AAN, Non-Stop of module
actief (start).
Onder module 6 en 7 connectoren zijn er de USB-connectoren, een voor de audio (USB MAIN) en de andere voor de
VoIP con-nection. De USB Main-connector vervoert alle 4 stereo-audiosignalen van en naar de pc (voor zowel
Windows - Macintosh-com-puters) als de afspeelsystemen regelen informatie van het programmeerbare
bedieningsgedeelte plus de klok- en meterinformatie. Met deze USB-functie kunt u verbinding maken met internet via
uw computer voor "Live" streaming van audio naar internet.
Module 8 (de VoIP) module heeft als extra een stereo lijn ingang voor externe (analoge) Hybriden en cleanfeed
uitgangen om deze externe Hybriden aan te drijven voor het geval er geen VoIP aansluiting beschikbaar is of nog
niet geïnstalleerd is.
MASTER-CONNECTOREN
4.1
Het hoofdgedeelte bevat alle ins en uitgangen van de bedieningselementen op het voorpaneel die we in andere
hoofdstukken in detail bespreken. De meeste functies spreken voor zich, zoals stamrecht en
links XLR's en alle andere in- en uitgangen.
In detail betekent dit dat u van links naar rechts de cinch AIR-
ingangen ziet om een externe off air tuner of een internetretour
terug te geven.
Onder de AIR INPUT ziet u de CUE-uitgang die naar een
externe luidspreker kan worden gerouteerd.
Dan zijn er nog de AUX send and returns en CRM output.
Naast de master gebalanceerde XLR outs is er ook een -
10dBV master uitgangen op cinch connectoren.
Onder Module 8 ziet u een Master AES/EBU XLR die een
digitaal hoofdprogrammasignaal kan uitzenden als u die optie
heeft besteld.
Vermeldenswaard is de heavy duty externe voeding die spanningen tussen 90 en 230 volt AC accepteert.
5 MIC / LINE INGANG MODULES 1-3
De ingangsmodules schakelaars & bedieningselementen van de AIRLITE mixer hebben de volgende functies: Elk
