MIC AAN
9.8
Direct onder de CUE cinch connectoren bevindt zich een stereo jack socket (Mic On) die een rode lichtindicator kan
bedienen. Deze stereo-aansluiting is aangesloten op eenn OPto koppeling. Deze Optocoupler is in staat om externe
roodlichtcircuits te bedienen zolang hij geen hogere spanning dan 24 volt neemt en de stroom niet hoger is dan 50 mA!
Individuele kanalen kunnen software worden verwijderd van deze bussen.
AAN OP DEZE AANSLUITING!!
De Optocoupler is aangesloten op de tip van de stereo jack.
De Optocoupler is ook verbonden met de ring van de jack.
De "huls of massa" van de krik is nergens op aangesloten.
Start / Mic-On Aansluiting
Tip
ring
mouw
ANOUNCER TELEFOONS JACK
9.9
De Announcer /PHONES uitgang is een Stereo jack connector en draagt het signaal afkomstig van de Program
Announcer versterkers. Deze uitgang kan worden gebruikt voor het verzenden van signaal naar de omroeper in de
Studio. Normaal gesproken draagt deze uitgang het hoofdprogrammasignaal tenzij een CUE-schakelaar wordt
geactiveerd, dan kan de omroeper worden gekoppeld aan Cue-signalen voor communicatie met DJ's en of Bellers.
Het niveau is afhankelijk van de Volumeregeling van de Announcer master en kan een hoofdtelefoon van 400 Ohm
aansturen als minimale impedantie. Als er meer hoofdtelefoons moeten worden aangesloten, is een aparte
hoofdtelefoonversterker een oplossing.
9.10 MASTER-UITGANGEN
De masteruitgangen zijn 3-pins mannelijke XLR-connectoren en zijn elektronisch gebalanceerd en kunnen worden
aangesloten op een ingang van een eindversterker, professionele recorder of On-Air-processor. Het uitgangsniveau
is +6 dBu (1,55 volt).
9.11 MASTER AES/EBU XLR CONNECTOREN
De master AES/EBU XLR is een optionele digitale uitgang die kan worden besteld als u volledig digitaal wilt gaan
naar de zender of andere uitzendapparaten die op de AIRLITE zijn aangesloten. De AES/EBU-connector wordt altijd
gemonteerd, zelfs als de digitale kaart niet in uw mixer is geïnstalleerd. Wees dus niet verbaasd als de uitvoer niet
werkt als u de digitale optie niet hebt gekocht / geïnstalleerd.
Functie relais contact
Verbonden met
optokoppeling
Verbonden met
optokoppeling
NC (niet aangesloten)

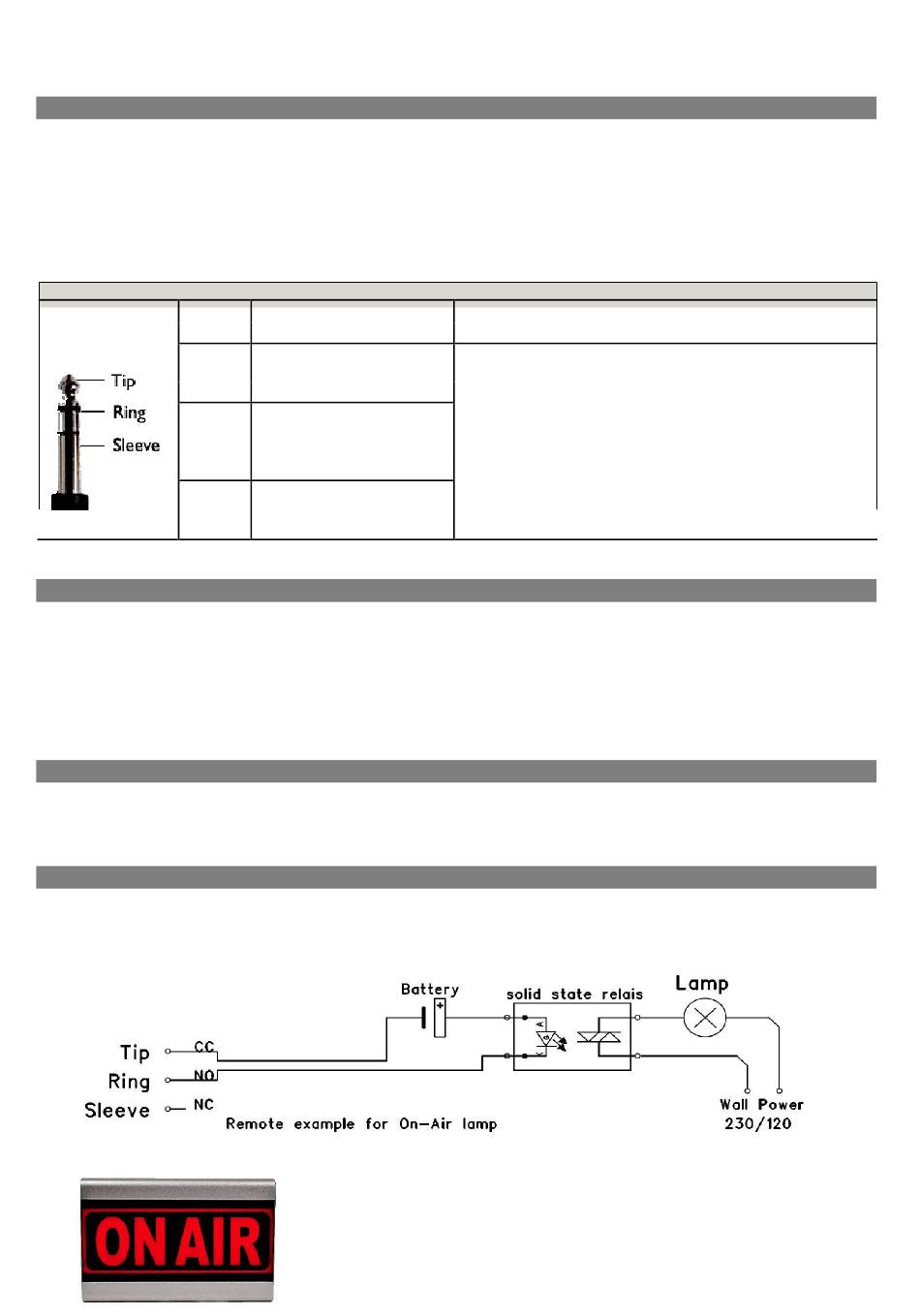

Ons D&R ON-AIR waarschuwingslampje kan via een eenvoudige 2-draads
aansluiting direct op de MIC-ON jack socket be-tween tip en ring worden
SLUIT NOOIT 115/230 WISSELSPANNING
commentaar
Max. 24V, 50mA.
Door software jumper selectie Pulse of Continu
