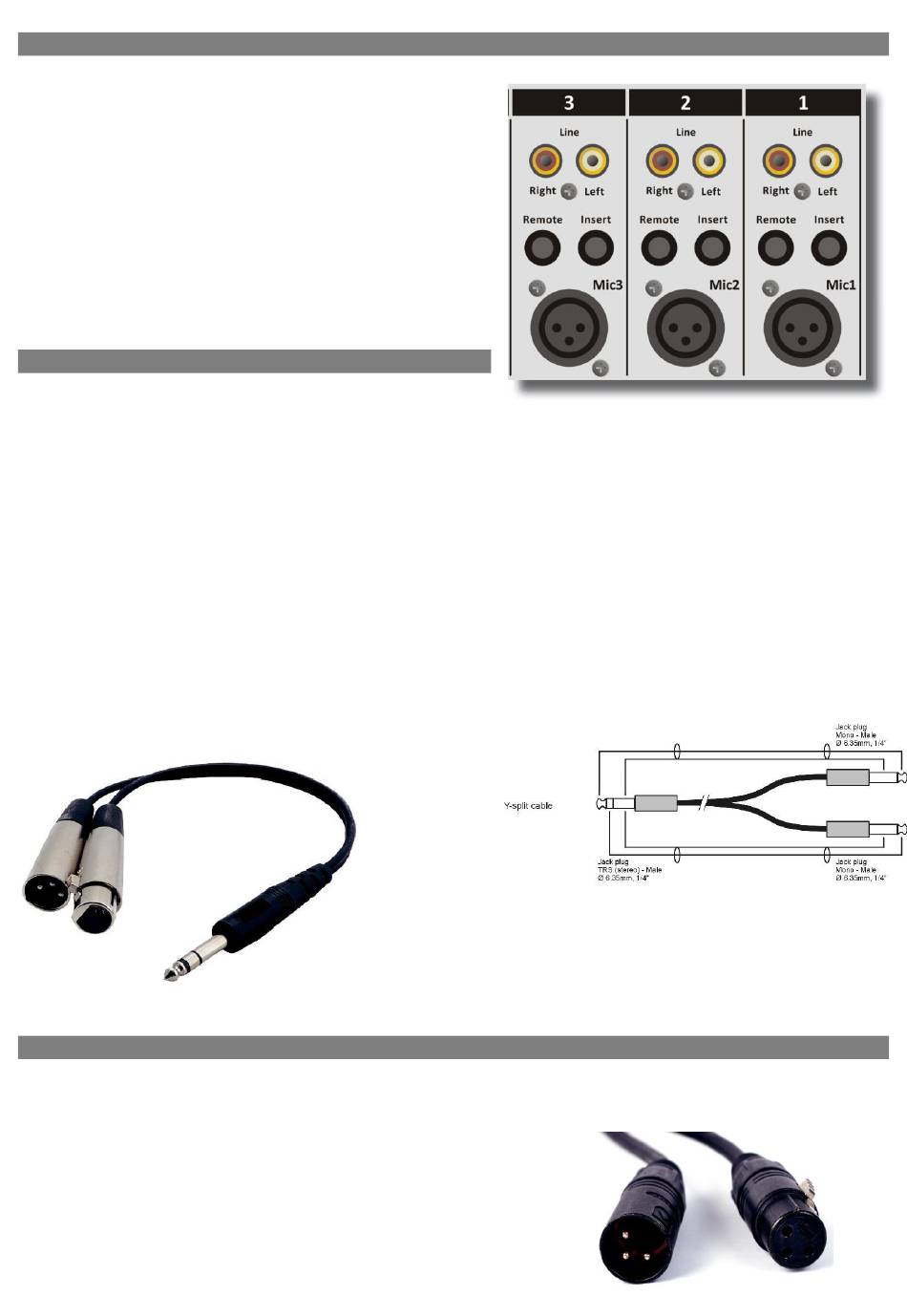

5.10 INVOERCONNECTOREN
Op de achterkant van module 1 t/m 3 vindt u vijf connectoren
voor elke module. De stereo lijn ingang maakt gebruik van
Cinch vrouwelijke type connectoren.
Omdat de afscherming niet in evenwicht is, moeten het schild
en (-) of de signaaldraad uit fase met elkaar worden verbonden
en tijdens de installatie als grond worden gezien.
Om de interne afstandsbedieningsschakelaars te gebruiken, is
een 1/4" stereo-stekker nodig die is aangesloten op de
afstandsbedieningsconnector op het achterpaneel.
Of u kunt een functie in uw afspeelsoftware activeren met USB
HID-instructies die verderop in het gedeelte USB CONTROL
van de handleiding worden uitgelegd.
5.11 invoegen
Metzijn ring/tip/sleeve stereo jack
socket
kunt
u signaal-
rocessorszoalscompressoren/gates
of
speciale
spraakverwerkingseenheden plaatsen om uw stem te verbeteren
om te klinken als de ultieme omroeper /D.J.
De ring van de stereo-aansluiting stuurt het PRE-FADER-
kanaalsignaal en de Tip accepteert het retoursignaal.
Aan de rechterkant ziet u het type kabel dat u nodig hebt wanneer uw processor jack in en uitgangen heeft. Sluit
de punt van de stereokabel aan op de punt van een van de mono-aansluitingen en de ring van de stereokabel op
de punt van de andere mono-aansluiting.
Steek nu de stereo-aansluiting in het inzetstuk van de AIRLITE en sluit de mono-aansluiting aan die een brom
produceert wanneer de punt door uw vinger wordt aangeraakt (en de bijbehorende kanaalfader open is) in de uitvoer
van de processors. De andere mono-aansluiting moet in de ingang van de processor worden geplaatst.
Als uw processor XLR-ingangen heeft, sluit u de punt van de stereo-aansluiting aan op pin 2 van de Female XLR en
korte pin 1 en 3 met elkaar en sluit u deze aan op de massa (sleeve), dit geldt ook voor de andere Male XLR, sluit de
ring van de stereo-aansluiting (die signalen verzendt) aan op een mannelijke XLR-pin2. Kort hier pin 1 en 3 en
soldeer aan de grond (sleeve). Dit moet gebeuren omdat de wisselplaat niet in evenwicht is.
Zie hieronder het kabeltype dat u nodig hebt.
5.12 MICROFOONINGANG
De Mic-ingang is een gebalanceerde vrouwelijke XLR-type connector., zie de linkerconnector hieronder die in uw
mixer moet gaan en uw microfoonkabel moet eindigen in een mannelijke XLR zoals te zien op het rechtergedeelte
van de afbeelding.
1=Grond/schild
2=Warm (in fase)
3=Koud (uit fase).
19
