Bij het gebruik van aluminium kabels altijd de informatie van de kabelfabrikant in
acht nemen.
Bij het interpreteren van kabeldoorsneden rekening houden met de lokale bepa-
lingen.
Aansluitvoorwaarden:
1
BELANGRIJK! Geen borstel, vijl of schuurpapier gebruiken; hierdoor blijven er
aluminium deeltjes achter die op andere kabels terecht kunnen komen.
2
3
BELANGRIJK!Herhaal deze procedure als u de kabel loshaalt van de klem en
vervolgens weer wilt aansluiten.

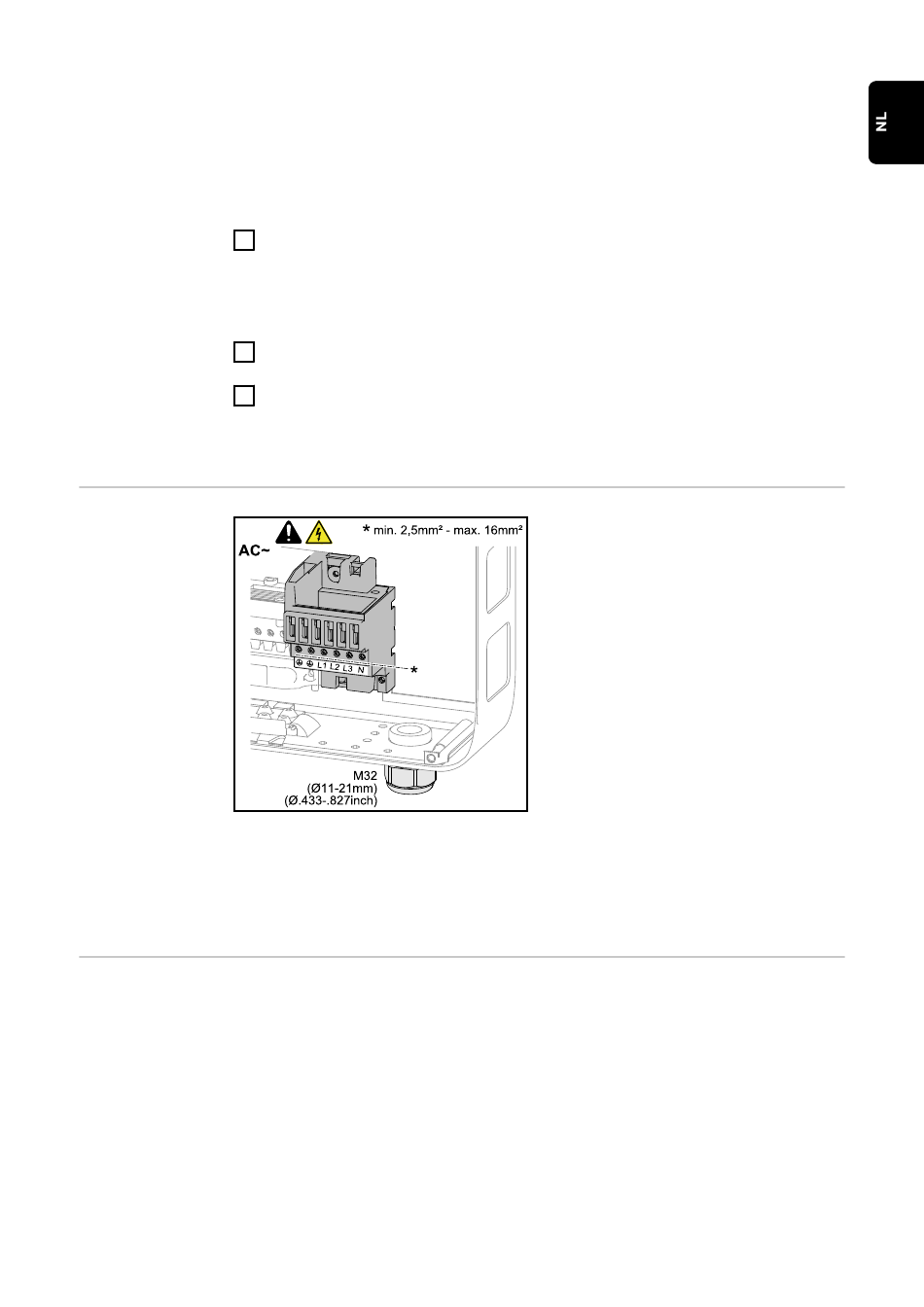

AC-aansluit-
klemmen
BELANGRIJK! Bij gebruik van adereindhulzen voor AC-kabels met een doorsne-
de van 16 mm² moeten de adereindhulzen met rechthoekige doorsnede worden
gekrompen.
Gebruik van adereindhulzen met een isolatiekraag is alleen toegestaan tot een
kabeldiameter van max. 10 mm².
Kabeldoorsnede
Bij standaard metrische M32 schroefverbinding met reduceerstuk:
van AC-kabels
kabeldiameter van 7 - 15 mm
Bij metrische M32-schroefverbinding (reduceerstuk verwijderd):
Kabeldiameter van 11 - 21 mm
(bij een kabeldiameter van minder dan 11 mm verkleint de kracht van de trekont-
lasting van 100 N tot max. 80 N)
Bij kabeldiameters groter dan 21 mm dient de M32-schroefverbinding door een
M32-schroefverbinding met een groter klemoppervlak te worden vervangen - on-
derdeelnummer: 42,0407,0780 - trekontlasting M32x1,5 KB 18-25.
De oxidelaag zorgvuldig van het geïsoleerde uiteinde van de kabel schrapen,
bijvoorbeeld met een mes
Na het verwijderen van de oxidelaag het uiteinde van de kabel met neutraal
vet insmeren, bijvoorbeeld zuur- en alkalivrije vaseline
Het uiteinde van de kabel direct op de klem aansluiten
PE
Randaarde / aarding
L1-L3 Fasegeleider
N
Neutrale draad
max. kabeldoorsnede per ader:
16 mm²
min. kabeldoorsnede per ader:
in overeenstemming met de afgezeker-
de waarde aan AC-zijde, maar min-
stens 2,5 mm²
De AC-kabels kunnen zonder ader-
eindhulzen op de AC-aansluitklemmen
worden aangesloten.
15
