Fronius IG Plus op het openbare net aansluiten (AC)
Netbewaking
BELANGRIJK! Voor een optimale werking van de netbewaking moet de weerstand in de
toevoerleidingen naar de aansluitklemmen aan de AC-zijde zo gering mogelijk zijn.
Installaties met
Voor grote fotovoltaïsche installaties kunnen meerdere inverters parallel geschakeld wor-
meerdere inver-
den. Om een symmetrische toevoer te waarborgen moet de inverter gelijkmatig op alle drie
ters
fasen worden aangesloten.

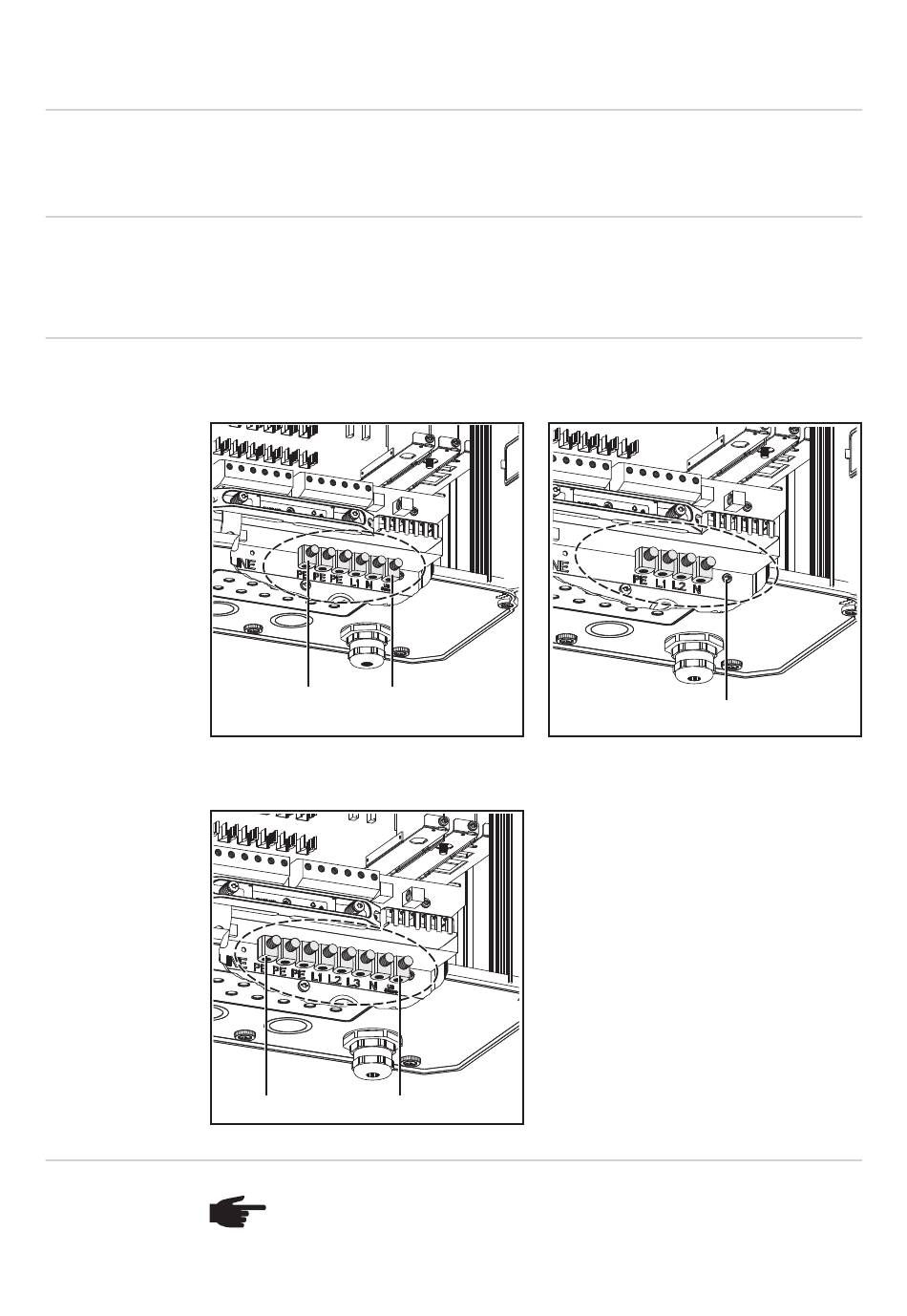

Aansluitklemmen
Eenfasige inverter
aan AC-zijde
Driefasige inverter
Neutrale kabel
van het net
Het aansluiten van de neutrale kabel is voor de werking van de inverter noodzakelijk.
28
(b)
PE (a)
PE (a)
(b)
OPMERKING! Controleer of de neutrale kabel van het net geaard is.
Tweefasige inverter
PE (a)
Verklaring van de tekens:
L1
Fasegeleider
L2
Fasegeleider
L3
Fasegeleider
N
Neutrale kabel
PE
Randaarde / aarding
PE (a) Aansluitmogelijkheid voor aanvul-
lende aarding
(b)
Klem 'US Sense' (voor VS)
Max. kabeldoorsnede:
25 mm² - voor flexibele kabels
35 mm² - voor niet-flexibele kabels
