Dealerhandleiding

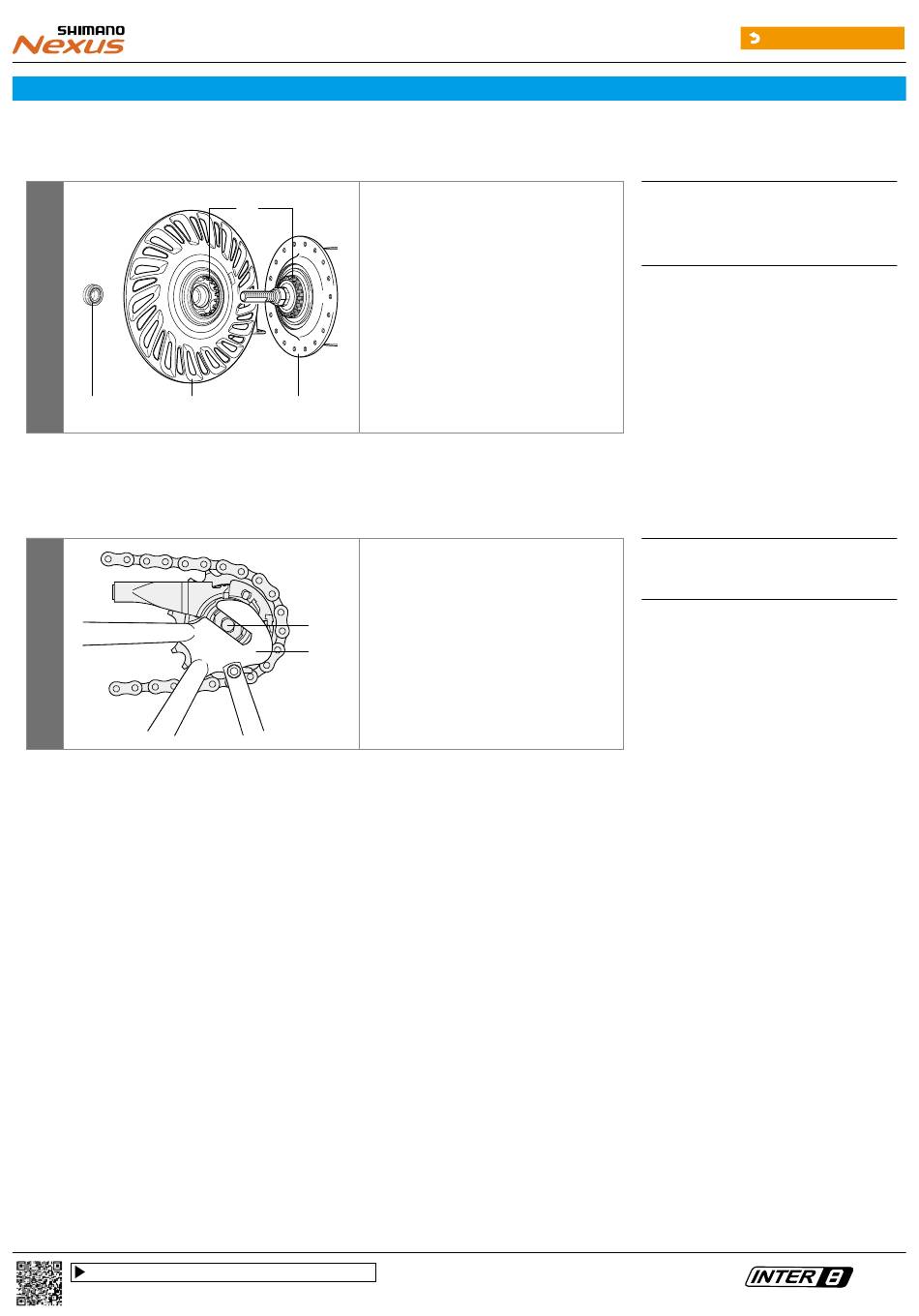

„ De Inter-M rem monteren op het naafhuis
(C)
(A)
„ Montage van de naaf op het frame
1
Klik hier voor de actuele dealerhandleiding
https://si.shimano.com/DM/CASG001
(SG-C6061-8R / SG-C6061-8V / SG-C6061-8C / SG-C6061-8D / SG-C6061-8CD)
Laat de kartelingen van de naafbody (z)
(z)
aangrijpen op de kartelingen van de
INTER M-rem (z), en draai vervolgens
vast met de bevestigingsring van de
remeenheid.
(B)
Leg de ketting over de tandkrans en
plaats vervolgens de naafas in het
vorkuiteinde.
(A)
(B)
Terug naar indexpagina
(A)
Inter-M rem
(B)
Naafhuis
(C)
Bevestigingsring remeenheid
(A)
Naafas
(B)
Vorkuiteinde
9
