Dealerhandleiding

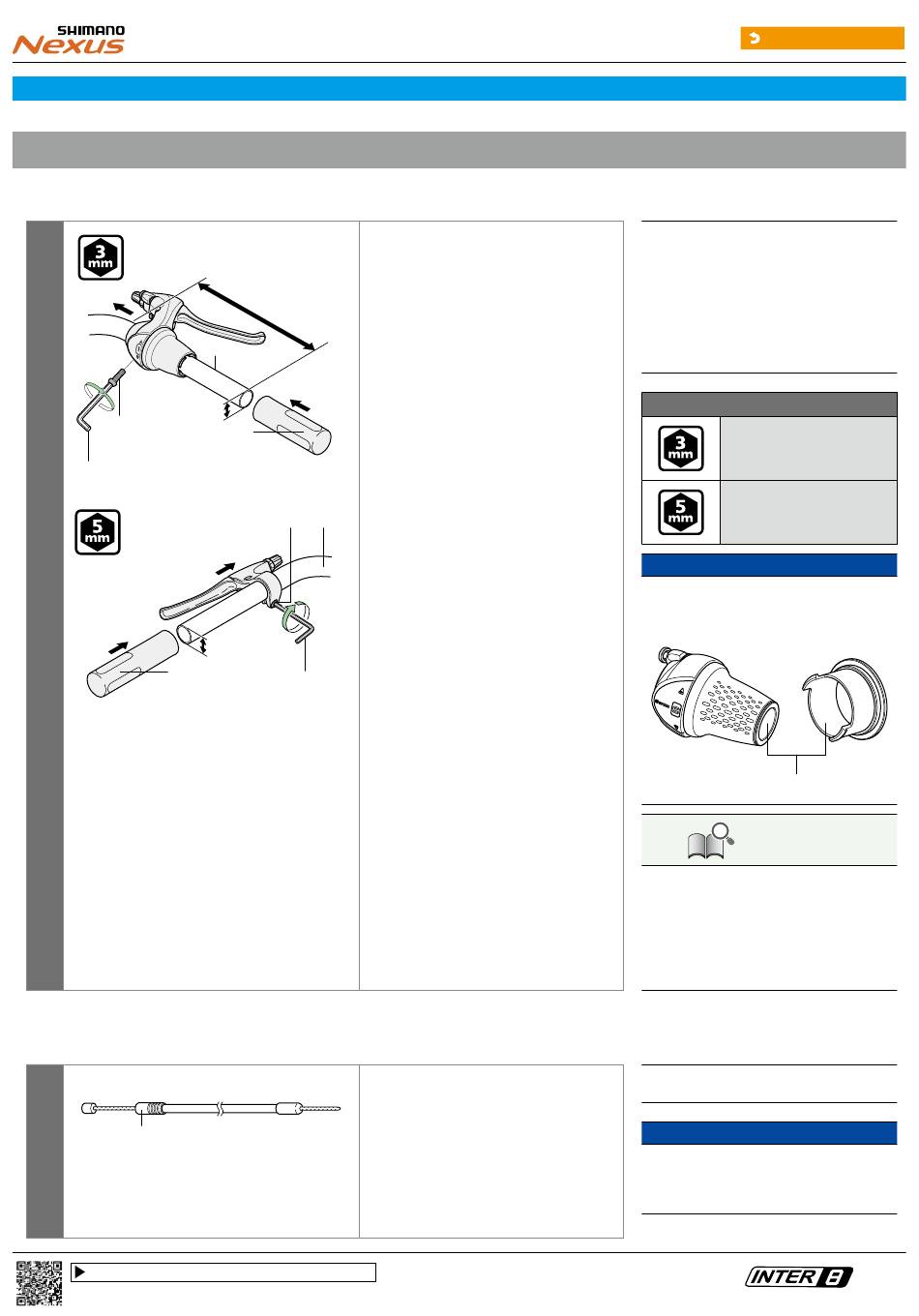

Montage van de greep
Monteer de greep zoals aangegeven in de afbeelding.
(A)
(C)
(E)
Montage van de versnellingskabel
Raadpleeg het onderdeel over onderhoud voor informatie over het vervangen van de binnenkabel.
(y)
(A)
Klik hier voor de actuele dealerhandleiding
https://si.shimano.com/DM/CASG001
(SG-C6061-8R / SG-C6061-8V / SG-C6061-8C / SG-C6061-8D / SG-C6061-8CD)
Schuif de greep over het stuur en
bevestig vervolgens het handvat/half
handvat.
(y)
Draai de bevestigingsbout vast met een
binnenzeskantsleutel van 3 mm of 5 mm.
(B)
(z)
(D)
(A) (B)
(z)
(F)
Gebruik een versnellingskabel met één
(z)
binnenkabelnippel.
Versnellingskabel met één
binnenkabelnippel:
OT-SP41
(y)
166 mm of meer
(z)
Ø22,2 mm
(y)
Zijde schakelversteller
(z)
Zijde cassette joint
Terug naar indexpagina
(A)
Bevestigingsbout
(B)
Stuur
(C)
3 mm binnenzeskantsleutel
(D)
Half handvat
(E)
Handvat
(F)
5 mm binnenzeskantsleutel
Aanhaalmoment
2 - 2,5 Nm
6 - 8 Nm
NOTITIE
Zorg ervoor dat bij gebruik van SL-C6000/
SL-C3000 het stuur pas wordt gemonteerd
wanneer het vulstuk van de greep is bevestigd.
Vulstuk greep
TECHNISCHE TIPS
•
Als u het half handvat van Shimano gebruikt, moet
het rechte deel van het stuur minimaal 166 mm lang
zijn.
Bevestig de REVOSHIFT-schakelaar op dit rechte deel.
•
Laat een spleet van 0,5 mm tussen de
REVOSHIFT-schakelaar en het half handvat.
(A)
Afgesloten buitenkabeleinde
NOTITIE
Zorg dat het afgesloten buitenkabeleinde zich
op het uiteinde van de schakelversteller
bevindt.
16
