4.4
Hoogte parallelaanslag via machinetafel instellen
4.5
Parallelaanslag hoek corrigeren
3

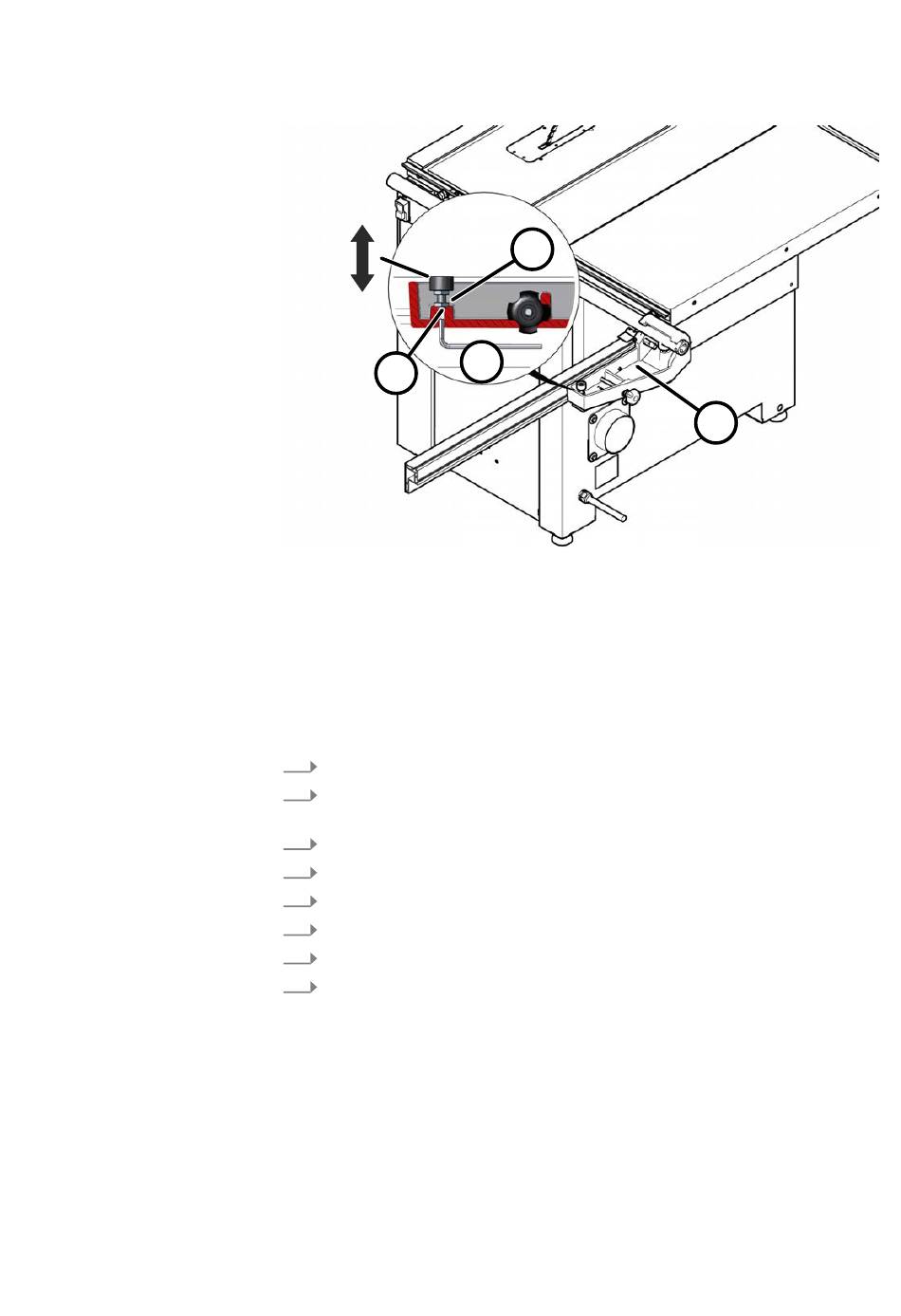

Afb. 37: Hoogte parallelaanslag bijstellen
1
Parallelaanslag
2
Contramoer
3
Afstelbout
4
Inbussleutel 4 mm
Gereedschap:
●
Inbussleutel 4 mm
●
Steeksleutel 13 mm
1.
Schakel de machine uit en beveilig deze tegen opnieuw inschakelen.
2.
Parallelaanslag tot aan het einde van de aanslag-as schuiven en weg-
draaien.
3.
Stelbout met inbussleutel tegen verdraaien borgen.
4.
Contramoer losdraaien.
5.
Met de afstelbout de aanslag in de hoogte verstellen.
6.
Contramoer vastdraaien.
7.
Parallelaanslag terugzwenken.
8.
Instelling van de hoogte controleren en eventueel nog eens bijstellen.
De hoek tussen aanslagrail en machinetafel wordt ook vrije snede genoemd.
Een correct ingestelde vrije snede is belangrijk, zodat het werkstuk niet wordt
verbrand of beschadigd door het opgaande deel van het zaagblad bij het langs-
zagen.
Bij correct ingestelde vrije snede ontstaat bij het bewerken erg weinig stof.
2
4
