K2 M - deel 2/2
Parallelaanslag hoek corrigeren (vrije snede instellen)

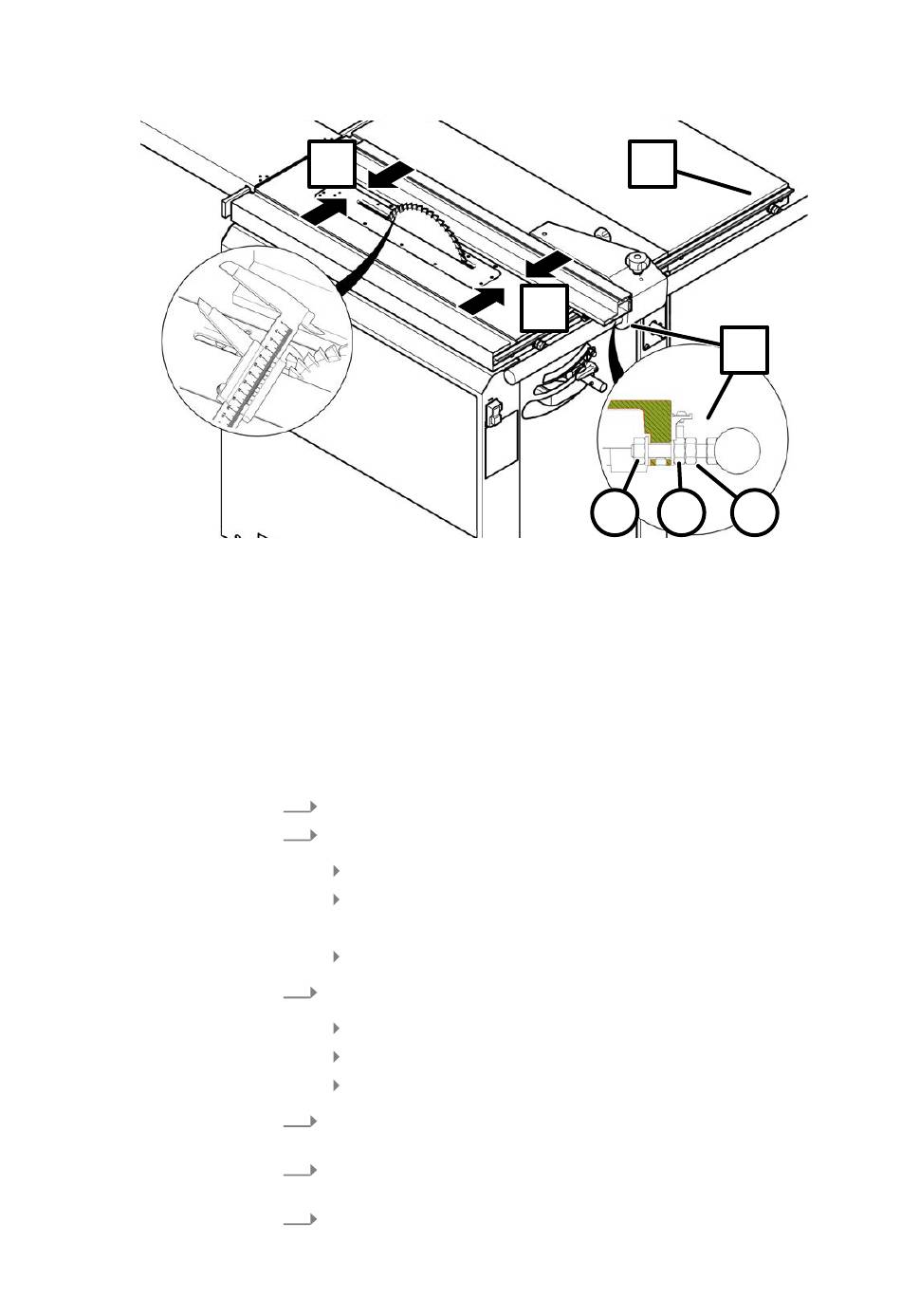

Afb. 39: Vrije snede Instellen
1
Contramoer
2
voorste instelmoer
3
achterste fixeermoer
A Instelpunt (machinetafel)
X2
Gereedschap:
●
Steeksleutel 17 mm
●
Schuifmaat
De vrije afmeting van de snede wordt gemeten tussen de zaagtand en de aansla-
grail (liniaal) op de parallelaanslag.
1.
Bij de instelpunten "A" en "B" de contramoer losdraaien.
2.
Bij instelpunt "A" (machinetafel):
Achterste fixeermoer losdraaien.
Vrije snede aan de voorste instelmoer nstellen.
�� Maat X2 = Maat X1 = 0,07 mm.
Fixeermoer en contramoer licht aandraaien.
3.
Bij instelpunt "B" (zaagverbreding):
Achterste fixeermoer losdraaien.
Instelmoer met de hand bij de zaagverbreding draaien.
Fixeermoer en contramoer licht aandraaien.
4.
Bij de instelpunten "A" en "B" de contramoeren en fixeermeoren stevig
aandraaien.
5.
Bedrijfsklaar maken. ⮫ Hoofdstuk 1.3.3 „Bedrijfsklaar maken"
op pagina 12
6.
Controle van de instelling door middel van een proefsnede met een MDF-
plaat. ⮫ Hoofdstuk 2.3.5 „Langssnede / Snijden van lijsten" op pagina 29
B
X1
1
B
Instelpunt (zaagverbreding)
X1 Instelling parallelaanslag
X2 Instelling vrije snede
Storingen verhelpen
A
2
3
