Instellen en bedrijfsklaar maken
8
1

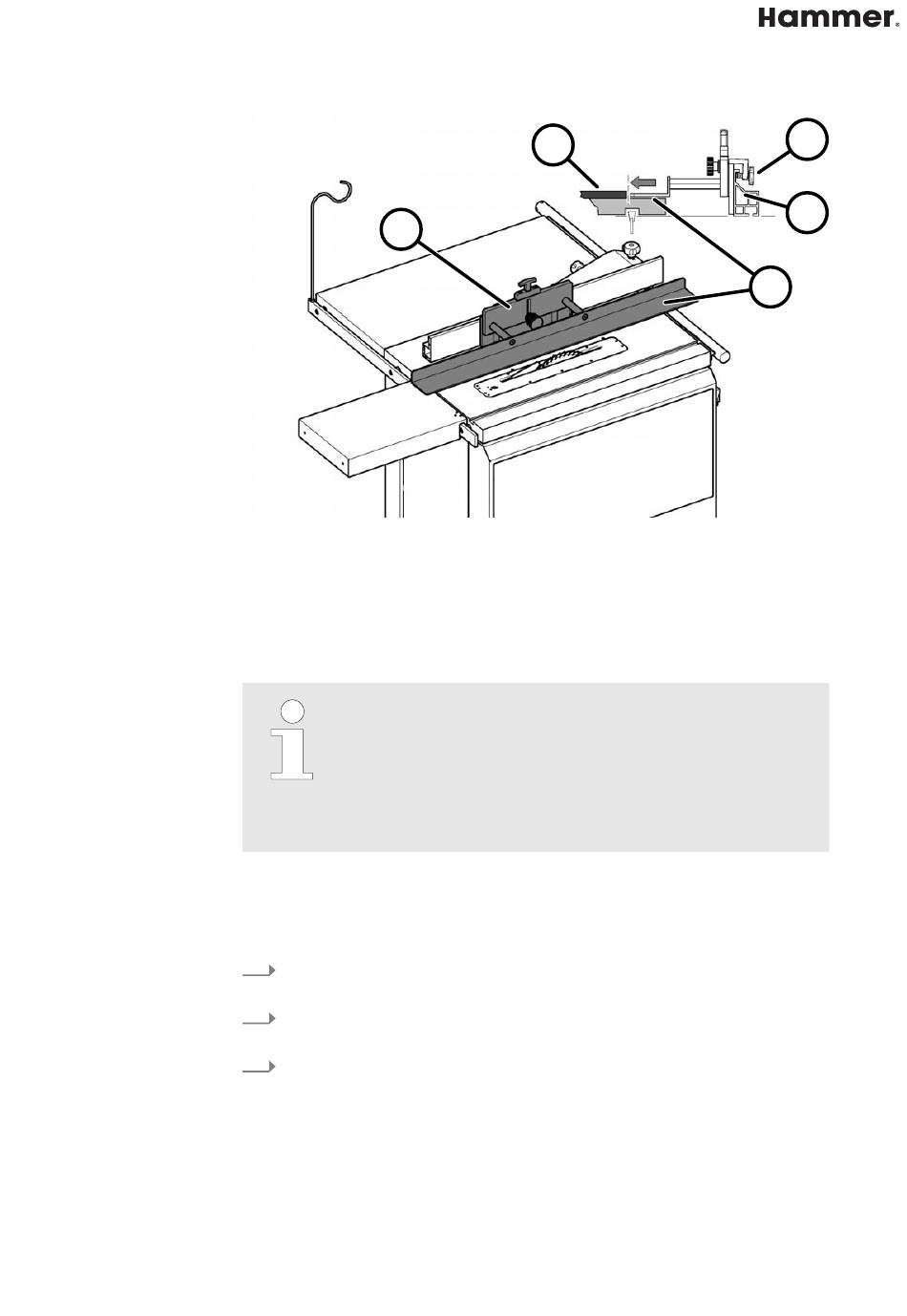

Afb. 4: Toegangsbeveiliging Zaagboy monteren
1
Toegangsbeveiliging Zaagboy (Art.-Nr. 01.0.022)
2
Geleidingsliniaal
3
Kartelschroeven
4
Aanslaggeleider
5
Sjabloon (op werkstuk bevestigd)
Sleufschijfafdekking en toegangsbescherming "Zaagboy"
Wordt de "Zaagboy" bij cirkelzagen zonder bovenbescherming
boven het zaagblad gemonteerd, mogen bedekte snedes en
werken met groefgereedschap wel worden uitgevoerd.
Montage, bediening en Instelling: zie eigen bedieningshandlei-
ding
De "Zaagboy" is een extra aanslag van geanodiseerd aluminium en wordt aan
de parallelaanslag van de formaatcirkelzaag gemonteerd.
De geleidingsliniaal van de Zaagboy dient ook als aalnslag voor het zagen met
sjablonen.
1.
Toegangsbeveiliging Zaagboy met kartelschroeven aan de aanslagrail vast-
klemmen.
2.
Parallelaanslag zo instellen, dat het gereedschap met de geleidingsliniaal
van de Zaagboy is bedekt.
3.
Instellingen op de toegangsbeveiliging Zaagboy zie eigen bedieningshand-
leiding.
