Elektrische installatie
9.3
Displayelementen 24 V DC
LET OP!
Breuk van de pneumatische verbindingspijp door
draaiwerking.
▶ Bij het eraf en erin schroeven van de transparante kap niet
tegenhouden aan de aandrijving van het procesventiel maar
aan het basishuis.

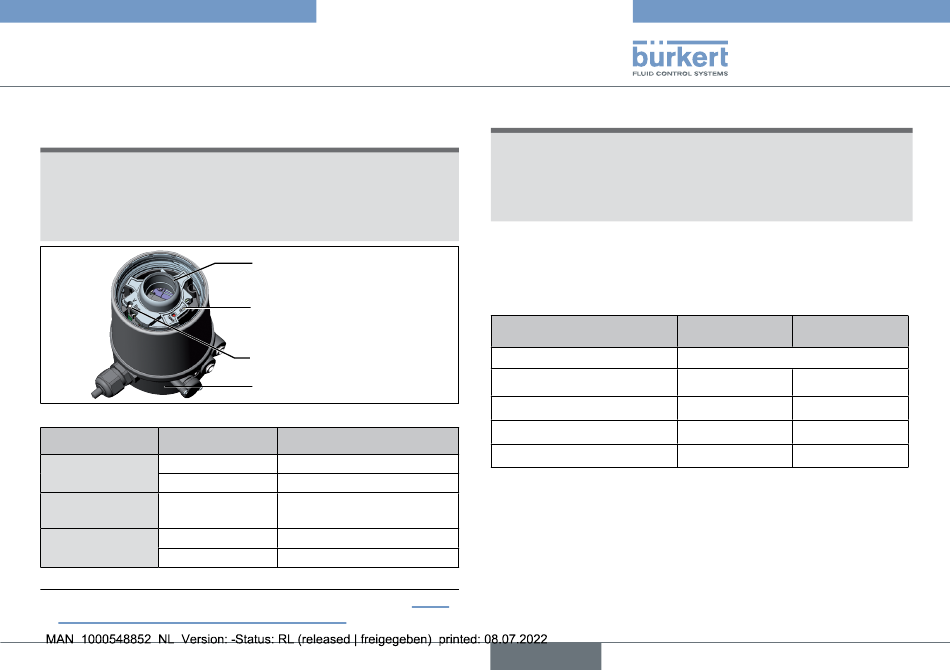

Afbeelding 17: Displayelementen 24 V DC
LED
Kleur
Top-LEDs
branden groen
4)
branden geel
brandt geel
LED-stuurventiel
Statusled
knippert geel
flikkert geel
Tab. 3:
Displayelementen 24 V DC
4) Kleurinstelling af fabriek. Kan via jumper ingesteld worden (zie „Afbe-
elding 14: Aansluiting met kabelschroefverbinding").
Type 8691
Top-LEDs
Statusled (geel)
LED-stuurventiel (geel)
basishuis
indicatie
onderste eindpositie
bovenste eindpositie
Stuurventiel wordt
aangestuurd
Teach-functie actief
Puckbord niet aanwezig
LET OP!
Beschadiging of uitval van de functie door binnendringen van
vuil en vocht.
▶ Om weer aan de beschermingsgraad IP65/IP67 te
voldoen moet de transparante kap tot de aanslag worden
ingeschroefd.
9.4
Programmeringsgegevens
AS-interface
I/U-configuratie
ID-code
Uitgebreide ID-code 1
Uitgebreide ID-code 2
Profiel
Tab. 4:
Programmeergegevens
Nederlands
AS-Interface
AS-Interface
31 Slaves
62 Slaves
B hex (1 uitgang, 2 ingangen)
F hex
A hex
F hex
7 hex
F hex
E hex
S-B.F.F
S-B.A.E
19
