7.2
Montage stuurkop op procesventielen
van de serie 21xx
LET OP!
Bij montage op procesventielen met lashuis de montageaan-
wijzingen in de bedieningshandleiding van het procesventiel in
acht nemen.
Werkwijze:
Bij de montage van de stuurkop mogen de klemhulzen
van de stuurluchtaansluitingen aan de aandrijving niet zijn
gemonteerd.
→ Puck en stuurkop zo uitlijnen dat
1. de puck in de geleiderail van de stuurkop
(zie „Afbeelding 7") en
2. d e verbindingspijp van de stuurkop in de stuurluchtaans-
luitingen van de aandrijving (zie „Afbeelding 8") vallen.
LET OP!
Beschadiging van de printplaat of uitval van de functie.
▶ Let erop dat de puck vlak op de geleiderail ligt.
Puck

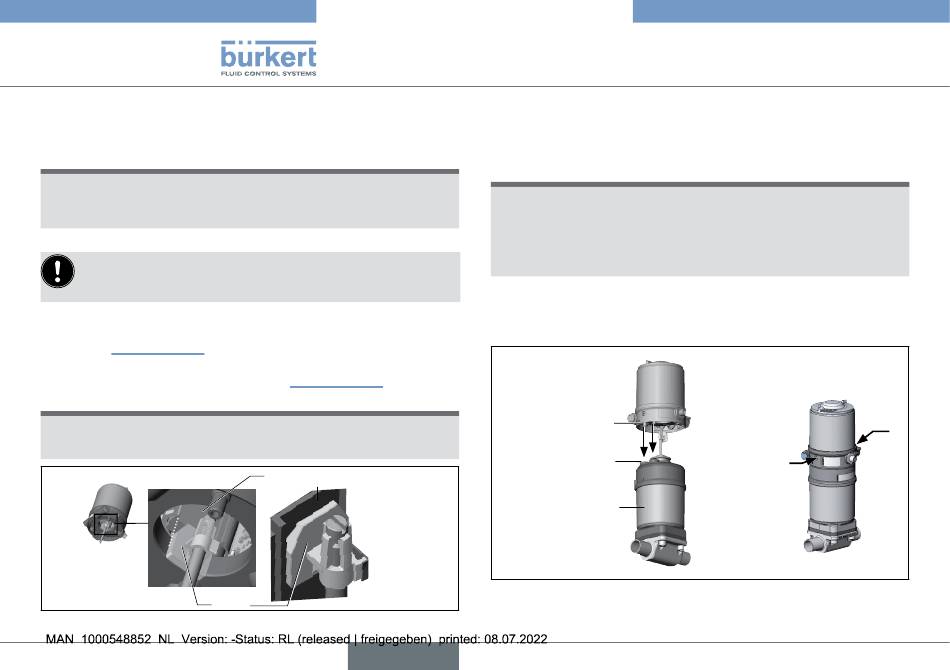

Afbeelding 7:
Uitlijnen van de puck
12
Geleiderail
Nederlands
Type 8691
Montage
→ Stuurkop zonder draaiende beweging zo ver op de aandri-
jving schuiven dat er bij de vormdichting geen spleet meer te
zien is.
LET OP!
Door een te hoog draaimoment bij het vastschroeven van de
bevestigingsschroef kan de beschermingsgraad IP65/IP67
niet worden gegarandeerd.
▶ De bevestigingsschroef mag uitsluitend met een maximaal
draaimoment van 1,5 Nm worden aangedraaid.
→ Stuurkop met de beide bevestigingsschroeven aan de zijkant
op de aandrijving bevestigen. Daarbij de schroeven slechts
licht aandraaien (maximaal draaimoment: 1,5 Nm).
Verbinding-
spijp
Stuurluchtaans-
luitingen
Aandrijving
Afbeelding 8:
Montage stuurkop, serie 21xx
Bevestigings-
schroeven
max. 1,5 Nm
