Externe apparaten
Actieve luidspreker(s) aansluiten
Wanneer u actieve luidsprekers wilt gebruiken, kunt u deze via een
adapterkabel aan het tv-toestel aansluiten.
Steek een netwerkkabel (Cat. 5e of hoger) op de AUDIO LINK-interface
van het tv-toestel.
Sluit de ethernetkabel op de RJ45-ingang van de als accessoire
verkrijgbare Digital Audiolink/Audiolink-convertor aan.
Aan het andere einde van de convertor sluit u de adapterkabel
Audiolink/30 cm/9-pins + 5.1 Out + Center In aan. Verbind de
cinchaansluitingen van de adapterkabel met de cinchaansluitingen
van de luidspreker/subwoofer.
De cinchaansluitingen van de adapterkabel zijn als volgt gemarkeerd:
R voor front rechts
L
voor front links
C voor center
De aansluitingen op de adapterkabel zijn voorversterker-
uitgangen. Daarom mogen uitsluitend actieve luidsprekers/
actieve subwoofers rechtstreeks op de adapterkabel worden
aangesloten.
Front
links
Surround
links
Adapterkabel
Digital Audiolink /
Audiolink-convertor
Netwerkkabel
(Cat. 5e of hoger)

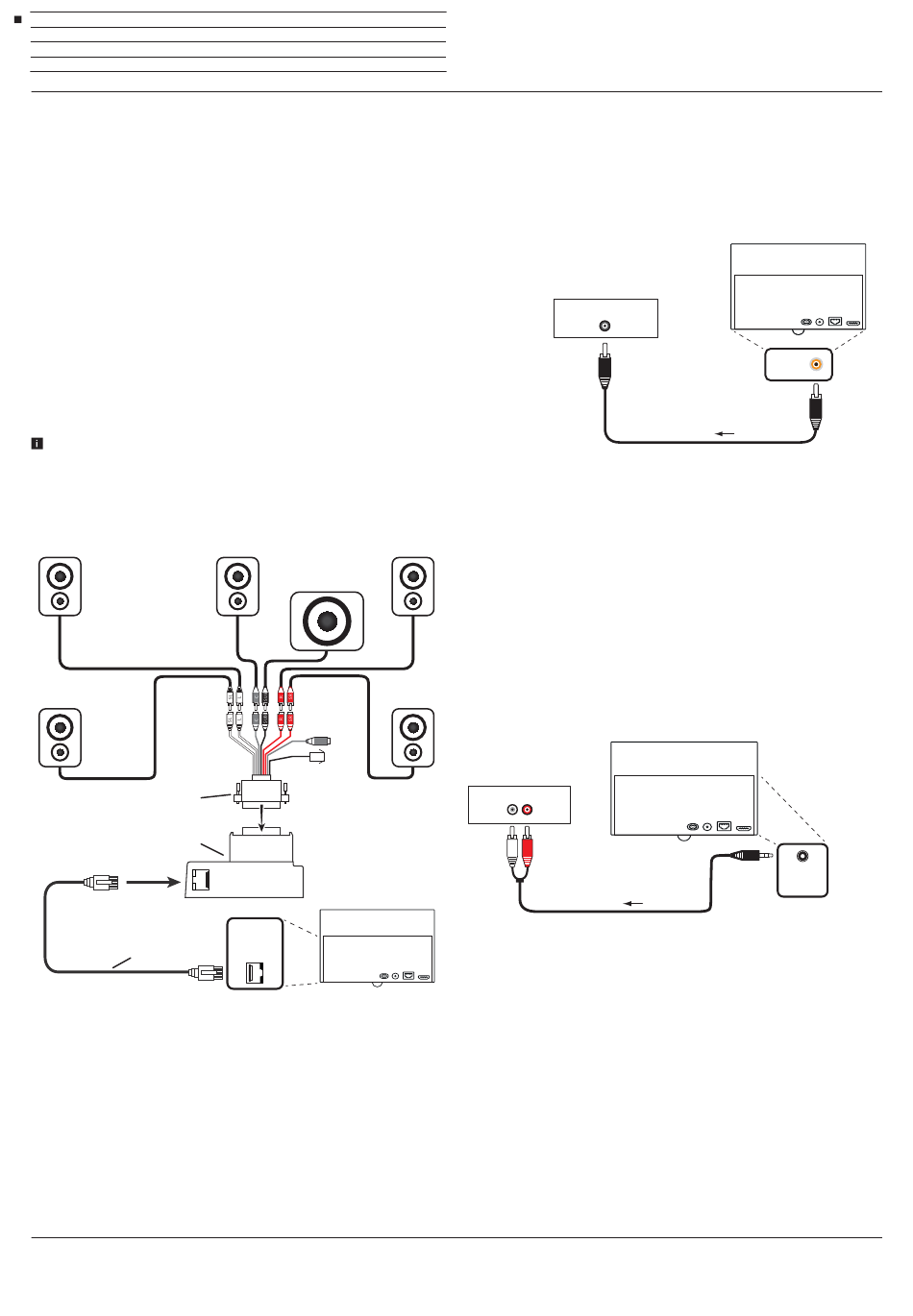

Aansluiting van actieve luidsprekers op het tv-toestel
Geluid via luidsprekersysteem weergeven
De geluidsweergave via de gekozen, actieve luidspreker wordt in de
geluidscomponentenwizard gekozen (zie hoofdstuk Systeeminstel-
lingen, paragraaf Aansluitingen – Geluidscomponenten).
Actieve luidspreker(s) aansluiten
(1
Alleen bij toesteltypes met ingebouwde DAL-aansluiting (zie hoofdstuk Technische Gegevens - Apparatuureigenschappen voor uw tv-toestel).
144
(1
SR voor surround rechts
SL
voor surround links
SUB voor subwoofer
Center
Subwoofer
Surround
CENTER
IN
tv-toestel
DIGITAL
AUDIO
LINK
HiFi/AV-versterker aansluiten
Digitale HiFi/AV-versterker aansluiten
Verbind de digitale audio-uitgang van het tv-toestel SPDIF OUT
met behulp van een cinchkabel met de digitale audioingang van de
versterker:
Digitale versterker
Digitale adio-(voor-)versterker via audioretourkanaal (HDMI
ARC) aansluiten
Front
De HDMI1-uitgang van het TV-toestel via een HDMI-kabel met de
rechts
HDMI-ingang van een voor ARC geschikte audio-(voor-)versterker
verbinden. Het is niet nodig de versterker afzonderlijk op het TV-toestel
aan te melden.
Analoge HiFi/AV-versterker aansluiten
Verbind de analoge HEADPHONE-audio-uitgang van het tv-toestel
d.m.v. een stereo-cinch-adapterkabel met de analoge audioingang
rechts
van de versterker:
Analoge versterker
AUDIO IN
L
R
Geluid via HiFi/AV-versterker weergeven
De geluidsweergave via de aangesloten HiFi/AV-versterker wordt in de
geluidscomponentenwizard gekozen (zie hoofdstuk Systeeminstel-
lingen, paragraaf Aansluitingen – Geluidscomponenten).
Tv-toestel
DIGITAL IN
Tv-toestel
SPDIF
OUT
AUDIO
OUT
