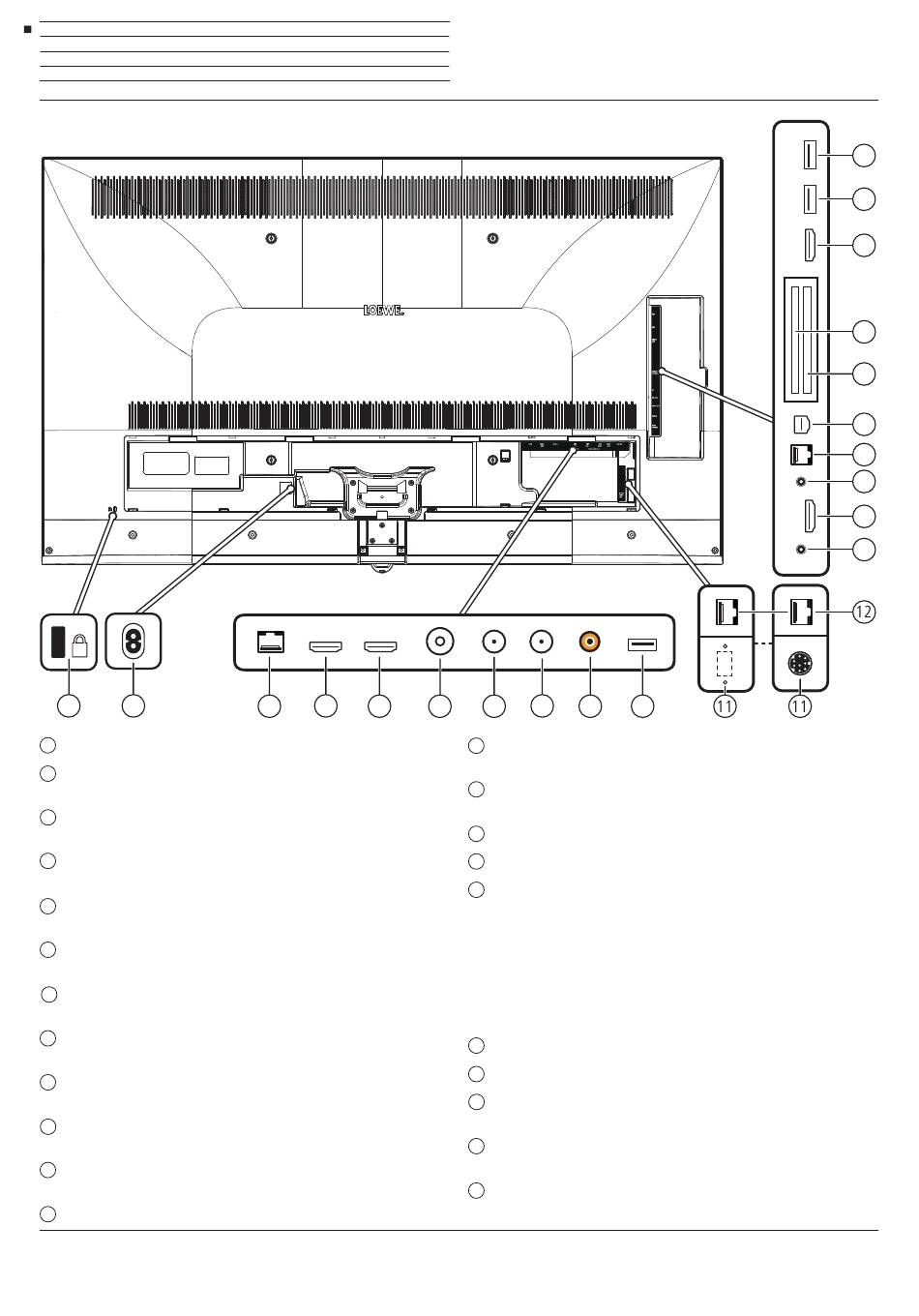

Positie en functie van de connecties (bild 5.55/bild 5.48/bild 5.40)
K
1
2
1
Aansluiting voor Kensington-slot
2
AC IN - Netaansluiting
Netaansluiting – 220-240 V ~ 50 / 60 Hz
3
LAN - Netwerkaansluiting
RJ-45 – Ethernet / Fast Ethernet
4
HDMI 1 ARC - HDMI-ingang 1
HDMI – Digital Video IN/Audio IN/OUT
5
HDMI 2 - HDMI-ingang 2
(3
HDMI – Digital Video IN/Audio IN
6
ANT TV - Antenne/kabel analoog / DVB-T/T2 / DVB-C
IEC-bus – 75 Ohm / 5 V / 80mA
7
ANT SAT 1 - Satellietantenne (Sat-tuner 1) DVB-S/S2
F-bus – 75 Ohm / 13/18 V / 500mA
8
ANT SAT 2 - Satellietantenne (Sat-tuner 2) DVB-S/S2
F-bus – 75 Ohm / 13/18 V / 500mA
9
SPDIF OUT - Audio-uitgang (digitaal)
Cinch-aansluiting (oranje)
10
USB 3.0 - USB-aansluiting
USB Type A – USB 3.0 (max. 900mA)
11
FEATURE KIT - Optioneel
MOTOR UNIT - Draaivoetbesturing
12
DIGITAL AUDIO LINK - Surround-audio-uitgangen (digitaal) – (RJ45)
(1
A: bij bild 5.55 (56428x50) / bild 5.48 (56430x50) / bild 5.40 (56427x50). Optionele aansluiting voor landsvarianten van afzonderlijke tv-toestellen.
B: bij bild 5.55 (56428x51). Aansluiting voor een gemotoriseerde draaivoet.
(2
Adapterset is als accessoire bij uw speciaalzaak verkrijgbaar.
(3
Let er voor het aansluiten van een extern apparaat op, dat de afzonderlijke HDMI-aansluitingen verschillende signalen kunnen verwerken, zie hoofdstuk Technische gegevens,
paragraaf bild (toestelgeneriek) – Signalen via HDMI/AV (PC IN).
162
3
4
5
(3
(met Audio Return Channel)
(1A
(1B
6
7
8
9
13
HEADPHONE - Hoofdtelefoonaansluiting
Stekkerbus 3,5 mm – Hoofdtelefoon 32–200 Ohm
14
HDMI 3 - HDMI-ingang 3
HDMI – Digital Video IN/Audio IN
15
AUDIO OUT - Audio-uitgang (analoog) L/R – (Stekkerbus 3,5 mm)
16
RS-232C - Seriële interface
17
AV - Micro-AV-bus
(2
Audio/Video IN met Scart-adapter: Y/C (S-VHS/Hi 8)
Audio/Video IN met VGA-adapter:
18
COMMON INTERFACE - CI-Slot 1 (Standaard V1.3)
19
COMMON INTERFACE - CI-Slot 2 (Standaard V1.3)
20
HDMI 4 - HDMI-ingang 4
HDMI – Digital Video IN/Audio IN
21
USB - USB-aansluiting
USB Type A – USB 2.0 (max. 500mA)
22
USB - USB-aansluiting
USB Type A – USB 2.0 (max. 500mA)
(1A
10
(3
(2
– (RJ12)
FBAS (VHS/8 mm)
RGB
L/R
PC/STB videosignaal
Component (YPbPr)
L/R
(3
22
21
20
19
18
17
16
15
14
13
(1B
