I. HEADUNIT PLAATSEN
__________________________________________________________________________________
Wanneer u de Humminbird unit op een vlak oppervlak, bijv. op dek of bovenop uw console,
wenst te plaatsen, kiest u voor de bevestiging met de beugel. Uw unit kan nu nog steeds gekanteld worden.
Wanneer u de unit wenst in te bouwen in de console, let op: de unit is dan niet meer kantelbaar! Neem dan
contact op met uw leverancier voor advies en montage instructies.
1.Voorbereidingen
Leg de volgende materialen klaar:
▪ meegeleverde materialen
▪ dopsleutelset 7/16
▪ waterpas
▪ stofmasker
▪ punttang

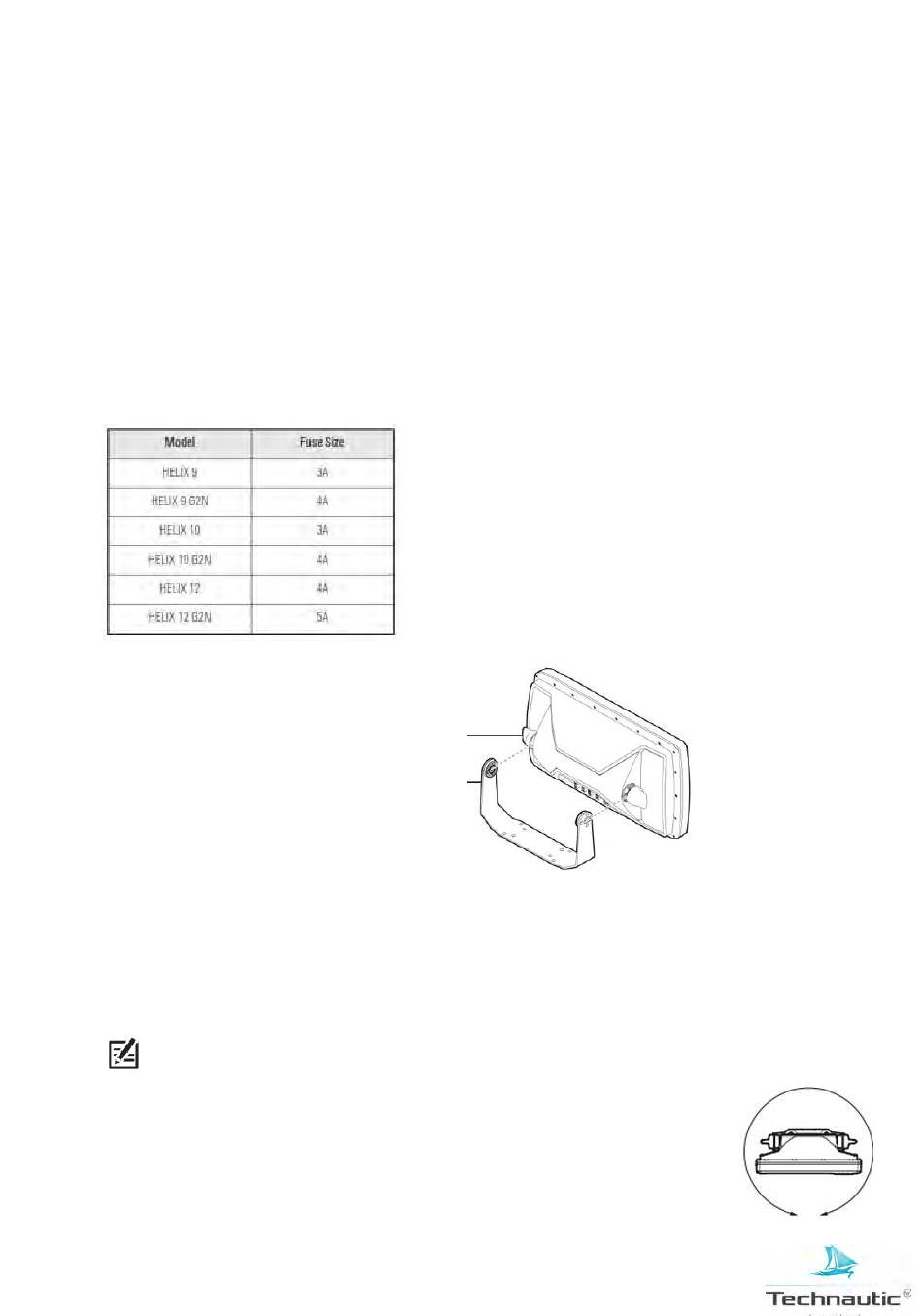

▪ 3, 4 of 5 Amp zekering
(zie afbeelding)
2. Samenstellen en bevestigingslocatie bepalen.
Eerst gaat u de headunit op de beugel plaatsen om zo de beste bevestigingslocatie te bepalen.
1. Draai uw headunit met de achterzijde naar u toe. In het midden ziet u een uitstekend deel.
Draai de stelknoppen aan weerszijden van dit deel in het boutgat in zoals u ziet op de afbeelding op
de vorige pagina.
Wanneer u de headunit aan het plafond wilt bevestigen, draai dan de beugel naar boven.
▪
Draai ze niet geheel in zodat u ruimte heeft om de headunit met de
stelknoppen in de uitsparingen in de beugel te plaatsen.
Draai nu de stelknoppen enigszins vast.
2. Nu kunt u gaan bepalen welke locatie u het beste vindt om de unit te plaatsen.
▪ boormachine
▪ potlood
▪ liniaal
▪ schroevendraaiers
(met kruiskop en vlakke kop)
▪ aansluitkabels voor
accessoires (optioneel)
stelknop
beugel
198
(alle Helixmodellen)
▪ verschillende diameters boren
▪ veiligheidsbril
▪ 30,5 cm lange loodlijn
▪ kwalitatieve siliconenkit
voor maritieme toepassingen
▪ verlengkabels (optioneel)
▪ diëlektrisch vet (optioneel)
