U kunt de unit staand, hangend of tegen een wand bevestigen, maar houd wel
rekening met voldoende ruimte voor kantelen en draaien en afhalen van de
headunit, goede zichtbaarheid, voldoende ruimte onder of achter de unit voor
het kabeldoorvoergat (onder 2.54 cm/ achter 5-10 cm) en de kabels zelf.
De ondergrond onder de beugel moet onderlangs bereikbaar zijn en stevig genoeg zijn om schokken van golfinslag en
▪
trillingen op te vangen zodat alle informatie op uw beeldscherm goed afleesbaar blijft. Zorg dat u het beeldscherm overal
in de boot kunt zien.
Bij polyester rompen, dient u eerst met een kleinere diameter boor te starten om daarna een steeds grotere diameter te
▪
gebruiken tot het juiste formaat diameter bereikt is. Hiermee voorkomt u de kans op breuk/scheuren in het
ondergrondmateriaal. Vul alle gaten met een kwalitatieve siliconenkit bestemd voor maritieme toepassingen.
U kunt het kabeldoorvoergat onder de beugel boren. In de beugel zit een uitsparing bestemd om de kabels doorheen te
▪
voeren naar de headunit. Is een gat boren direct onder de beugel niet mogelijk, dan kunt u dit ook achter de beugel doen.
Sluit dit wel af met een afdekkap.
3. Controleer ook of de stroom-, transducer- en evt. accessoirekabels lang genoeg zijn om de gekozen
bevestigingslocatie van de headunit te bereiken.
4. Na het definitief bepalen van de bevestigingslocatie, haalt u de headunit weer van de beugel af door
de stelknoppen losser te draaien en de headunit eraf te lichten.

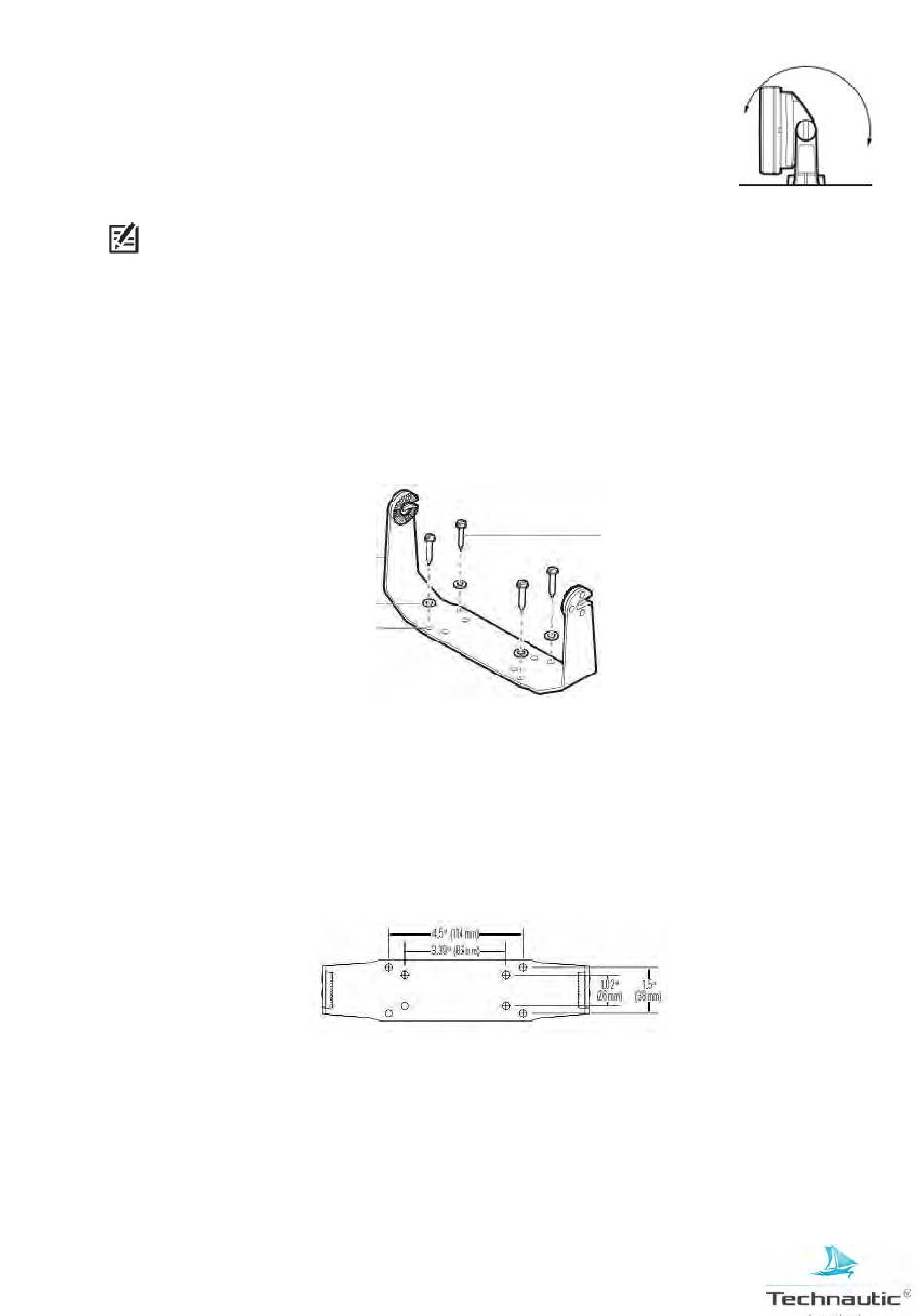

achterzijde beugel
sluitringen
bevestigingsgaten
3. Boren
1. Plaats de beugel terug op gekozen bevestigingslocatie, teken de (bij voorkeur buitenste) 4 boorgaten
af met een potlood/stift.
2. Leg de beugel opzij en boor de gaten. (Ø 4 mm boor)
3. Boor een doorvoergat (Ø 2,5 cm) voor de kabels 5-10 cm achter de beugel.
4. Plaats de beugel nu op de gekozen bevestigingslocatie en lijn de boorgaten uit met de 4
bevestigingsgaten in de beugel. Vul de 4 boorgaten met siliconenkit (geschikt voor maritieme
toepassingen). Plaats op elke schroef een sluitring en schroef nu de 4 schroeven handmatig vast.
5. Plaats de headunit nu weer op de beugel, kantel de headunit in de gewenste stand en draai de
stelknoppen handmatig vast.
schroeven
199
