7.6 Laadpunten op multi-laadstation aansluiten
Overzicht bekabeling
De volgende afbeelding toont de aansluiting van een SICHARGE UC Mastpanto op een
SICHARGE UC300-laadstation.
①
UC150 parent-laadstation
②
UC150 child-laadstation
③
Veiligheidsaarddraad PE
④
AC-aansluitkabel
⑤
Ethernet-kabelaansluiting externe communicatie
⑥
Ethernet-kabelaansluiting interne communicatie tussen laadstation en MastPanto
⑦
Verbinding van parent-laadstation met child-laadstation
⑧
AC-AUX-kabel naar het laadpunt
⑨
DC-kabel naar het laadpunt

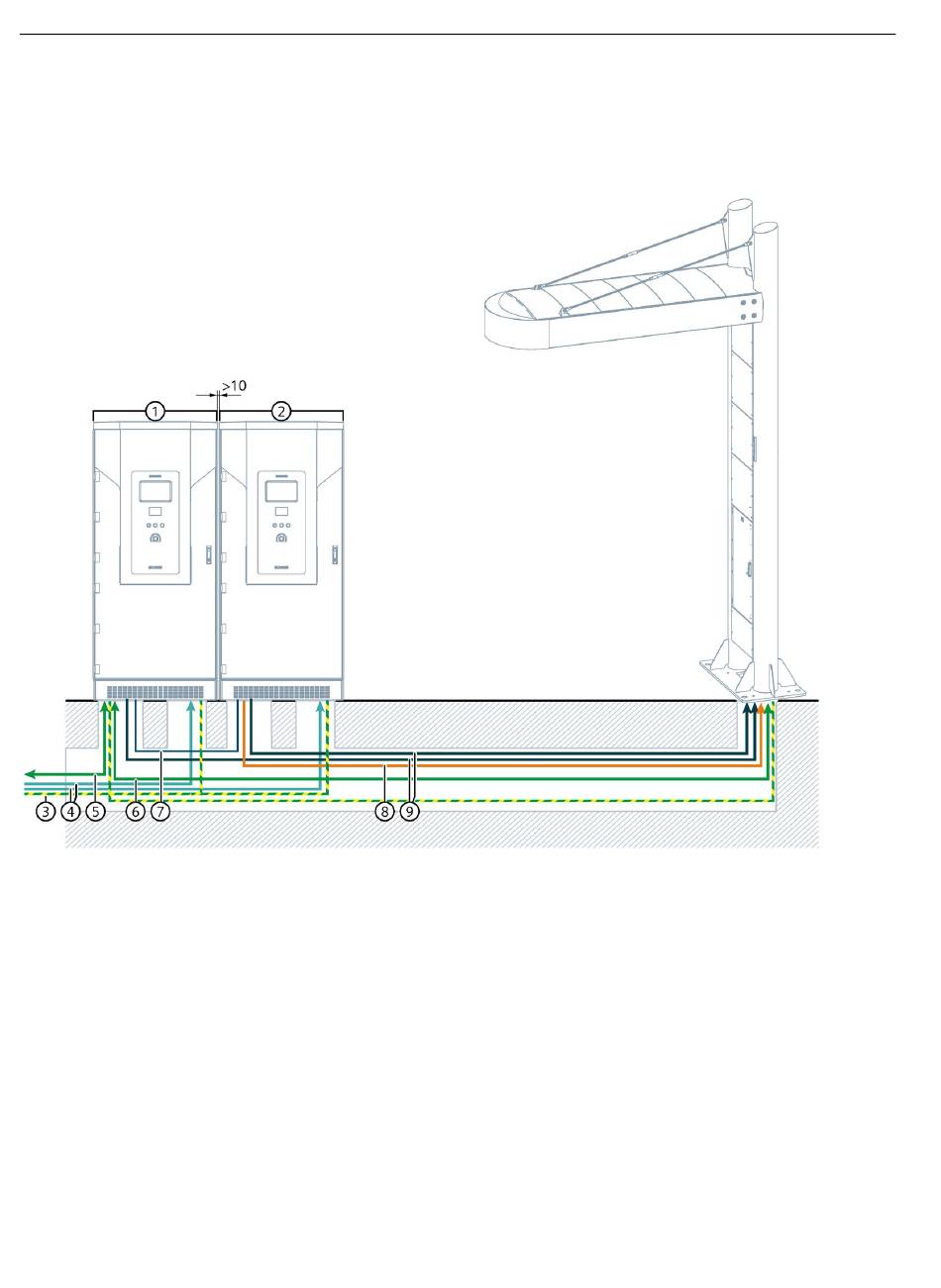

Afbeelding 7-12 Aansluiting van een MastPanto
110
SICHARGE UC 150, UC 300, UC 450, UC 600
Bedieningshandleiding, 03/2023, A5E52689064-AB
