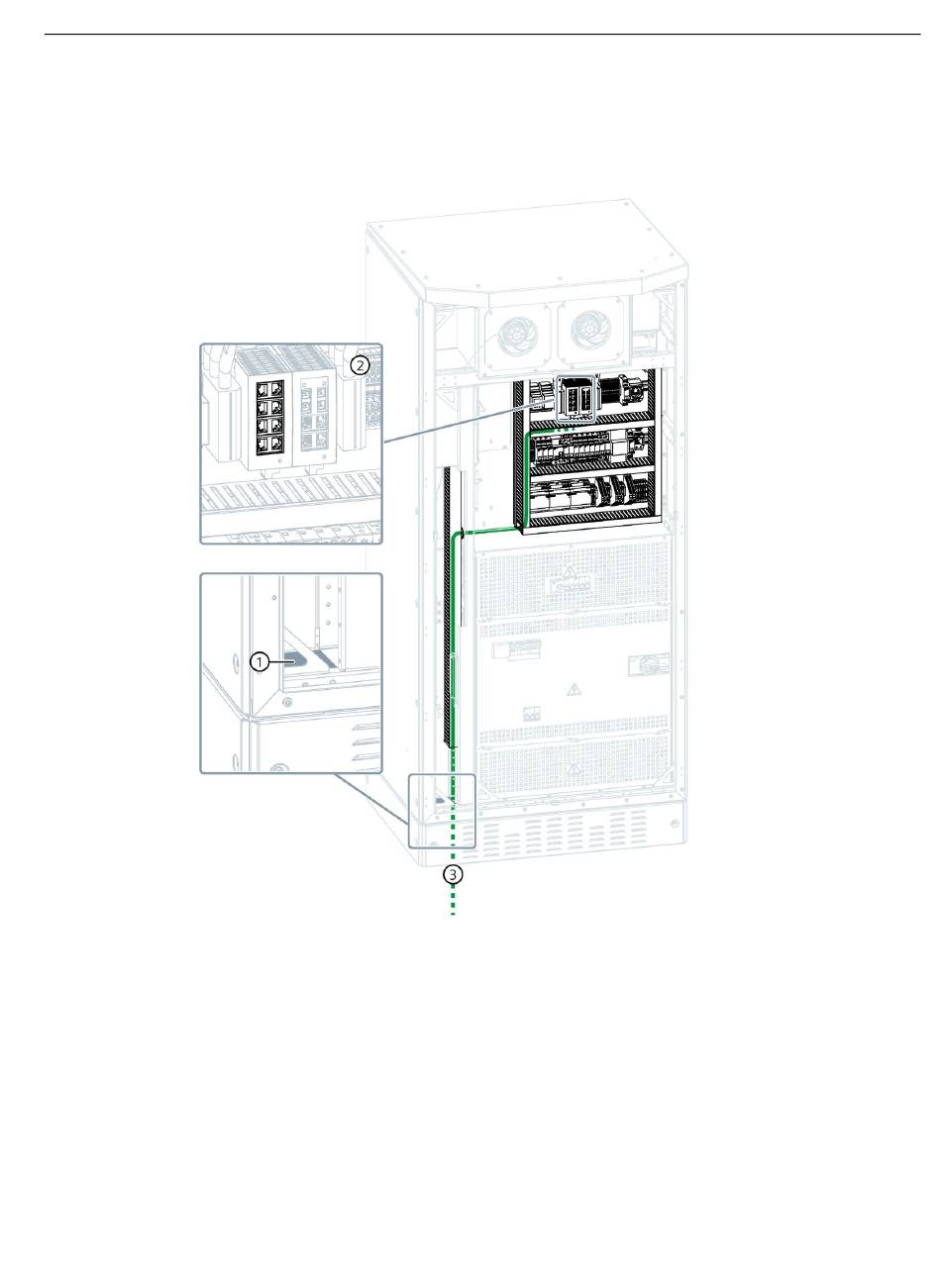

Kabeltraject voor de Ethernet-kabel
De volgende afbeelding toont een voorbeeld van een Ethernet-switch voor het aansluiten van
een Ethernet-kabel voor communicatie met een Dispenser, MastHood of MastPanto.
①
②
③
Afbeelding 7-5
Ethernet-kabel aansluiten
Steek de RJ45-stekker van de Ethernet-kabel in een vrije aansluiting van de SCALANCE
Ethernet Switch.
SICHARGE UC 150, UC 300, UC 450, UC 600
Bedieningshandleiding, 03/2023, A5E52689064-AB
Opening voor de kabeldoorvoer
SCALANCE Ethernet Switch
Ethernet-kabel
Kabeltraject voor de Ethernet-kabel
7.3 Communicatiekabel aansluiten
Aansluiten
91
