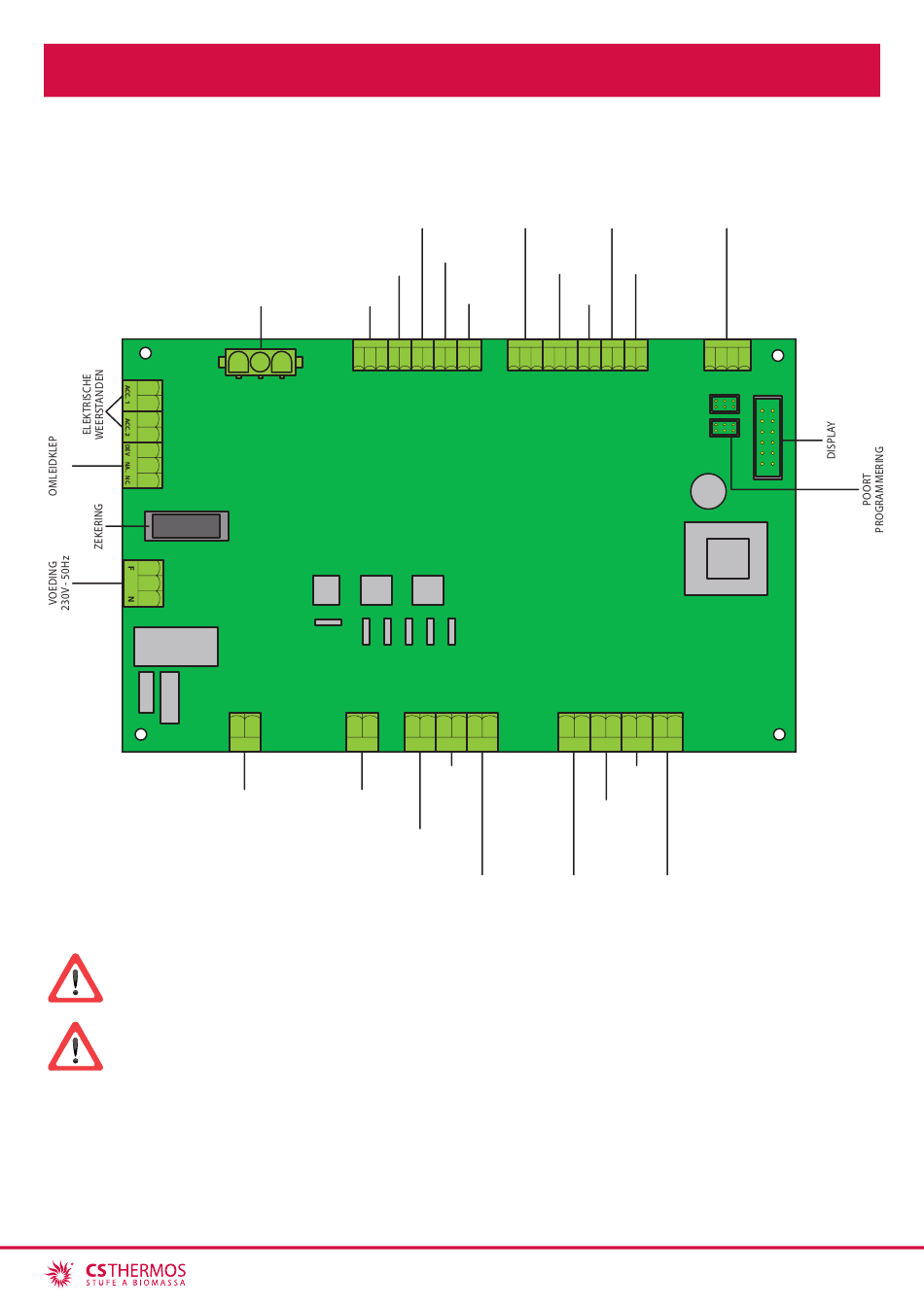

7.11 ELEKTRONISCHE KAART
VENTILATOR 1
VERWARMING
Als een boiler wordt gebruikt voor het sanitair water, de meegeleverde sonde aansluiten.
Let op de aansluiting van de omgevingsthermostaat, die met "schoon contact" moet zijn om de elek-
tronische kaart niet te beschadigen.
SANITAIRE
SONDE
S1
ENCODER
VENTILATOR
SONDE
ROOKGASSEN
S2
S2
-
+
S1
V. AMB
FUMI
MOTOR
ROOKGAS-
SEN
MOTOR
SCHROEF
SENSOR
SCHROEF
SONDE
MENGSEL
CONTACT
SENSOR
AUX
KROES
DRUKREGE-
SONDE
LAAR
ROOKGAS-
WATER
SANIT
AUX P. H2O
MSC
+
- CRG +
-
CROG.
MISC.
CIRC-AMB
T. H2O
MOTOR
SCHROEF
MENGSEL
VEILIGHEIDS-
THERMOSTAAT
KROES
CIRCULATIE-
VEILIGHEIDS-
POMP /
THERMOSTAAT
VENTILATOR 2
ROOKGASSEN/
VERWARMING
KETEL
32
OMGEVINGS-
THERMO-
STAAT
COMMUNICATIEBUS
OMGEVINGSSON-
DE /
SONDE KETEL
SEN
FUMI T. AMB SC-SA
A+
B-
G
+
T. COC
PRESS
COCLEA
DRUKREGELAAR
LUCHT
SCHROEF
MOTOR
SCHROEF
VULLEN PELLETS
