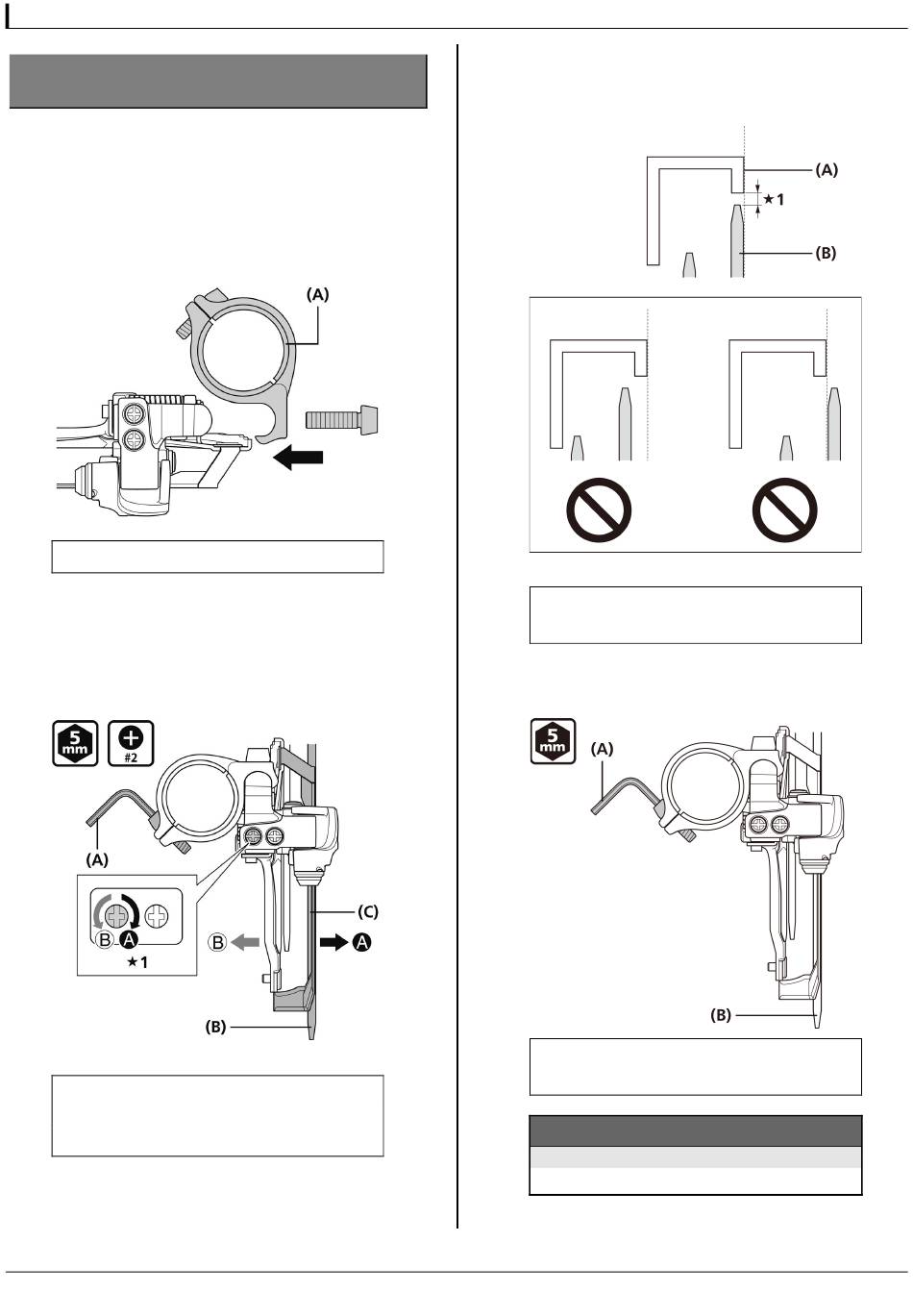

MONTAGE
Montage van de voorderailleur m.b.v. een
klembandadapter (SM-AD90/79/67)
Gebruik een steunbout en achterplaatje ook al wordt de
voorderailleur m.b.v. een klembandadapter (SM-AD90/79/67)
gemonteerd. Raadpleeg "Montage van de voorderailleur
(type direct-mount)" voor gebruiksinformatie.
1.
Plaats de klembandadapter (SM-AD90/79/67) op de
voorderailleur.
(A) Klembandadapter
2.
Haal de klembout licht aan, draai vervolgens aan de
stelbout voor de laagste versnelling en zet het platte
deel van de buitenste plaat van de kettinggeleider
evenwijdig met het buitenvlak van het grootste
kettingblad.
1 Schroevendraaier [nr. 2]
(A) 5 mm inbussleutel
(B) Grootste kettingblad
(C) Kettinggeleider
3.
Stel af op een speling van 1 - 3 mm tussen de buitenste
plaat van de kettinggeleider en het grootste
kettingblad.
1 1 - 3 mm
(A) Buitenste plaat kettinggeleider
(B) Grootste kettingblad
4.
Haal de klembout aan wanneer de onderdelen zijn
afgesteld.
(A) 5 mm inbussleutel
(B) Grootste kettingblad
11
Aanhaalmoment
5 mm inbussleutel
5 - 7 Nm
