De maaihoogte kloppend
maken
1. Controleer de spanning van de banden van het
maaidek en de tractie-eenheid.
2. Zet de machine op een maaihoogte van 101,6 mm
overeenkomstig de maaihoogtesticker.
3. Parkeer de machine op een horizontaal oppervlak en
zet een mes in de lengterichting (Fig. 57). Meet bij A
de afstand tussen een horizontaal oppervlak en de
snijrand van de messen (Fig. 58).
4. Deze afstand moet 101,6 mm zijn.
Vóór
A

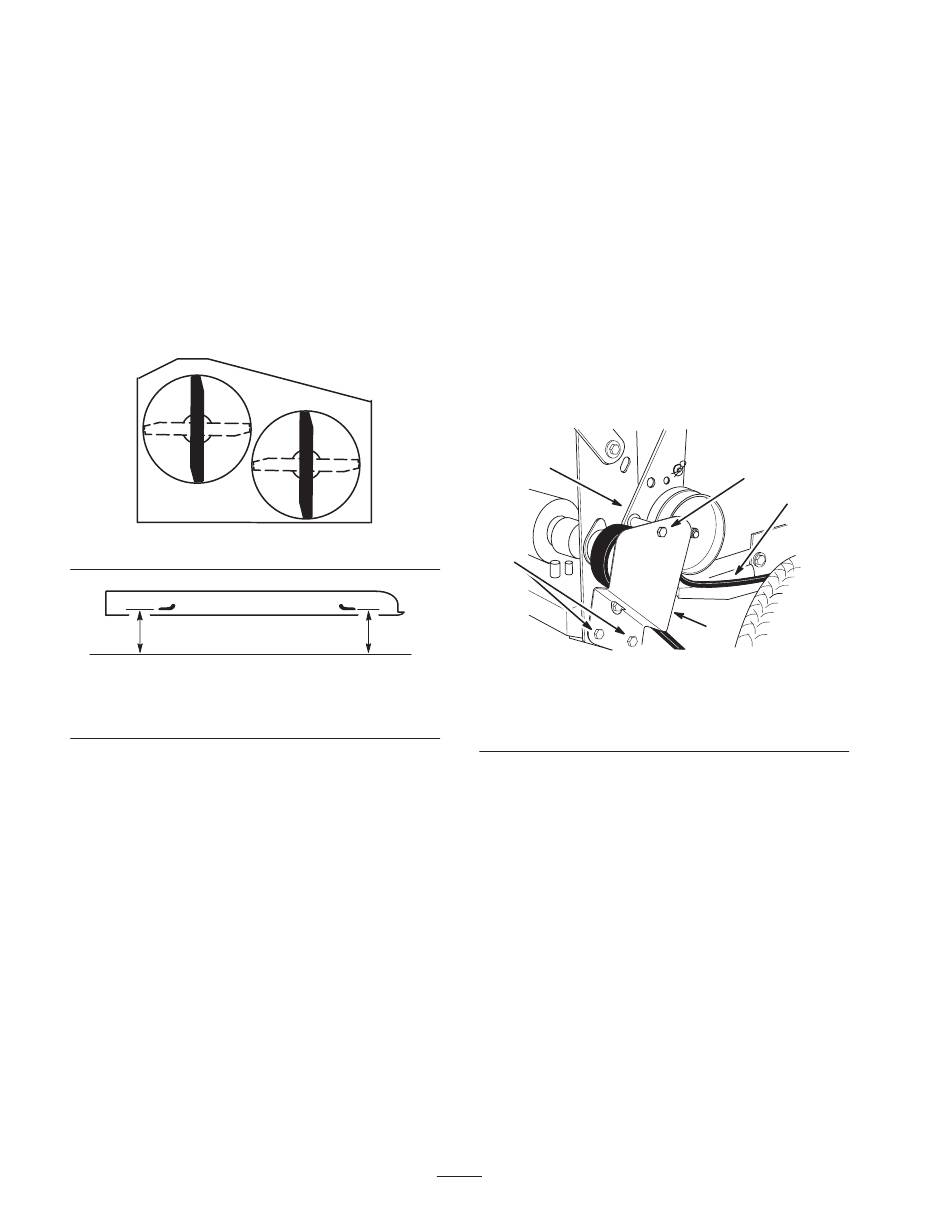

Figuur 57
AFSTAND TUSSEN SNIJRAND EN HORIZONTAAL
OPPERVLAK METEN
Figuur 58
5. Als de maaihoogte te laag is, moet u lucht in de
achterbanden pompen voor een hogere maaistand.
6. Als de maaihoogte te laag is, moet u lucht uit de
achterbanden laten ontsnappen voor een lagere
maaistand.
7. Controleer de schuinstand van het draagframe
Tractieriem vervangen
Onderhoudsinterval/Specificatie
Controleer alle riemen om de 50 bedrijfsuren of jaarlijks,
waarbij de kortste periode moet worden aangehouden. Let
hierbij op scheuren, slijtage en tekenen van oververhitting.
1. Verwijder de riemkap, die voor de duidelijkheid niet is
afgebeeld.
2. Verwijder de bovenste tapbout waarmee de steun en de
beugel van de spanpoelie zijn bevestigd aan het
achterframe (Fig. 59).
3. Draai de onderste twee montageschroeven zover los
dat er genoeg ruimte is om de riem tussen de
aandrijfpoelie en de steun van de spanpoelie te halen
(Fig. 59).
4. Laat de wielen vrijkomen van de grond, zodat u de
riem kunt verwijderen.
5. Een nieuwe riem monteren.
6. Monteer de bovenste tapbout waarmee de steun en de
beugel van de spanpoelie zijn bevestigd aan het
achterframe (Fig. 59).
7. Draai de onderste twee montageschroeven zover vast
dat er genoeg ruimte is om de riem tussen de
aandrijfpoelie en de steun van de spanpoelie te halen
(Fig. 59).
8. Monteer de riemkap, die voor de duidelijkheid niet is
afgebeeld.
3
m–1078
4
m–2550
1. Bovenste tapbout
2. Beugel van spanpoelie
3. Steun van spanpoelie
Transmissieriem vervangen
1. Schakel de aftakas uit en stel de parkeerrem in
werking.
2. Zet de motor af, verwijder het contactsleuteltje en
wacht totdat alle bewegende onderdelen tot stilstand
zijn gekomen alvorens de bestuurderspositie te
verlaten.
3. Zet de voorkant van de machine omhoog en plaats
deze op kriksteunen. Verwijder het onderste scherm.
4. Maak de stekker van de koppeling los van de
kabelboom.
5. Verwijder de drijfriem van de aftakas. Zie Drijfriem
van aftakas vervangen, blz. 42.
6. Verwijder de aanslag van de koppeling van het
maaidek (Fig. 60).
40
1
5
2
Figuur 59
4. Onderste tapbout
5. Tractieriem
m–1722
