De Duwbomen Monteren - Toro Proline 30314Te Gebruikershandleiding
Versnelling met t-bar, 13 pk, met 91 cm maaidek met zijafvoer
Inhoudsopgave
6
Stap
De duwbomen monteren
Benodigde onderdelen voor deze stap:
Hoeveelheid
2
Duwbomen
2
Borgpen
2
Gaffelpen
2
Ring
2
R-pen
Procedure
1. Monteer de duwbomen in de bovenste duwboom en de
bedieningsstang van het maaimes. Zet de duwbomen
vast met de 2 R-pennen (Fig. 12).
2
1
1

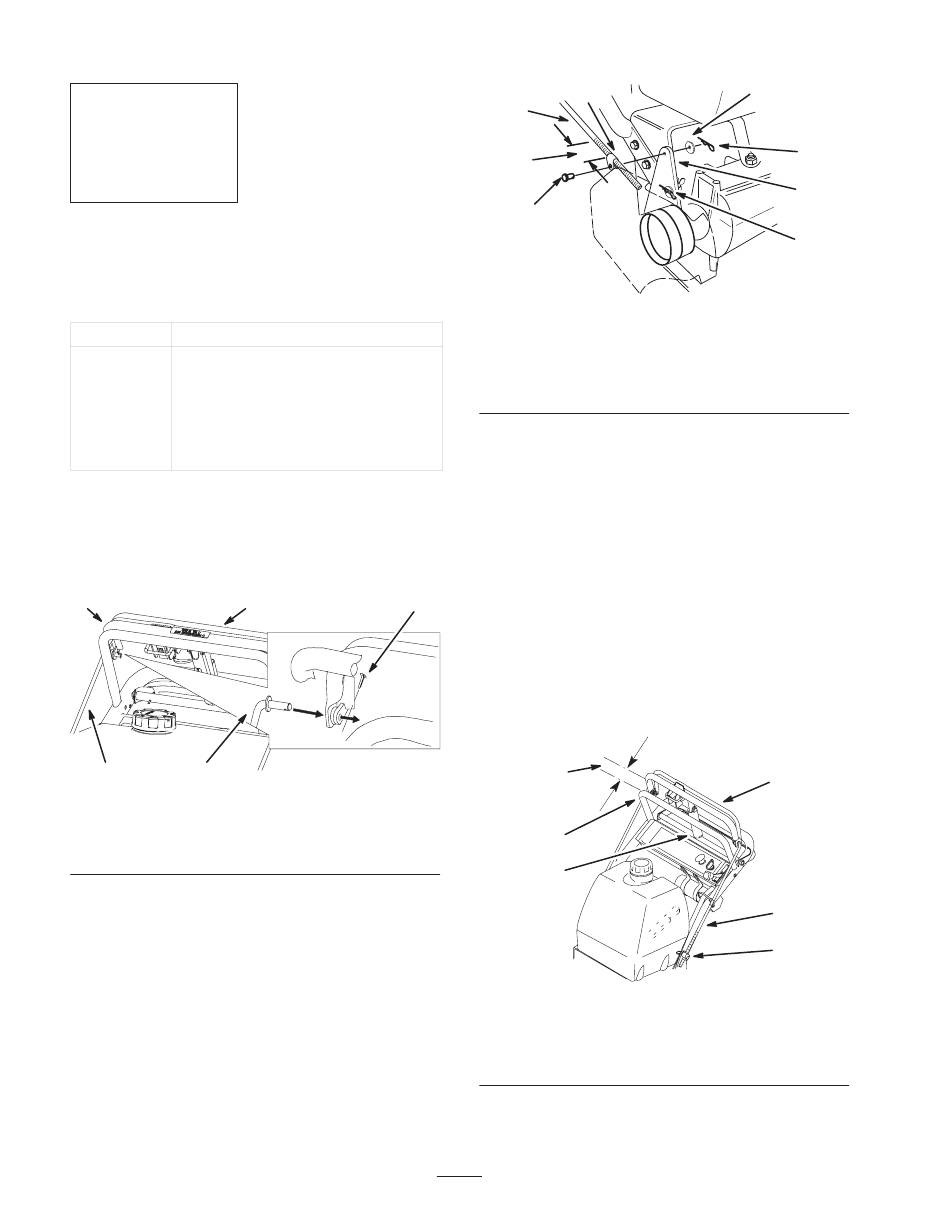

Figuur 12
1. Duwboom
2. Bovenste duwboom
2. Zorg ervoor dat de klemmen van de duwbomen zich
op een gelijke afstand op elke duwboom bevinden. De
klemmen moeten worden geplaatst op ongeveer
89 mm vanaf het begin van het schroefdraad voor de
laagste stand van de handgrepen (Fig. 13).
3. Schuif de gaffelpennen door de klemmen en de
montagegaten in de beugels van de spanpoelie (van
buitenaf) (Fig. 13). Zet deze vast met de ringen en
R-pennen (Fig. 13).
Opmerking: U moet de remstang monteren vóór (F) het
montagegat in de beugel van de spanpoelie.
Onderdeel
3
4
m–7586
3. Bedieningsstang van
maaimes
4. Borgpen
7
1
2
4
Figuur 13
1. Duwboom en klem
2. 89 mm
3. Beugel van spanpoelie
4. Gaffelpen
4. Controleer de afstand tussen de bovenste duwboom en
de vaste duwboom met volledig ingeschakelde wiel
aandrijving. De afstand moet ongeveer 25–32 mm zijn
(Fig. 14).
Opmerking: De bovenste duwboom en de vaste
duwboom moeten evenwijdig ten opzichte van elkaar zijn
als de bovenste duwboom in de standen Ingeschakeld,
Rijden, Pauzeren en Remmen is gezet.
5. Controleer de werking. Indien afstelling is vereist,
verwijdert u de R-pen, de ring en de gaffelpen
waarmee de klem van de duwboom is bevestigd aan de
beugel van de spanpoelie.
6. Draai de klem op en neer op de stang in de juiste
positie en monteer deze in de klem op de beugel van
de spanpoelie met de gaffelpen, de ring en de R-pen.
5
2
3
Figuur 14
1. Duwboom
2. Vaste duwboom
3. Parkeerremhendel
7. Controleer de afstelling van de parkeerrem. Zie
Remmen controleren, blz. 32.
18
5
6
3
8
m–5329
5. Ring
6. R-pen
7. Klem van duwboom
8. Gat F
4
1
6
m–6443
4. Bovenste duwboom
5. 25–32mm afstand
6. Klem
