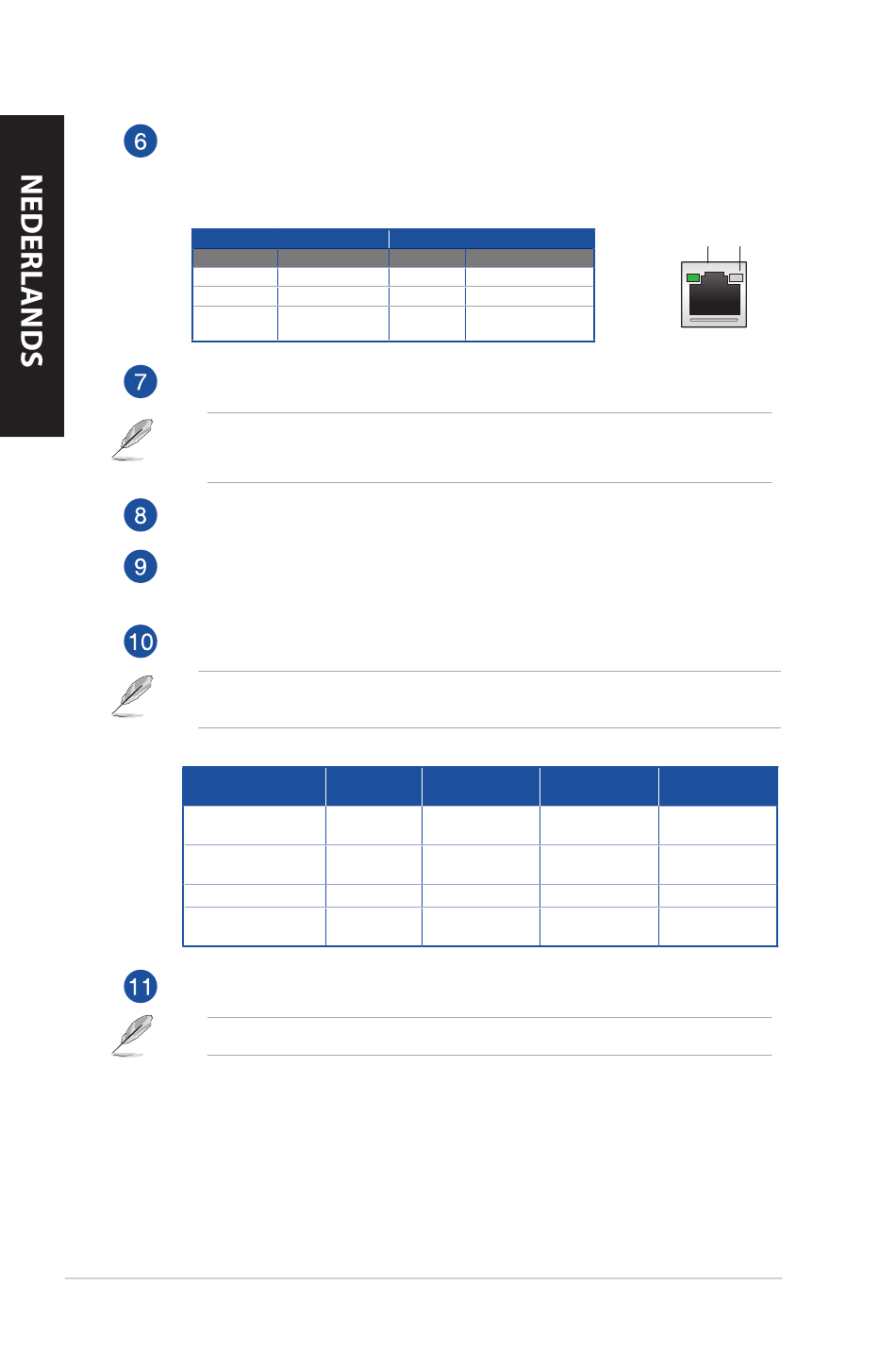

Realtek 2,5 Gb Ethernetpoort. Deze poort staat 2,5 Gbps ethernetverbinding
toe aan een LAN-netwerk (Local Area Network) via een netwerkhub. Raadpleeg de
onderstaande tabel voor de LED-lampjes van de Ethernet-poort.
LED-lampjes Realtek 2,5 Gb ethernetpoort
Activiteiten-/koppelings-LED
Status
UIT
GROEN
KNIPPEREN
Wi-fi poorten. Deze poorten worden verbonden met wifi-antennes.
• Controleer of de bewegende wifi-antenne stevig is geïnstalleerd op de wifipoorten.
• Zorg dat de antenne zich op minstens 20 cm afstand bevindt van alle personen.
Microfoonpoort (rose). Op deze poort kan een microfoon worden aangesloten.
Poort lijn Uit (limoen). Op deze poort kan een koptelefoon of luidspreker worden
aangesloten. Bij een configuratie van 4, 5.1- of 7.1-kanalen wordt de functie van de
poort Voorste luidspreker Uit.
Poort lijn In (lichtblauw). Deze poort wordt met een cassette-, cd-, dvd-speler of
andere audiobronnen verbonden.
Raadpleeg de tabel voor audioconfiguratie voor de functies van de audiopoorten in een
configuratie van 2-, 4-, 5.1- of 7.1-kanalen.
Audio 2, 4, 5.1, of 7.1-kanalenconfiguratie
Lichtblauw (Achterpaneel)
Limoen (Achterpaneel)
Rose (Achterpaneel)
Limoen (Voorpaneel)
Voedingsconnector. Steek in deze connector de stroomkabel.
VERMOGEN: 115V/230Vac, 6/3A, 50/60Hz
16
Snelheids-LED
Beschrijving
Status
Geen koppeling
UIT
Gekoppeld
GROEN
Gegevensactiviteit
ORANJE
Koptelefoon
Poort
2-kanalen
Lijn In
Lijn Uit
Mic In
-
Beschrijving
Geen koppeling
2.5 Gbps-verbinding
1 Gbps / 100 Mbps /
10 Mbps-verbinding
4-kanalen
5.1-kanalen
Achterste
Achterste
luidspreker Uit
luidspreker Uit
Voorste luidspreker
Voorste luidspreker
Uit
Uit
Mic In
Bas-midden
-
-
ACT/
SNELHEIDS-LED
KOPPELINGS-LED
LAN-poort
7.1-kanalen
Achterste
luidspreker Uit
Voorste luidspreker
Uit
Bas-midden
Luidspreker zijkant
Uit
