Asus ROG Strix G15CE handleiding

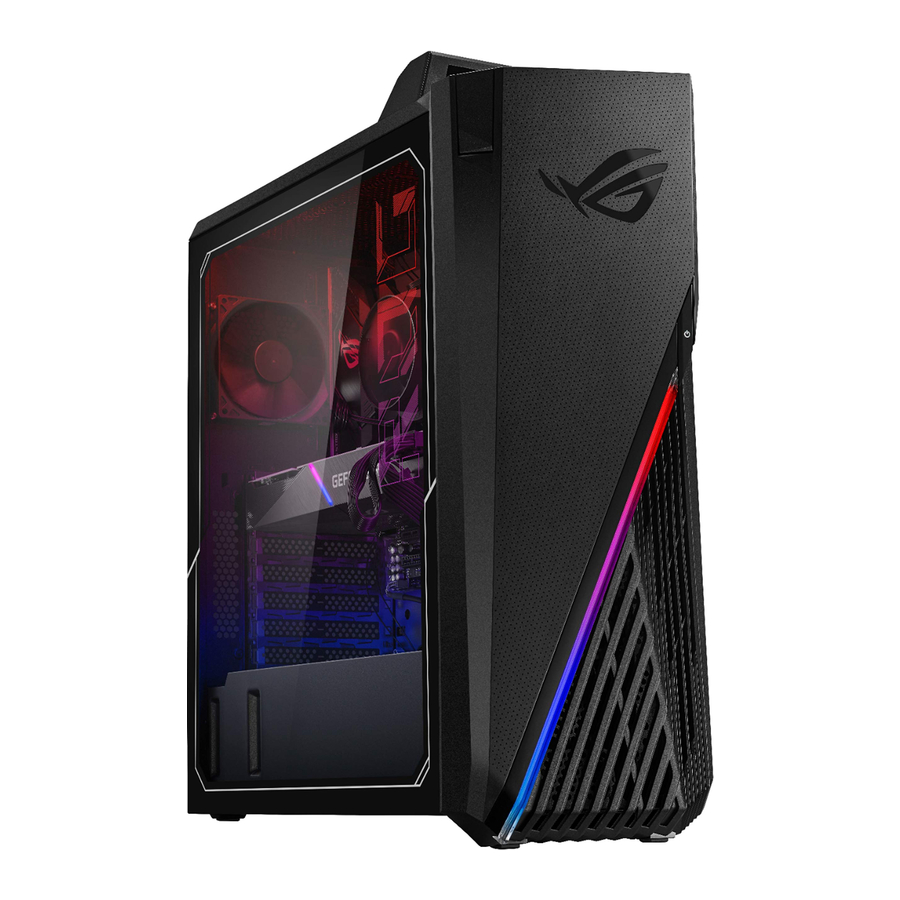

ASUS Desktop ROG Strix G15CE Overzicht

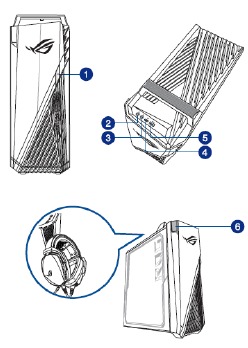

Voor- & bovenaanzicht

1. Aan/uit-knop
2. Koptelefoonaansluiting
3. Microfoonaansluiting
4. USB 3.2 Gen 1 Type-C®-poort
5. USB 3.2 Gen 1-poort
6. Headsethouder

Achteraanzicht

1. DisplayPort
2. HDMI™-poort.
3. USB-poort met BIOS FlashBack™
4. BIOS FlashBack™-knop
5. USB 2.0-poorten
6. USB 3.2 Gen 2-poorten
7. USB 3.2 Gen 2x2 Type-C®-poort
8. Audio USB Type-C®-poort
9. Achterste luidsprekeruitgang (zwart)
10. Midden-/subwooferpoort (oranje)
11. Microfoonpoort (roze)
12. Lijningang (lime)
13. Lijnuitgang (lichtblauw)
14. Stroomaansluiting
15. Beugels voor uitbreidingssleuven
16. ASUS Graphics Cards (alleen op bepaalde modellen)
17. Intel Wi-Fi 6-poorten
18. LAN (RJ-45)-poort
19. Ventilatieopeningen

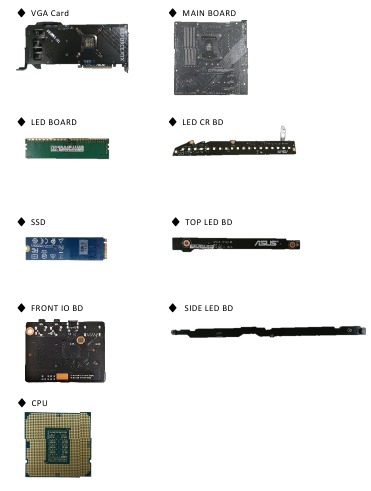

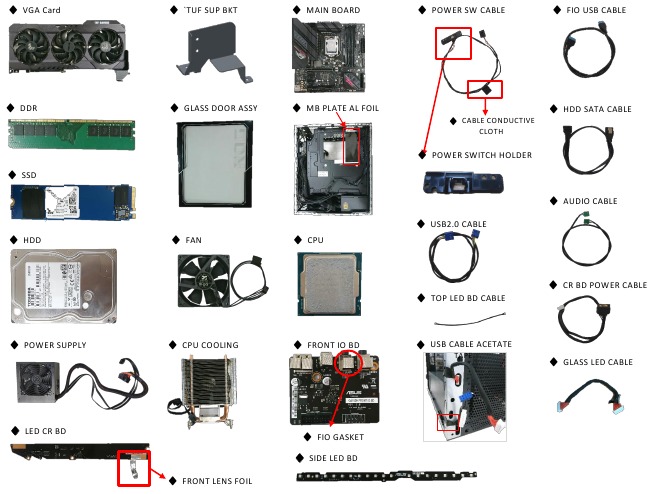

Componenten Bovenaanzicht

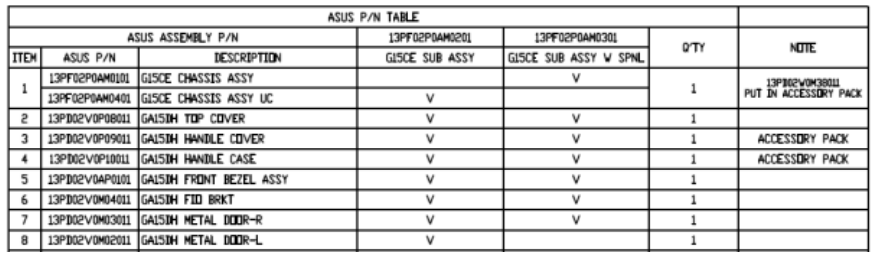

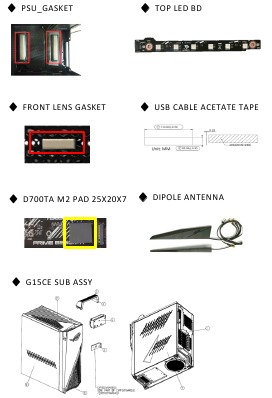

Componenten Onderzijde

Geschikte hulpmiddelen

Bereid de juiste hulpmiddelen voor en selecteer ze om de ROG Strix (G15CE) desktop te demonteren/assembleren.

• Schroevendraaier
  Kies een andere schroevendraaier en kop op basis van de verschillende schroefspecificaties.

• Kunststof mes

• Kunststof pincet
  Gebruik een pincet om kabels te verwijderen/plaatsen/ordenen.

• Dikte meter
  Dikte kompas specificatie 0,05 mm-1,5 mm. Gebruik het om de opening te meten.

• Magnetismebord
  Stel voor om lokaal een magnetismebord te kopen om schroeven te plaatsen, vermijd het mengen van verschillende soorten schroeven om montageschade te veroorzaken.


• Alcohol 95%

• Thermisch vet

• Kabelbinder (lokaal te koop)

• Punttang

• Handschoen

• Stofvrije doek


SCHUIFDEUR

Kennisgeving demontage
Zorg ervoor dat u de adapter eruit trekt en de batterij loskoppelt.

Schroeven	AANTAL	Spec	Koppel (kgf-cm)
	4	SCREW #6-32 L6*H2.3 (B)B-NI-ZN	8.0± 0.5

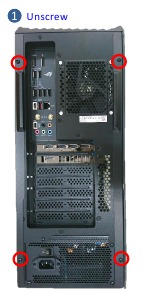

1. Verwijder schroeven *4 stuks.

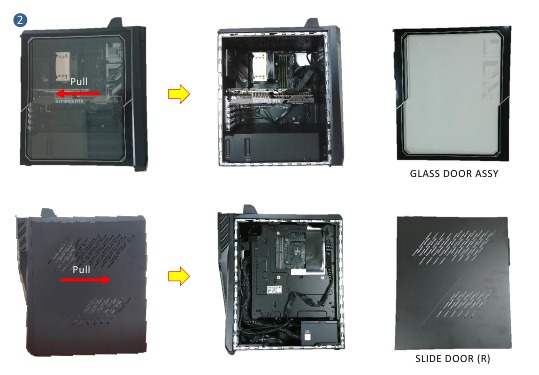

2. Trek de zijdeuren *2 stuks eruit.


VGA-KAART

Kennisgeving demontage
Zorg ervoor dat u de adapter eruit trekt en de batterij loskoppelt.

Schroeven	AANTAL	Spec	Koppel(kgf-cm)
	2	SCREW #6-32*L6 (B)B-NI-ZN NY	4.0± 0.5
	2	SCREW M2.5*4L(4.5,1.8) (P) #1	4.0± 0.5
	2	SCREW M3*6L (5.5,2.15) (P) #2	4.0± 0.5

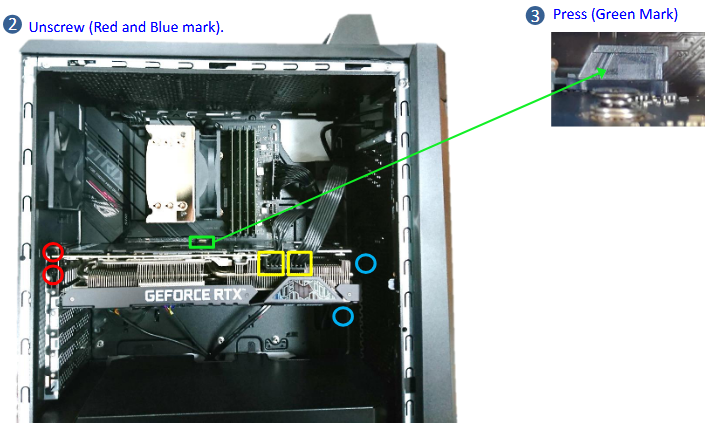

1. Koppel kabels los (gele markering).
2. Verwijder schroeven *4 stuks (rode en blauwe markering).
3. Druk op de VGA-kaart en ontgrendel deze.
4. Haal de VGA-kaart eruit.

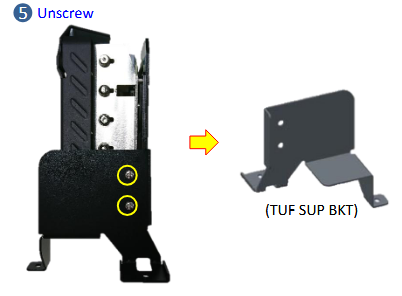

5. Verwijder schroeven *2 stuks en neem TUF SUP BKT


DDR & SSD-KAART

Kennisgeving demontage
Zorg ervoor dat u de adapter eruit trekt en de batterij loskoppelt.

Schroeven	AANTAL	Spec	Koppel (kgf-cm)
	2	Retentieschroef	2.0 ± 0.2

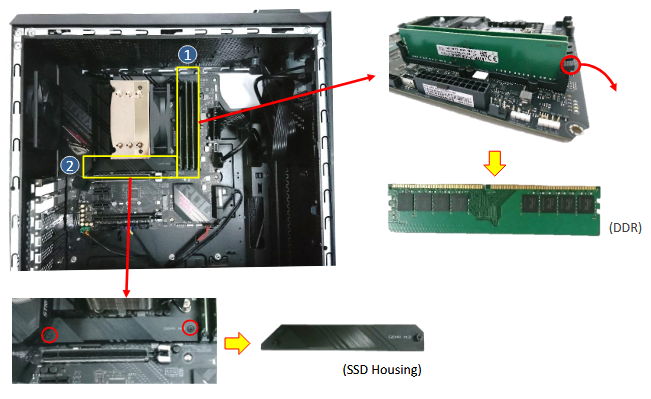

1. Ontgrendel en verwijder vervolgens DDR *4 stuks.
2. Verwijder schroeven *2 stuks en haal vervolgens de SSD-behuizing eruit.

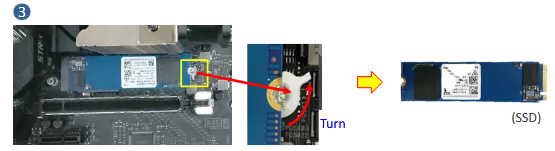

3. Ontgrendel en verwijder SSD *1 stuks.


Montage kennisgeving
Volg de onderstaande criteria om DDR te assembleren.

VENTILATOR

Kennisgeving demontage
Zorg ervoor dat u de adapter eruit trekt en de batterij loskoppelt.

Schroeven	AANTAL	Spec	Koppel (kgf-cm)
	4	M5*10L (F) W-NI (TP5)	8.0± 0.5

1. Maak CONDUCTIVE Cloth (groene markering)*1 stuks los en koppel (gele markering) FAN-connector *1 stuks los.

2. Verwijder 4 schroeven aan de buitenkant van het ijzeren raster.

3. Haal de ventilator*1 stuks eruit.


HOOFDBORD met CPU-KOELER & CPU

Kennisgeving demontage
Zorg ervoor dat u de adapter eruit trekt en de batterij loskoppelt.

Schroeven	AANTAL	Spec	Koppel (kgf-cm)
	2	M3*4L (6.3,2.05) (P) #2	6.0± 0.5
	6	SCREW #6-32 L6*H2.3 (B) W-NI	8.0± 0.5
	4	Retentieschroef	8.0± 0.5

1. Koppel (gele markering) connectoren *7 stuks los.

2. Verwijder schroeven *8 stuks (rode en groene markering).
3. Haal het hoofdbord eruit.

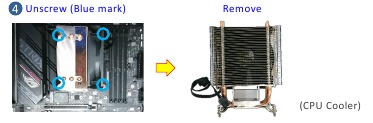

4. Draai 4 stuks schroeven los en verwijder de CPU-koeler.

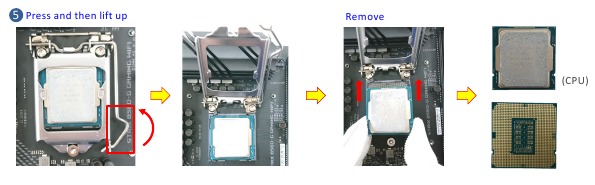

5. Verwijder de CPU.


Kennisgeving demontage CPU-KOELER
Als de CPU-KOELER moeilijk te demonteren is, beweeg de KOELER dan naar links en rechts om deze te scheiden

Pin naar beneden gericht op de processorverpakking om de CPU te beschermen.

Montage kennisgeving

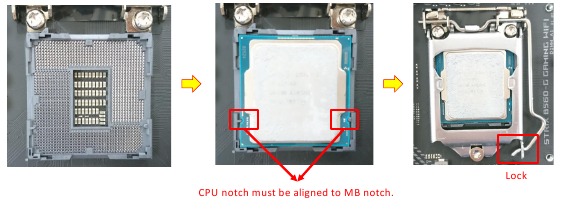

Volg de instructies om de CPU te assembleren.

Montage kennisgeving
Zorg ervoor dat u de adapter eruit trekt en de batterij loskoppelt.

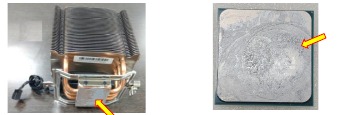

Zorg ervoor dat u het thermische materiaal opnieuw op de CPU-Die smeert als de thermische module opnieuw moet worden gemonteerd.

1. Gebruik een stofvrije doek met 95% alcohol om het achtergebleven thermische vet op de CPU& GPU-Die te verwijderen.

2. Gebruik een plastic hulpmiddel (plastic staafje) om thermisch vet te verkrijgen en smeer de CPU rond 0,2 ~ 0,3 mm dik.


Let op:

1. Reinig het plastic hulpmiddel voor gebruik met een stofvrije doek en 95% alcohol.
2. Goed mengen voor gebruik van thermisch vet (in geval van olie-vetscheiding).

VOORKANT en LED-PANEEL

Kennisgeving demontage
Zorg ervoor dat u de adapter eruit trekt en de batterij loskoppelt.

Schroeven	AANTAL	Specificatie	Aandraaimoment (kgf-cm)
	2	M2.5*5L (4.6,1.7) (P) #1	3.0± 0.5
	3	M2.5*4.2L(7.3,2.3) (P)+W	4.0± 0.5

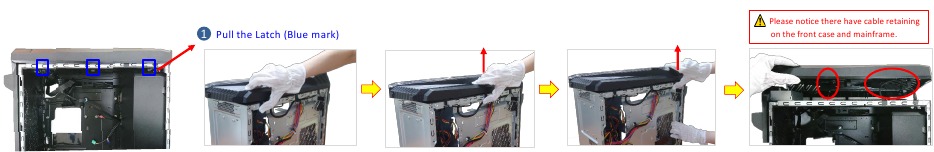

1. Trek de vergrendeling iets weg.

2. Koppel de connectoren *3 stuks van de kabel aan de binnenkant los.

3. Draai de voorkant om en verwijder schroeven *2 stuks.

4. Scheur de VOORLENSFOLIE lichtjes af (gele markering).
5. Verwijder schroeven *3 stuks op het LED CR-paneel.

6. Haal de LED CR BD *1 stuks eruit.


AAN/UIT-SCHAKELAAR

Kennisgeving demontage
Zorg ervoor dat u het NETSNOER eruit trekt.

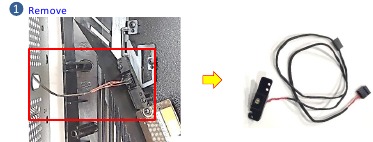

1. Verwijder de AAN/UIT-SCHAKELAARHOUDER met AAN/UIT-SCHAKELAARKABEL van de voorkant.

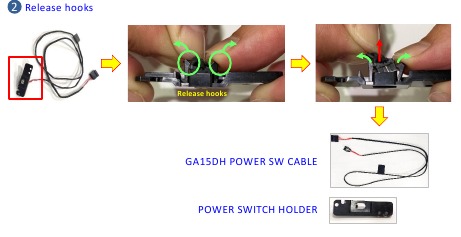

2. Maak de haken (groene markering) los en verwijder vervolgens de AAN/UIT-SCHAKELAARKABEL uit de AAN/UIT-SCHAKELAARHOUDER.


Kennisgeving montage

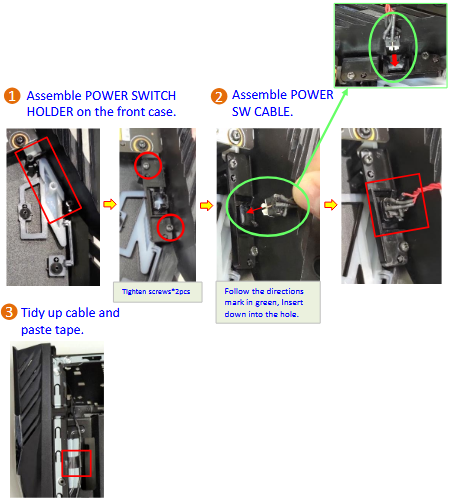

Volg de onderstaande stappen om de AAN/UIT-SCHAKELAARHOUDER en AAN/UIT-SCHAKELAARKABEL te monteren.


*Zorg ervoor dat de haken niet breken of vervormen wanneer u de schakelaarkabel in de houder steekt.
*Druk na het voltooien van het montageproces op de aan/uit-knop om ervoor te zorgen dat de aan/uit-knop werkt. (Het is OK als het een klikgevoel heeft)

VOORKANT MONTAGE

Kennisgeving montage VOORKANT
LET OP! Lees de volgende montage-instructies zorgvuldig door voordat u de VOORKANT MONTAGE monteert.
Wanneer u het LED-paneel, de USB-kabel en het netsnoer op de VOORKANT MONTAGE monteert, moet u ervoor zorgen dat de USB-kabel en het netsnoer de PIN HEADER van het LED-paneel niet raken, anders kan dit kortsluiting en oververhitting veroorzaken. Volg de onderstaande stappen om het netsnoer, de USB-kabel en het LED-paneel te bevestigen en te monteren.

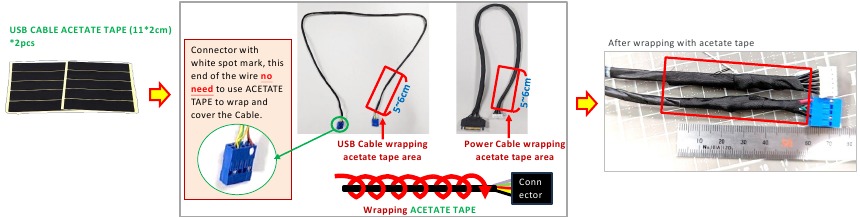

1. Gebruik ACETAATTAPE om het ene uiteinde van de NETKABEL en USB-kabel te omwikkelen.

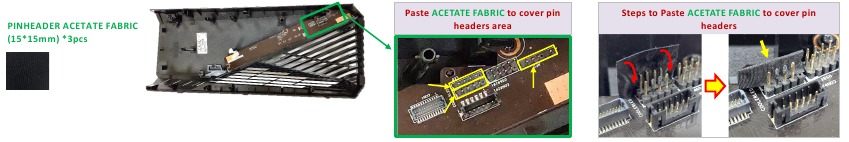

2. Plak PINHEADER ACETAATSTOF *3 stuks om een deel van de pinheaders op het LED-besturingspaneel te bedekken.

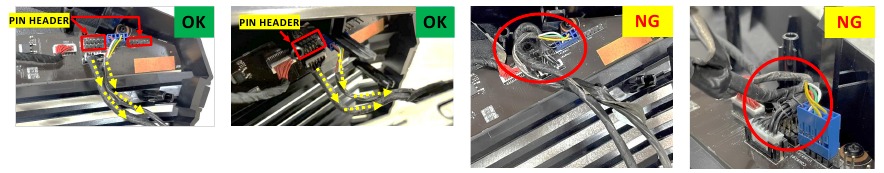

3. Nadat u de NET- en USB-kabel op het LED-paneel hebt aangesloten, ruimt u de kabels op in de richting van de gele pijl en wees voorzichtig om de PIN HEADER te vermijden (gemarkeerd in rood).

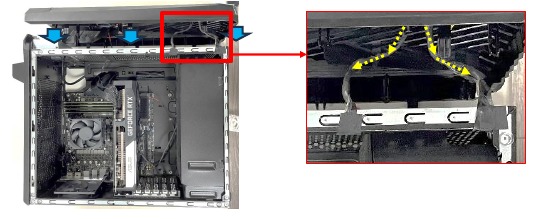

4. Controleer of de kabelrichting de gele pijl moet volgen, plak tape om te bevestigen en monteer vervolgens de VOORKANT MONTAGE opnieuw.


BOVENKANT

Kennisgeving demontage
Zorg ervoor dat u de adapter eruit trekt en de batterij loskoppelt.

Schroeven	AANTAL	Specificatie	Aandraaimoment (kgf-cm)
	2	SCREW M2.5*6L (5.5,0.8) (K) #1//KL,MACHINE NY B-ZN	3.0± 0.5

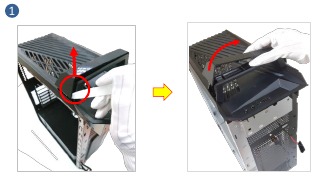

1. Gebruik het plastic mes om de handgreepafdekking te verwijderen.

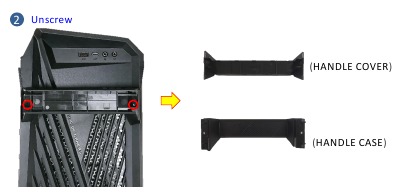

2. Verwijder schroeven *2 stuks aan het einde van de handgreep.

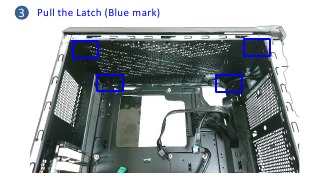

3. Trek de vergrendeling iets weg van de randbehuizing totdat deze is losgekoppeld.

4. Haal de bovenkant eruit.


VOORKANT IO-PANEEL

Kennisgeving demontage
Zorg ervoor dat u de adapter eruit trekt en de batterij loskoppelt.

Schroeven	AANTAL	Specificatie	Aandraaimoment (kgf-cm)
	2	M2.5*4L (K) B-ZN NY #1	3.0± 0.3
	2	M3*4L (6.3,2.05) (P)	6.0± 0.5

1. Verwijder schroeven *2 stuks.

2. Koppel kabels *2 stuks los.

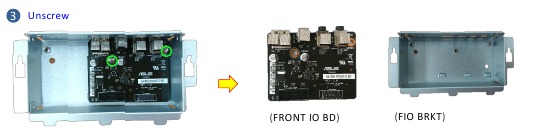

3. Verwijder schroeven *2 stuks.

4. Scheid VOORKANT IO-PANEEL en FIO-beugel.

Kennisgeving montage
Volg de onderstaande stappen om USB CABLE ACETAATTAPE te plakken wanneer u de FIO USB-kabel op het VOORKANT IO-PANEEL monteert.

1. Neem de ACETAATTAPE om de hartlijn uit te lijnen en parallel aan het IO-PANEEL te plaatsen.

2. Wikkel het parallel.

3. Bevestig volledig en klaar.


HDD

Kennisgeving demontage
Zorg ervoor dat u de adapter eruit trekt en de batterij loskoppelt.

Schroeven	AANTAL	Specificatie	Aandraaimoment (kgf-cm)
	4	SCREW #6-32*6L(7.1,2.3) (B) #2	6.5± 0.5

1. Verwijder schroeven *4 stuks.

2. Koppel de kabels *2 stuks los

3. Haal de HDD eruit.


VOEDING

Kennisgeving demontage
Zorg ervoor dat u de adapter eruit trekt en de batterij loskoppelt.

Schroeven	AANTAL	Specificatie	Aandraaimoment (kgf-cm)
	4	SCREW #6-32*L6 (B)B-NI-ZN NY	8.0± 0.5

1. Koppel de kabels *4 stuks los.

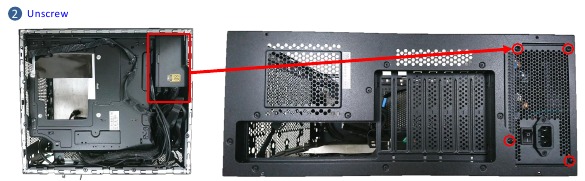

2. Verwijder schroeven *4 stuks.

3. Haal de VOEDING eruit.


LED-PANEEL

Kennisgeving demontage
Zorg ervoor dat u de adapter eruit trekt en de batterij loskoppelt.

Schroeven	AANTAL	Specificatie	Aandraaimoment (kgf-cm)
	3	SCREW M2.5*4L (K) B-ZN NY	2.5± 0.2
	2	SCREW M2.5*4L (K) B-ZN NY	2.5± 0.2

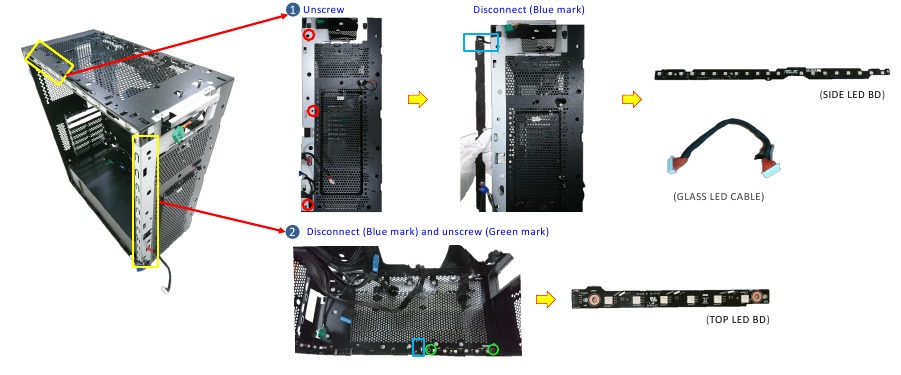

1. Verwijder schroef *3 stuks en koppel vervolgens kabel *1 stuks los.
2. Verwijder schroef *2 stuks en koppel vervolgens kabel *1 stuks los.

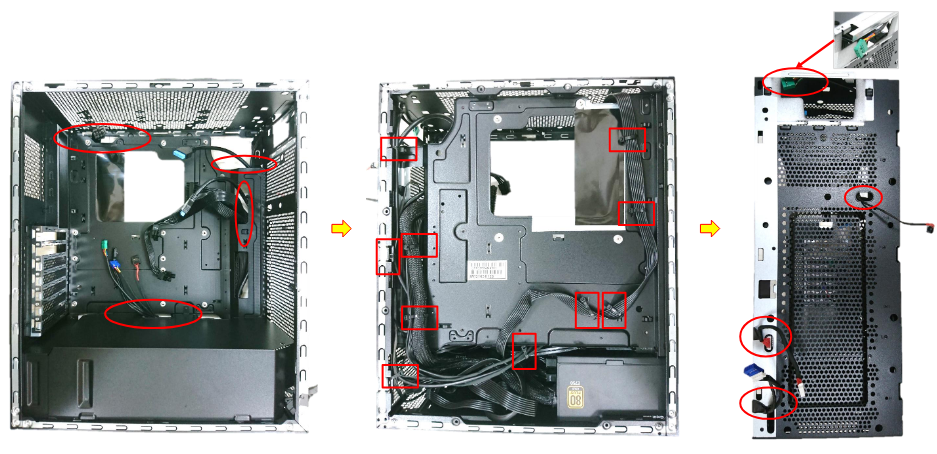

KABELMONTAGE

Montage-instructie
Zorg ervoor dat u de adapter eruit trekt en de batterij loskoppelt.
Maak de kabel van het hoofdframe aan de achterkant netjes zoals afgebeeld.

SERVICE EN ONDERSTEUNING
Bezoek onze meertalige website op https://www.asus.com/support/

Veiligheidsmaatregelen

• Voordat u onderdelen hanteert, gebruikt u een geaarde polsband of raakt u een veilig geaard object aan om schade door statische elektriciteit te voorkomen.
• Houd vloeistoffen of vocht uit de buurt van uw Notebook-pc om kortsluiting te voorkomen.
• Verwijder ringen, horloges en andere metalen voorwerpen van uw handen.
• Houd componenten vast aan de randen om te voorkomen dat u de IC's aanraakt.
• Installeer alle componenten correct voordat u de AC-voeding aansluit. Gebruik geen stroomadapters of batterijen van andere apparaten om het risico op persoonlijk letsel door brand of explosie te verminderen. Gebruik alleen gecertificeerde stroomadapters of batterijen die door de fabrikant of geautoriseerde detailhandelaren zijn geleverd.
• Maak alle clips of flappen los voordat u kabels verwijdert om schade te voorkomen.
• Koppel kabels, connectoren en stekkers los door de stekker gelijkmatig uit te trekken om schade te voorkomen.
• Gebruik de juiste schroefmodellen op uw Notebook-pc om schade te voorkomen.
• Controleer of de kabelrichting correct is voordat u kabels aansluit.
• Verwijder alle lijmresten volledig na het verwijderen en vóór het installeren van onderdelen.
• Maak een foto van het uiterlijk van kabels, kabelgeleiding, connectoren en schroeven voor latere referentie voordat u verdergaat met elke stap.
