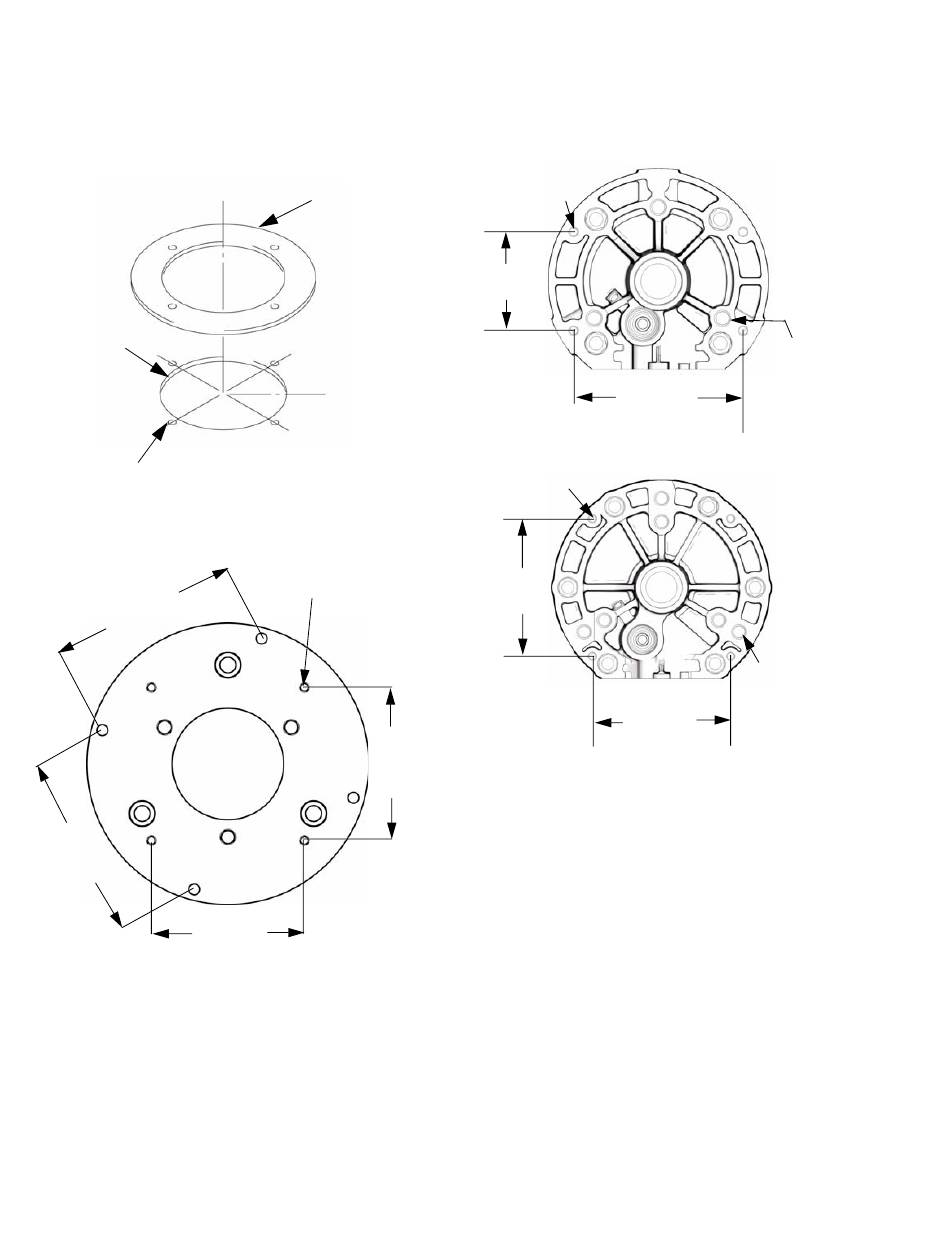

Schema bevestigingsgat van pomp
Schema bevestigingsgat van pomp
Viscount I Plus-modellen
9.75 in.
(247.7 mm)
Vier gaten met een diameter van
11,1 mm (0,44 in.) op een boutcirkel
van 26,67 cm (10,5 in.).
Viscount II-modellen
7,43 in.
(188 mm)
7,43 in.
(188 mm)
24
Pakking
161806
4X 3/8-16 UNC - 2B
6,186 in.
(157 mm)
6,186 in.
(157 mm)
NXT 2200
Vier 3/8-16
bevestigingsgaten
3,938 in.
(100 mm)
6,750 in.
(172 mm)
NXT 3400
Vier 3/8-16
bevestigingsgaten
6,186 in.
(157 mm)
6,186 in.
(157 mm)
Drie 5/8-11 gaten
van de
verbindingsstangen
150 mm (5,906 in.)
x 120° boutcirkel
TI8071A
Zes 5/8-11 gaten
van de
verbindingsstangen
203 mm (8 in.) x
120° boutcirkel
5,906 in. (150 mm)
x 120° boutcirkel
TI8070A
311707L
