Reparaties
•
Zie handleiding 311708 om onderhoud te plegen
aan de onderpomp.
•
Zie handleiding 311238 om onderhoud te plegen
aan de luchtmotor.
•
Zie handleiding 308330 om onderhoud te plegen
aan de Viscount I Plus-hydraulische motor.
•
Zie handleiding 308048 om onderhoud te plegen
aan de Viscount II-hydraulische motor.
Koppel de onderpomp af
Volg de procedure op deze pagina om onderhoud te plegen
aan de onderpomp, en demonteer de pomp zoals in
handleiding 311708 staat beschreven. Zie handleiding 311594
om een pomp van een elektrische schakeling EPXXXX los te
koppelen.
In installaties op een standaard of die aan de muur zijn
geïnstalleerd hoeft u niet de hele pomp uit de
montagesteun te verwijderen.
1.
Zie Procedure voor drukontlasting op pagina 12 om de
druk te ontlasten.
2.
Koppel de slangen los van de onderpomp en dicht de
uiteinden af om te voorkomen dat de vloeistof wordt
verontreinigd.
3.
Draai de spanmoer los (K) en verwijder de pasringen (G).
Verwijder de spanmoer van de zuigerstang (H). Schroef de
borgmoeren (B) van de verbindingsstaven (C) los. Trek de
onderpomp (D) van de motor (E). Zie AFB. 5 en AFB. 6.
Sluit de onderpomp weer aan
Als de verbindingsstang (F) en verbindingsstaven (C) van
de motor zijn gedemonteerd, raadpleeg dan De
verbindingsstang en verbindingsstaven terug op de
motor monteren op pagina 16.
1.
Koppel de spanmoer (K) aan de zuigerstang (H).
2.
Richt de onderpomp (D) naar de motor (E). Plaats de
onderpomp op de verbindingsstangen (C). Smeer de
schroefdraden van de verbindingsstangen. Schroef de
borgmoeren van de verbindingsstang (B) op de
verbindingsstangen. Draai de borgmoeren vast en draai
aan met een koppel van 50-55 ft-lb (68-75 N•m).
311707L
3.
Plaats de pasringen (G) in de spanmoer (K). Draai de
spanmoer vast op de zuigerstang (H) en draai aan met
een koppel van 90-100 ft-lb (122-135 N•m).
4.
Spoel en test de pomp voordat u hem weer in het systeem
installeert. Sluit de slangen aan en spoel de pomp.
Wanneer de pomp onder druk staat, controleert u op een
soepele werking en op lekken. Maak aanpassingen of
repareer indien nodig voordat u de pomp weer in het
systeem installeert. Sluit de aarddraad van de pomp weer
aan voor gebruik.
NXT pomp
weergegeven
2
C
1
Aandraaien tot
90-100 ft-lb (122-135
3
N•m).
2
Aandraaien tot 50-60
ft-lb (68-81 N•m).
B
2
3
Breng smeermiddel
aan.

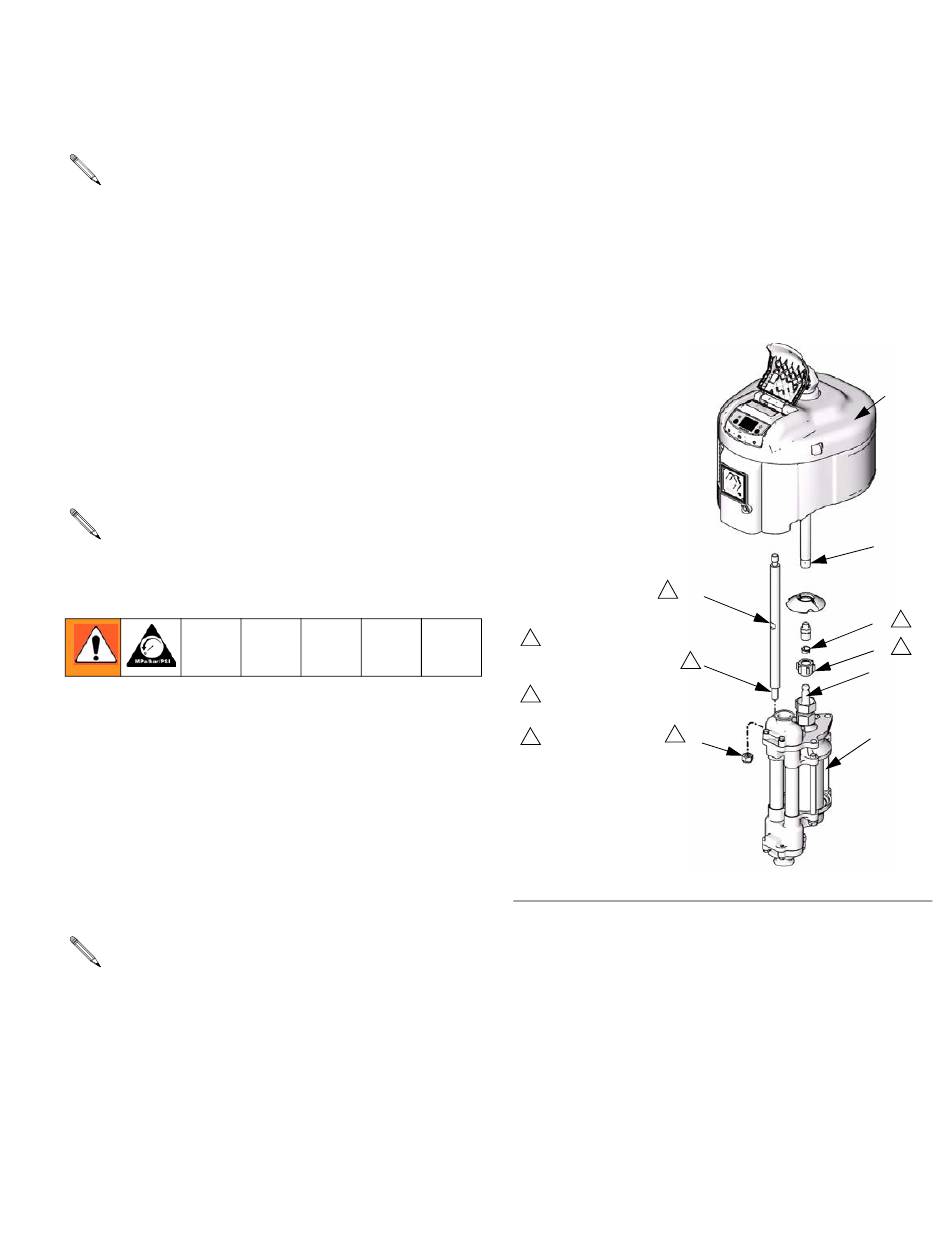

AFB. 5
Reparaties
E
F
G
3
K
1
H
D
TI8394b
