Voorbeeldinstallatie van hydraulisch gestuurde pompen
L
K
A

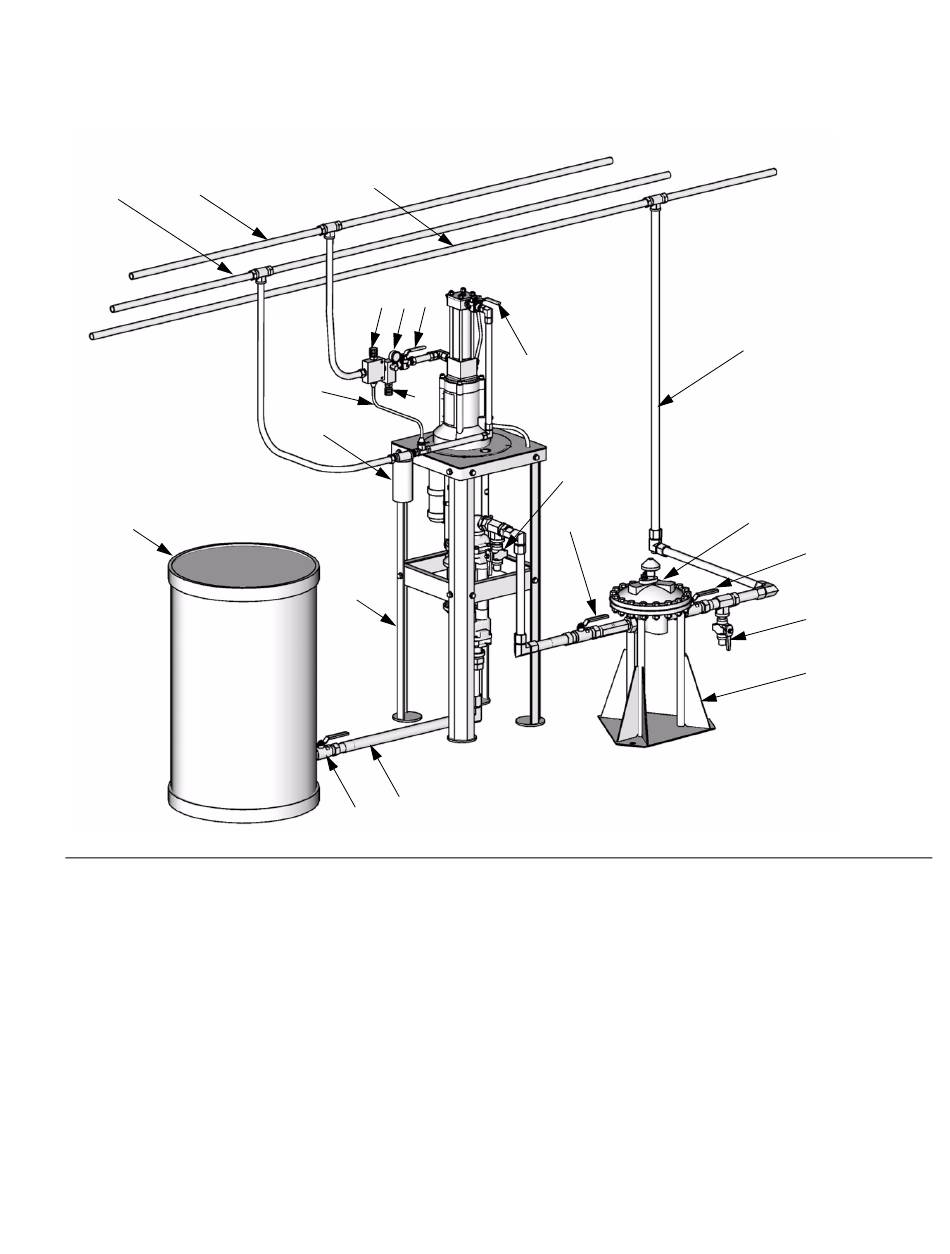

AFB. 3: Voorbeeldinstallatie
Verklaring:
A
Mengtank
B
Pompstandaard
C
Vloeistofaanvoerleiding; 1-1/2 in. (38 mm) minimale
diameter
D
Vloeistofafsluiter
E
Vloeistofleiding; 1 in. (25 mm) minimale diameter
F
Buffertankstandaard
G
Buffertank
J
10 Micron retourfilter
K
Hydraulische retourleiding; 5/8 in. (16 mm) minimale
diameter
L
Hydraulische aanvoerleiding; 1/2 in. (13 mm) minimale
diameter
M
Aftapleiding
N
Drukreduceerventiel
P
Hydraulische drukmeter
311707L
E
N P S
M
T
J
B
C
D
R
U
D
R
Afsluiter voor retourleiding
S
Afsluiter voor aanvoerleiding
T
Stroomregelklep
U
Vloeistofontlastventiel (vereist)
Y
Aarddraad (vereist; zie pagina 7 voor installatie)
Installatie
E
G
D
U
F
TI8399a
11
