Reparaties
Reparaties
•
Zie handleiding 312635 om onderhoud te plegen
aan de onderpomp.
•
Zie handleiding 311238 om onderhoud te plegen
aan de luchtmotor.
•
Zie handleiding 308048 om onderhoud te plegen
aan de hydraulische motor.
Koppel de onderpomp af
Volg de procedure op deze pagina om onderhoud te
plegen aan de onderpomp, en demonteer de onderpomp
zoals in handleiding 312635 staat beschreven.
In installaties op een standaard of die aan de muur
zijn geïnstalleerd hoeft u niet de hele pomp uit de
montagesteun te verwijderen.
1. Zie Procedure voor drukontlasting op pagina 11 om
de druk te ontlasten.
2. Koppel de slangen los van de onderpomp en dicht de
uiteinden af om te voorkomen dat de vloeistof wordt
verontreinigd.
3. Draai de spanmoer los (K) en verwijder de pasringen
(G). Verwijder de spanmoer van de zuigerstang (H).
Schroef de borgmoeren (B) van de verbindingsstaven
(C) los. Trek de motor (E) van de onderpomp (D). Zie
A
. 6 en A
. 7.
FB
FB
Sluit de onderpomp weer aan
Als de verbindingsstangen (C) van de motor zijn
gedemonteerd, zie dan De verbindingsstangen op
de motor terugkoppelen op pagina 15.
1. Koppel de spanmoer (K) aan de zuigerstang (H).
2. Richt de onderpomp (D) naar de motor (E). Plaats de
onderpomp op de verbindingsstangen (C). Smeer de
schroefdraden van de verbindingsstangen. Schroef
de borgmoeren van de verbindingsstang (B) op de
verbindingsstangen. Draai de borgmoeren vast en
14
draai aan met een koppel van 50-60 ft-lb (68-81
N
m).
•
3. Plaats de pasringen (G) in de spanmoer (K). Draai de
spanmoer vast op de zuigerstang (H) en draai aan
met een koppel van 145-155 ft-lb (196-210 N
4. Spoel en test de pomp voordat u hem weer in het
systeem installeert. Sluit de slangen aan en spoel de
pomp. Wanneer de pomp onder druk staat,
controleert u op een soepele werking en op lekken.
Maak aanpassingen of repareer indien nodig voordat
u de pomp weer in het systeem installeert. Sluit de
aarddraad van de pomp weer aan voor gebruik.

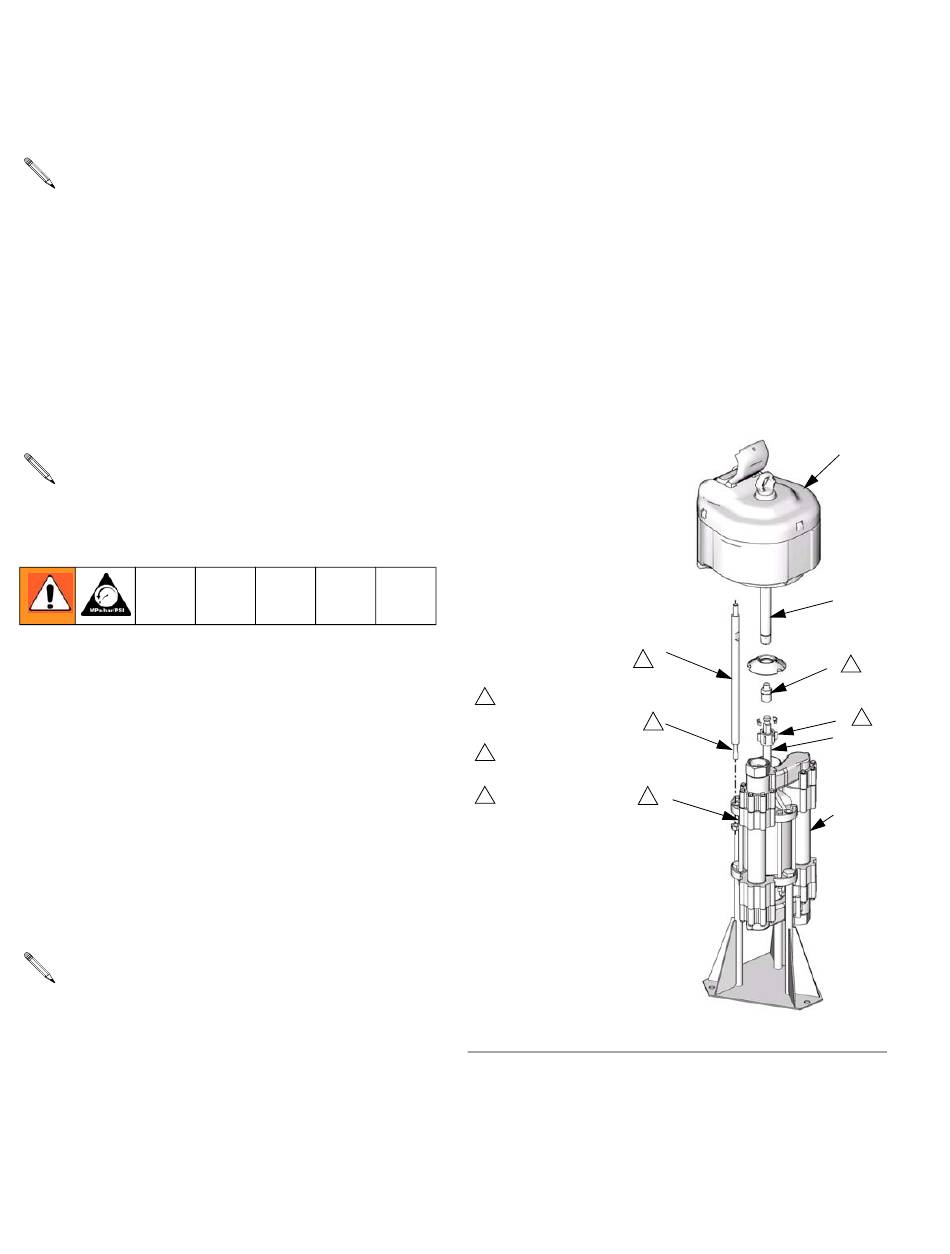

NXT
luchtgestuurde
pomp
weergegeven
2
1
Aandraaien tot
145-155 ft-lb
(196-210 N•m).
2
Aandraaien tot 50-60
ft-lb (68-81 N•m).
3
Breng smeermiddel
2
en PTFE-tape aan.
A
. 6
FB
m).
•
C
G
3
B
TI8382b
312645D
E
F
3
K
1
H
D
