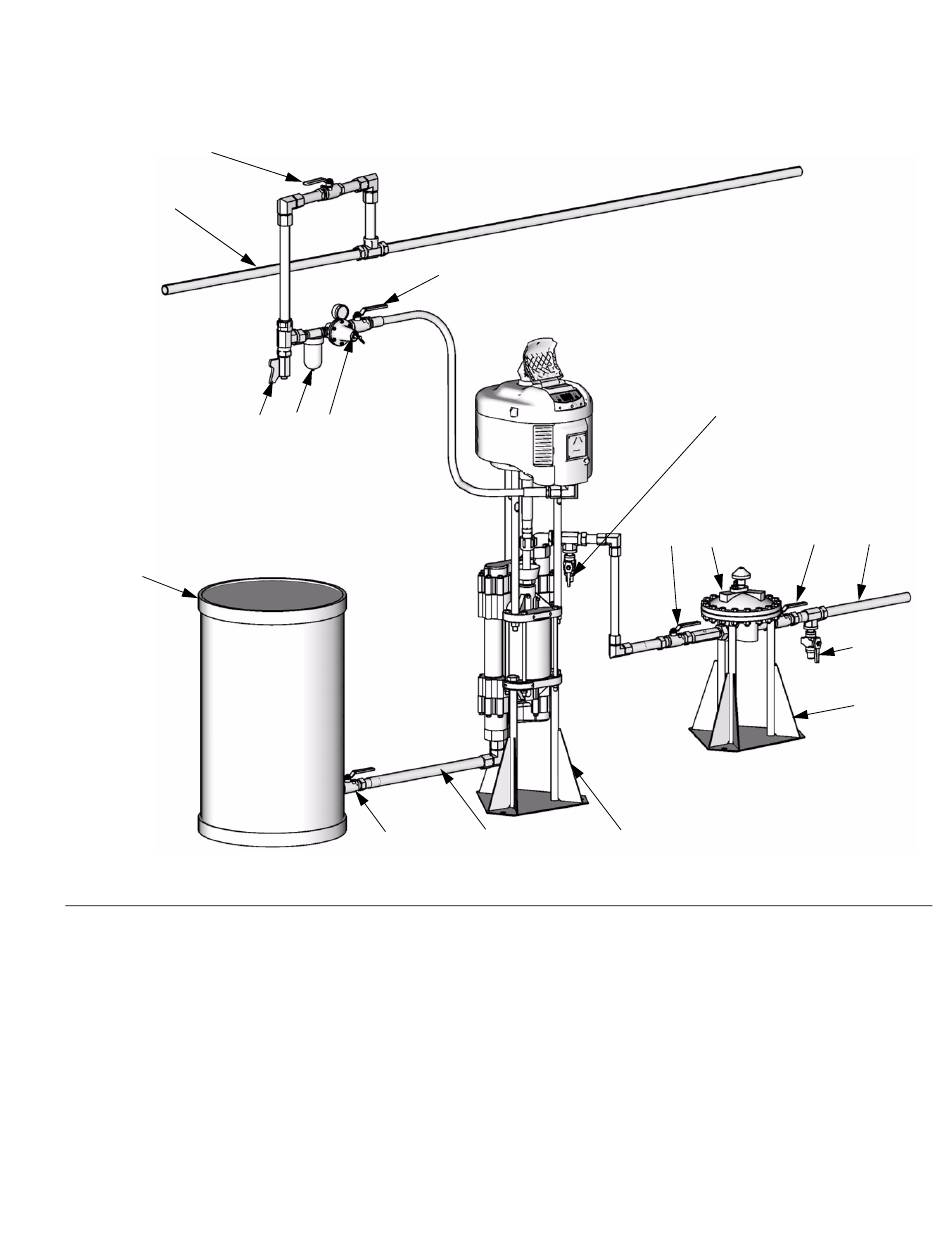

. 3: Voorbeeldinstallatie
FB
Key:
A
Mengtank
B
Pompstandaard
C
Vloeistofaanvoerleiding; 2 in. (50 mm) minimale diameter
D
Vloeistofafsluiter
E
Vloeistofleiding
F
Buffertankstandaard
G
Buffertank
J
Luchttoevoerleiding
K
Luchtleidingsfilter
L
Luchtregelaar en manometer
M
Ontluchtingsventiel
N
Vloeistofontlastventiel
P
Ontlastventiel van de luchtleiding
312645D
K
L
P
D
M
C
B
N
D
G
D
Installatie
E
N
F
TI8435a
