Meerdere pompen aansluiten
Er kunnen maximaal zes E-Flo SP pompen op elkaar
worden aangesloten en bediend vanaf één
geavanceerde weergavemodule (ADM). Dit kan
worden geconfigureerd met of zonder een
communicatiegatewaymodule (CGM).
De volgende onderdelen zijn nodig voor het
aansluiten van de pompen, afhankelijk van de
configuratie van uw systeem:
•
1 pomp met een ADM
•
1 tot 5 extra pompen zonder ADM
•
1 CAN-kabel voor het aansluiten van elke pomp
•
1 splitter (onderdeelnr. 121807)
•
1 CAN-kabel om de laatste pomp aan te sluiten
op de splitter (of CGM)
Het volgende is optioneel voor het aansluiten van
de pompen:
•
1 CGM
•
1 kabel om de CGM aan te sluiten op de splitter
De pompen aansluiten

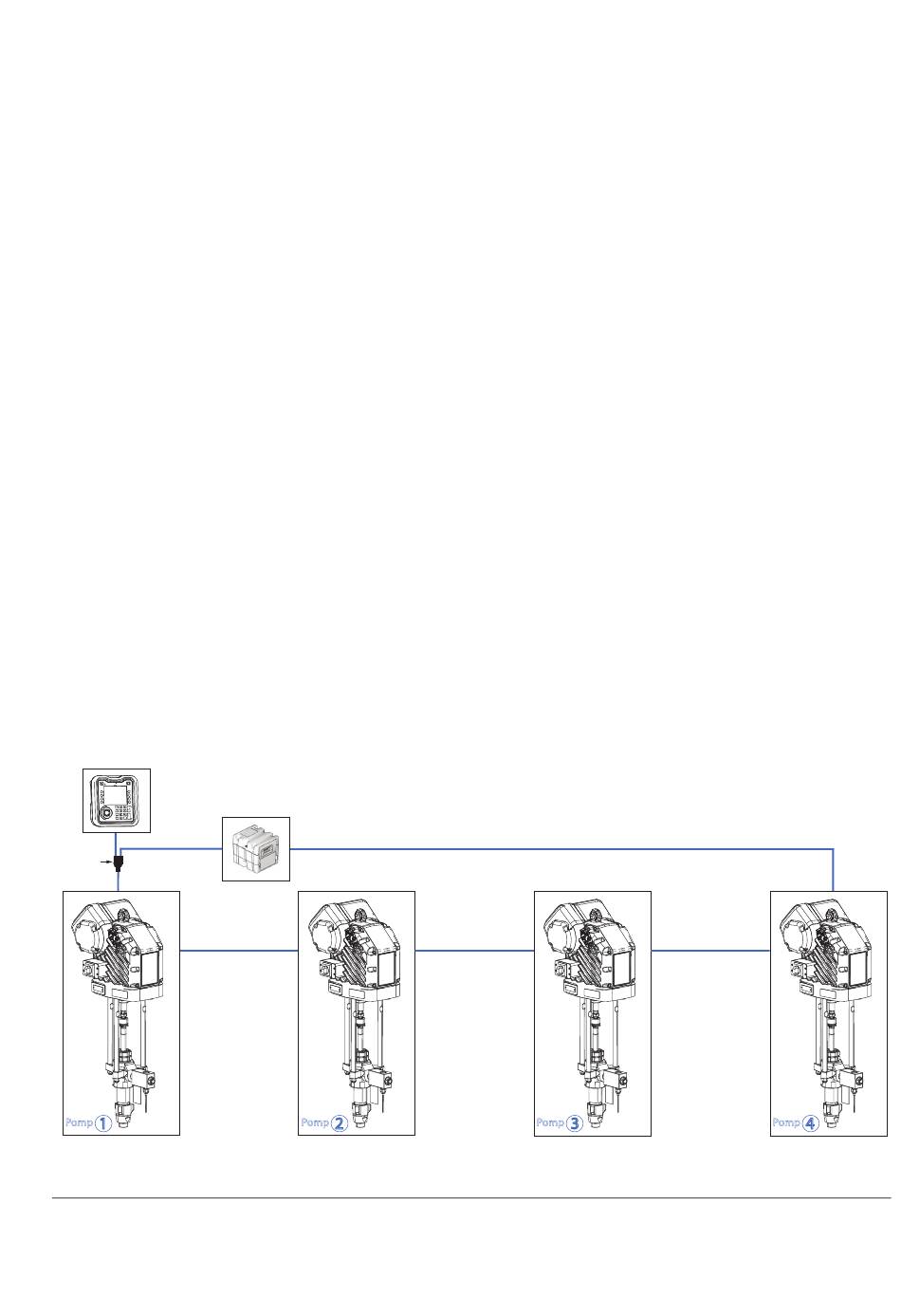

OPMERKING: Raadpleeg Afbeelding 11 voor de
volgende stappen. Afbeelding 11 toont vier
aangesloten pompen. De ADM kan op de eerste
pomp of op een andere locatie worden gemonteerd.
Optioneel
Naar poort 1
Splitter
Van poort 1
Van poort 2 Naar poort 1
1
Pomp
A
. 11: Meerdere pompaansluitingen
FB
3A9397H
Optioneel
Naar poort 2
2
Pomp
1. Sluit een CAN-kabel van poort 1 op de
eerste pomp (weergegeven als Pomp 1 in
Afbeelding 11) aan op de splitter.
2. Sluit een tweede CAN-kabel aan van de splitter
naar de ADM.
3. Sluit een derde CAN-kabel aan op poort 1 op
de CGM.
OPMERKING: Afbeelding 11 toont de configuratie
met een CGM. Als u geen CGM gebruikt, wordt
de CAN-kabel van de laatste pomp rechtstreeks
op de splitter aangesloten.
4. Sluit nog een CAN-kabel aan van poort 2 op
Pomp 1 naar poort 1 op Pomp 2.
5. Gebruik extra CAN-kabels om dezelfde
verbindingen te maken tussen elke pomp.
6. Sluit de laatste pomp in het systeem vanaf poort
2 op de pomp aan op de CGM op poort 2 of
rechtstreeks op de splitter.
7. Raadpleeg de software-instructies van de E-Flo
SP voor informatie over het configureren
en bedienen van meerdere pompen.
Zie Bijbehorende handleidingen op pagina 2.
OPMERKING: Raadpleeg CAN-kabels op pagina 32
voor een overzicht van beschikbare kabels.
OPMERKING: Vier pompen afgebeeld.
Kan tot zes pompen aansluiten.
Van poort 2 Naar poort 1
3
Pomp
Installatie
Van poort 2
Van poort 2
Naar poort 1
4
Pomp
13
