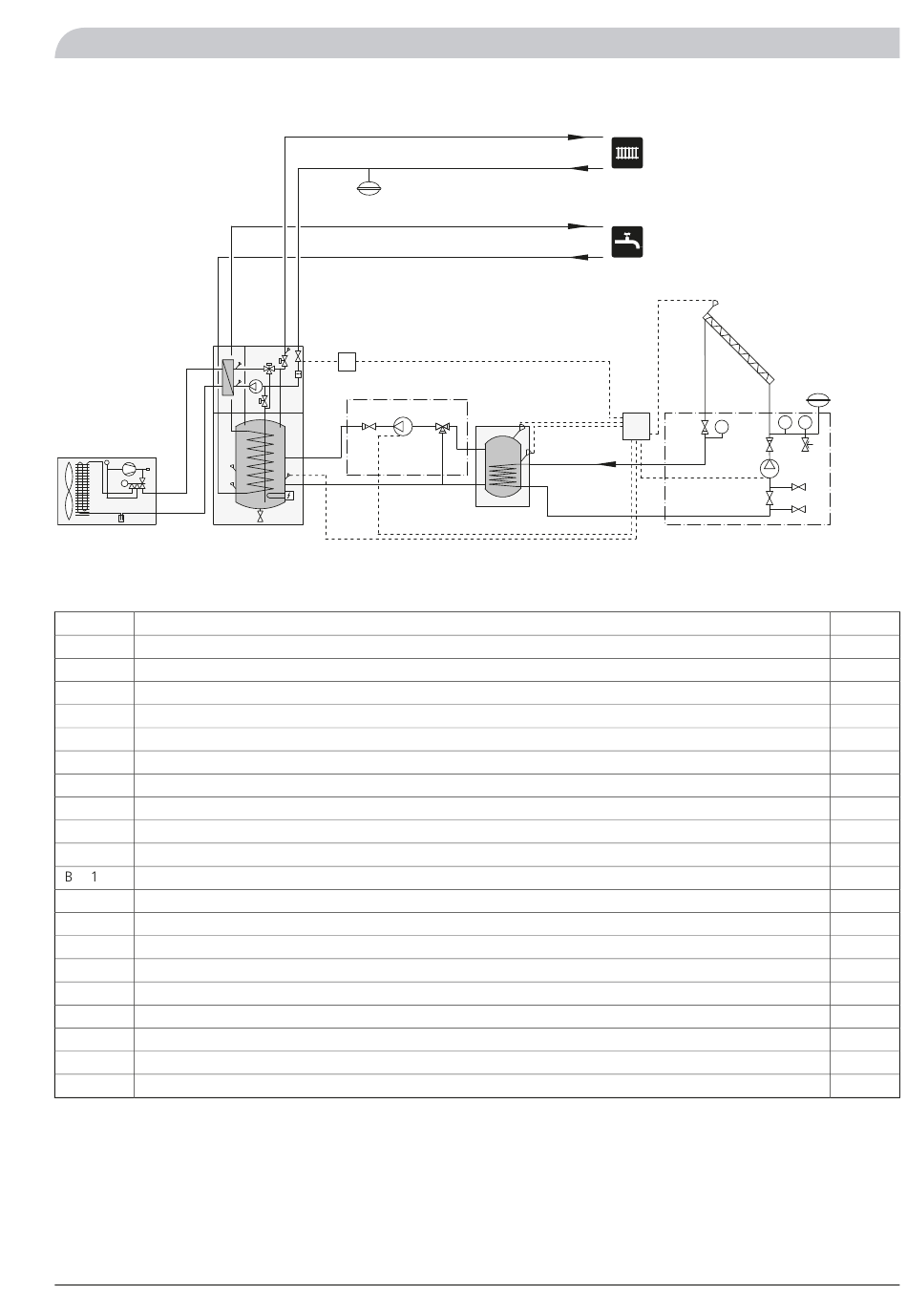

Hydraulische principes voor NIBE Solar Split FP215P/PL
-EB101
Afkortingen
AA25
Bedieningseenheid
BT24
Temp.sensor, koppeling
BT53
Temp.sensor, zonnecollector
BT54
Temp.sensor, zonnespiraal
BT55
Temp.sensor, zonnepiek
CM1
Expansievat, afgiftesysteem
CM5
Expansievat, zon
CP1
Buffervat, zon UKVS 230
EB100
NIBE SPLIT binnendeel ACVM
EP8
Zonnecollector
EP30
Zonneset SCU 10
E 10
NIBE SPLIT buitendeel AMS
FL4
Veiligheidsklep, zon
GP4
Circulatiepomp, zon
GP15
Laadpomp
GP30
Pompstation SPS 10, SPS 20
GP31
Pompstation MCU 10
QM4X
Afsluiter
QN50
Regelklep
RMX
Terugslagklep
XD1
Schakelkast (SRB 22)
-CM1
-EB100
-XD1
-GP31
-RM1 -GP15 -QN50
(T4)
-EP30
-BT24
(T3)
-EP30
-BT55
-CP1
-EP30
(T2)
-BT54
NIBE™ SPLIT
Voor de installateur
Leidingen installeren
(T1)
-EP30-BT53
-EP8
-EP30
-CM5
-AA25
-GP30
T
-RM2
T
-RM1
-FL4
-GP4
-QM44
-QM45
-QM43
P
(T4)
(T1)
(T2)
(T3)
