De CE-set monteren
Indien vereist (alleen landen die
CE-normen naleven)
Geen onderdelen vereist
Procedure
Als u deze machine gebruikt in een land waar de
CE-normen gelden, moet u de CE-set monteren;
raadpleeg de Montage-instructies van de set.
3
Het afvalscherm aan de
vooras monteren
Benodigde onderdelen voor deze stap:
1
Afvalscherm
1
Beugel
5
Popnagel
Procedure
Gebruik 5 popnagels om de beugel en het afvalscherm
aan de vooras te monteren
(Figuur
3).
Linkerkant van de machine afgebeeld.
1. Beugel
2. Afvalscherm
4
Het maaidek op de
tractie-eenheid monteren
Benodigde onderdelen voor deze stap:
2
Zeskantbout
2
Ring
2
Pen voor de maaihoogte
Procedure
1.
Parkeer de machine op een horizontaal
oppervlak, zet de hefarmen in de laagste stand,
stel de parkeerrem in werking, schakel de motor
uit en verwijder het sleuteltje.
2.
Plaats de maai-eenheid vóór de tractie-eenheid.
3.
Schuif de gaffel van de aftakas op de as van de
tandwielkast en bevestig de assen aan elkaar
met 2 tegenovergesteld gerichte bouten en
moeren
(Figuur
9

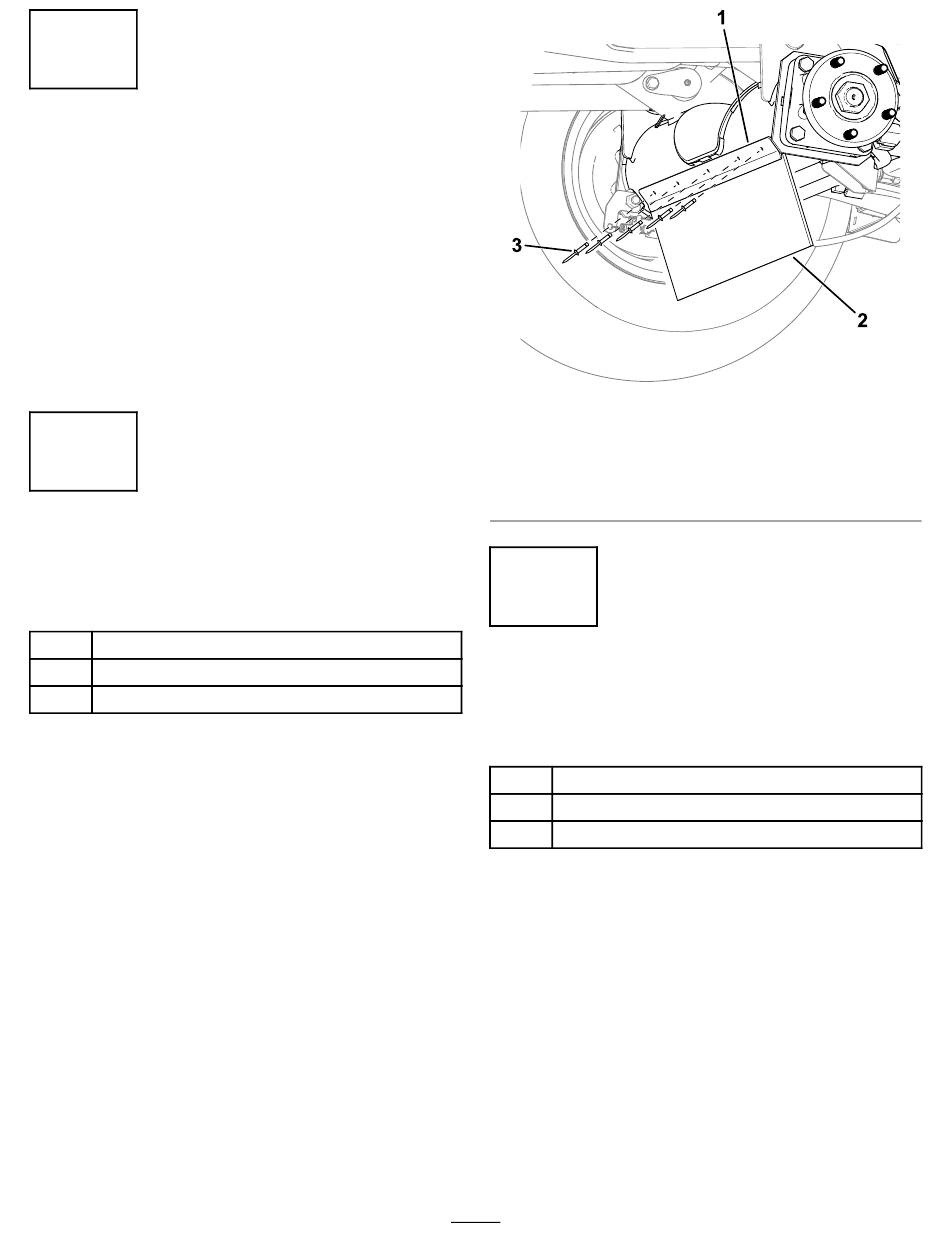

Figuur 3
3. Popnagel
4).
g312858
