De onderpomp demonteren
OPMERKING: deze pomp is het gemakkelijkst te
repareren als hij in onderdeelnr. 218742 bijkomende
pompsteun wordt gelaten en volgens de instructies
wordt gedemonteerd. Houd een andere pompsteun
beschikbaar voor reparatie op een locatie op afstand.
OPMERKING: er zijn dichtingsets beschikbaar voor
elke onderpompmaat. Zie pagina 22. De onderdelen
van de set zijn gemarkeerd met een asterisk in de tekst
en in de tekeningen, bijvoorbeeld (3*).
OPMERKING: er zijn halspakkingsets beschikbaar. Zie
pagina 22. De setonderdelen zijn aangegeven met een
symbool, bijvoorbeeld (30†). Voor het beste resultaat
installeert u ook de TSL-pompreparatieset 24F618
telkens wanneer u de halspakkingen vervangt.
OPMERKING: gereedschapsset 24F494 is verkrijgbaar
als accessoire. De set omvat twee moersleutels voor
het oliereservoir (34) en voor de halspatroon (27).
OPMERKING: er zijn ook volledige pompreparatiesets
beschikbaar. De sets omvatten alle onderdelen van
de afdichtingssets, halspakkingsets en TSL-
pompreparatiesets. Zie pagina 22.
1. Spoel indien mogelijk de pomp door.
2. Zet de pomp in het midden van de slag stil.
3. Ontlast de druk. Zie de afzonderlijke
pomphandleiding.
4. Verwijder de onderpomp van de motor zoals
beschreven in de aparte handleiding van de pomp.
OPMERKING: zie F
. 5 voor een opengewerkte
IG
tekening van de hele onderpomp. Zie F
doorsnee-aanzicht van de onderpomp en voor een
opengewerkte tekening van de halspakkingen.
5. Verwijder de kraag (41) en de schroeven (56), de
kap (40), het spruitstuk en het flessamenstel (53).
OPMERKING: om de regelkleppen te vervangen in
de TSL-fles, bestelt u de reparatieset voor regelkleppen
24F404. De setonderdelen zijn aangegeven met een
symbool, bijvoorbeeld (53b‡). Om enkel de fles te
vervangen, bestelt u de flesvervangingsset 24F405.
Setonderdelen zijn aangegeven met een symbool,
bijvoorbeeld (48e). De set bevat 5 flessen en 5 labels.
Zie F
. 1, F
. 5 en F
IG
IG
IG
3A1550N
. 6 voor een
IG
. 6.
6. Gebruik een dopsleutel van 13 mm om de twaalf
bevestigingsschroeven (9) en borgringen (8) op het
uitlaatspruitstuk (1) te verwijderen.
7. Til het spruitstuk (1) van de behuizing van de
uitlaatklep (2) en verwijder de kogelgeleiders (16),
de kogels (18), de zittingen (13) en de dichtingen
(17). Verwijder de O-ring (15) van de zittingen (13).
OPMERKING: zie F
. 3. Er is een zittingtrekkerset
IG
220384 verkrijgbaar om het verwijderen van zittingen
van spruitstukken te vereenvoudigen.
KENNISGEVING
Laat de kogels (18) of zittingen (13) niet vallen en
beschadig ze niet. Een beschadigde kogel of zitting
dicht niet goed af, waardoor de pomp zal gaan lekken.
De zittingen van de uitlaatklep (13) kunnen worden
omgekeerd zodat de zitting langer meegaat.

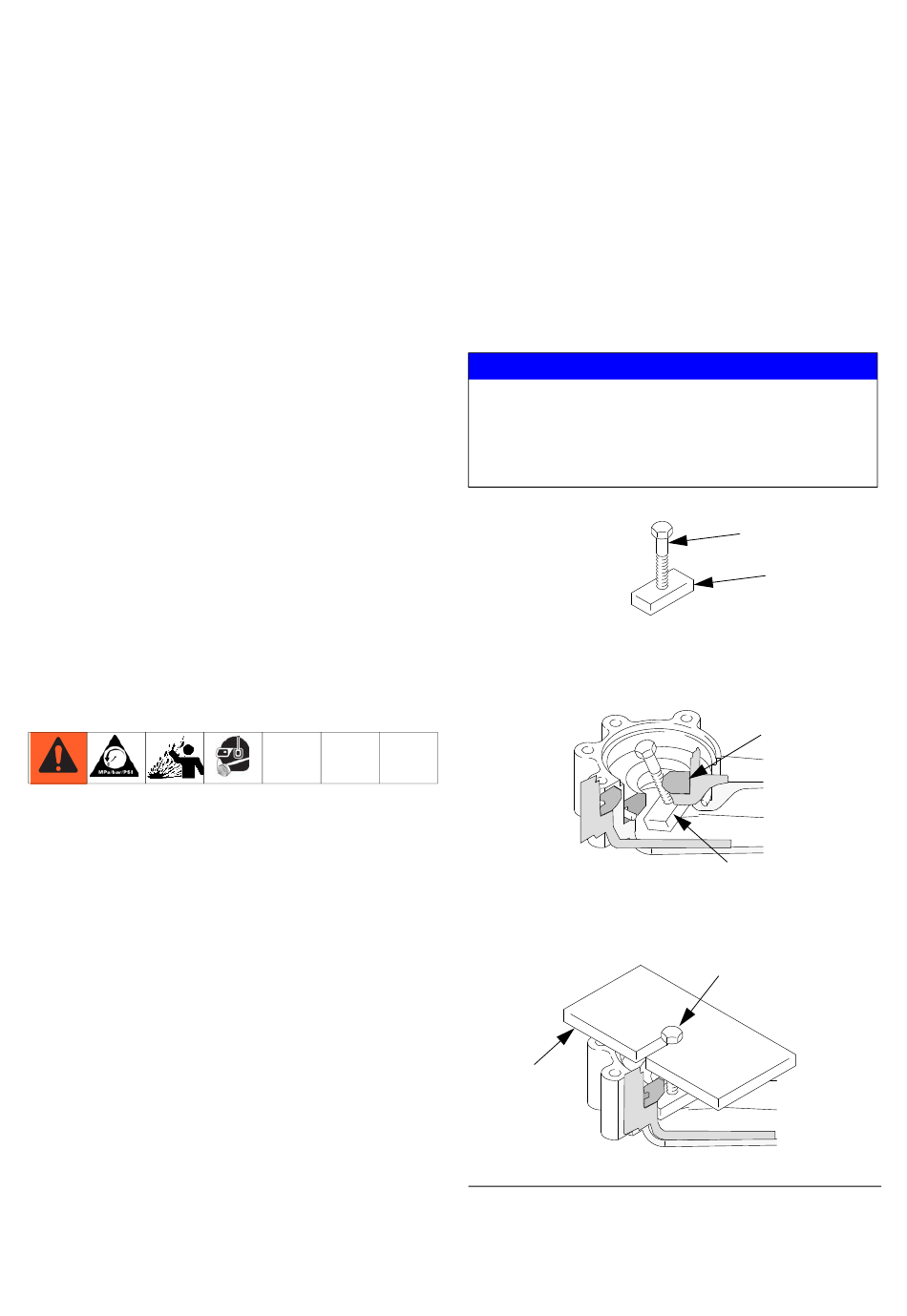

Zittingtrekkerset
220384
Schroef de bout (X, onderdeel 108481) in
de zittingtrekker (Y, onderdeel 181630).
Plaats de zittingtrekker (Y) onder de zitting (S)
door hem er onder een hoek door te schuiven.
Plaats de zittingtrekker (Z, onderdeel 181629)
op de zitting. Draai de bout (X) om de zitting
eruit te trekken.
Z
F
. 3. De zittingen verwijderen van het spruitstuk
IG
Reparatie
X
Y
S
Y
X
01414
9
