Standaardmembranen repareren
Benodigd gereedschap:
•
Momentsleutel
•
Steeksleutel van 25 mm
®
•
Lubriplate
Synxtreme HD-2 vet (artikelnummer
18F990) of gelijkwaardig NLGI Grade 2
synthetisch vet op basis van calciumsulfonaat
•
Inbussleutel van 15 mm
Zie A
. 16–A
. 18.
FB
FB
OPMERKING: Smeer de motorrotor bij het vervangen
van membranen. Zie de betreffende handleiding van
uw motor. Zie Bijbehorende handleidingen,
pagina 2.
De standaardmembranen demonteren
Voorkom ernstige brandwonden en raak de hete
vloeistof of de hete apparatuur niet aan.
1. Voer De apparatuur voorbereiden op reparatie,
pagina 32, uit.
2. Voer Terugslagventielen demonteren,
pagina 33, uit.
3. Verwijder alle klemmen (6a) van de vloeistofdeksels
(3). Verwijder de vloeistofdeksels (3).
4. Gebruik een geschikte sleutel om één
membraanbevestiging (15) stevig in positie te
houden. Gebruik tegelijkertijd een geschikte
sleutel om de bevestiging (15) aan de
tegenoverliggende zijde los te maken.
5. Verwijder de bevestiging (15), afdichting (16, waar
van toepassing), vloeistofplaat (11), membraan
(13) en membraansteun (14) van de as (1a) aan de
kant van de pomp met de losgemaakte
bevestiging (15).
6. Maak de resterende membraanbevestiging (15) los.
Als de eerste losgemaakte membraanbeves-
tiging (15) aan de kant van de as (1a) zit met
de vlakke kant van de sleutel:
a. Gebruik de juiste sleutel om de vlakke kant
van de as (1a) op zijn plaats te houden.
Gebruik tegelijkertijd een geschikte sleutel
om de resterende membraanbevestiging (15)
los te maken. Zie A
34
. 18.
FB
Als de eerste losgemaakte membraanbeves-
tiging (15) zich tegenover de vlakke kant van
de sleutel op de as (1a) bevindt:
a. Volg de procedure voor het smeren van de
rotor in de handleiding van uw motor om bij
het vlakke gedeelte van de as (1a) te komen.
Zie Bijbehorende handleidingen, pagina 2.
b. Nadat de vlakke kant van de as (1a)
toegankelijk is, gebruikt u een geschikte
sleutel om de vlakke kant van de as (1a)
stevig op zijn plaats te houden. Gebruik
tegelijkertijd een geschikte sleutel om
de resterende membraanbevestiging (15)
los te maken. Zie A
7. Verwijder de resterende bevestiging (15),
afdichting (16, waar van toepassing),
vloeistofplaat (11), membraan (13) en
membraansteun (14) en plaat aan luchtzijde (30)
van de as (1a).
OPMERKING: Verwijder de membraanas (1a)
niet van de motor (1).
Verwijder de as (1a) niet uit de motor (1) om schade
aan de rotor of de apparatuur te voorkomen.
Als u de as verwijdert, komen de rotorkogels
los van de rotor en zal de rotor niet goed werken.
8. Reinig de onderdelen en controleer ze op
beschadigingen. Vervang waar nodig onderdelen.
9. Smeer de rotor. Zie de betreffende handleiding
van uw motor. Zie Bijbehorende handleidingen,
pagina 2.
1
1a
30
14
13

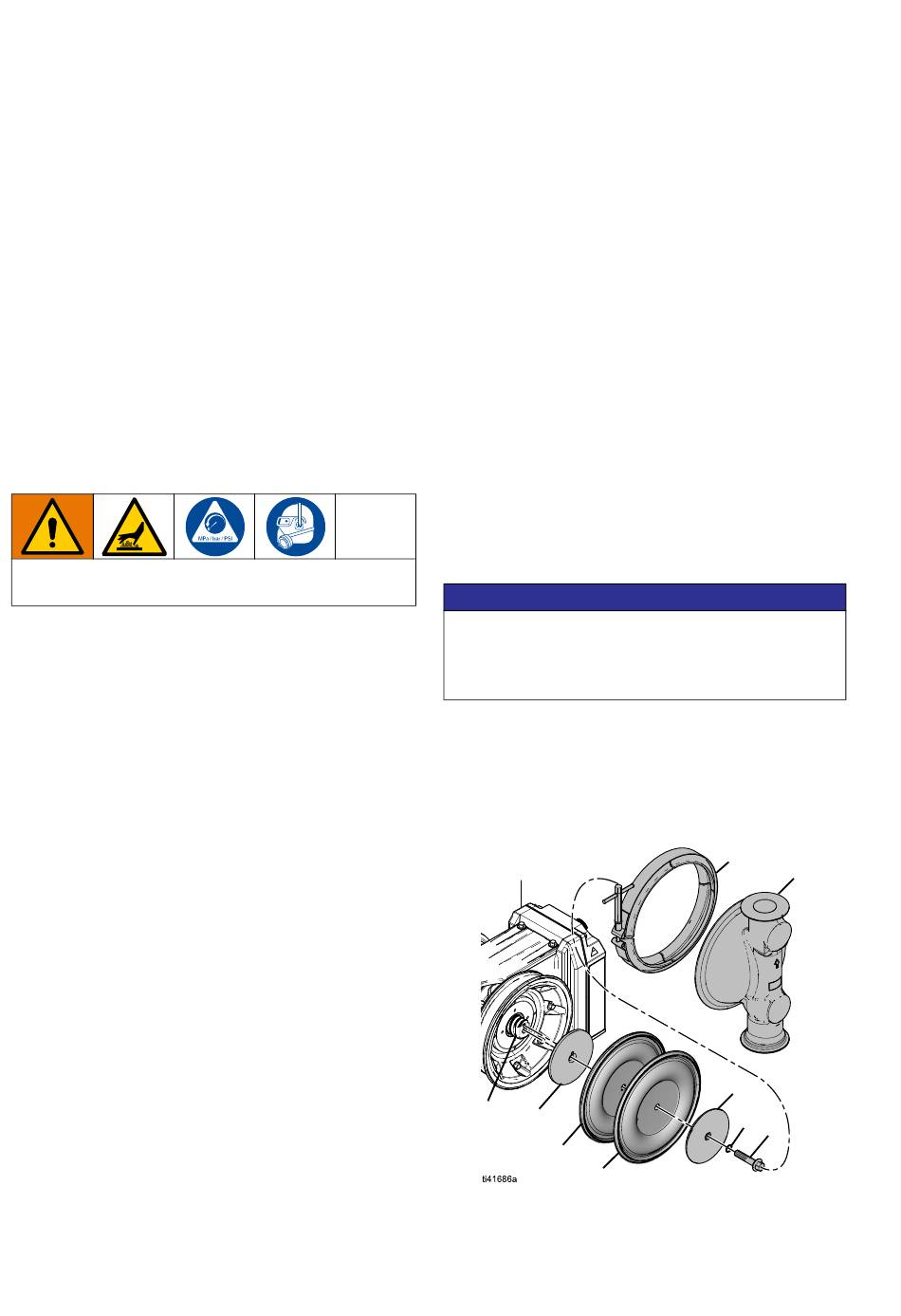

A
. 16: Standaardmembranen
FB
. 18.
FB
LET OP
6a
11
16
15
