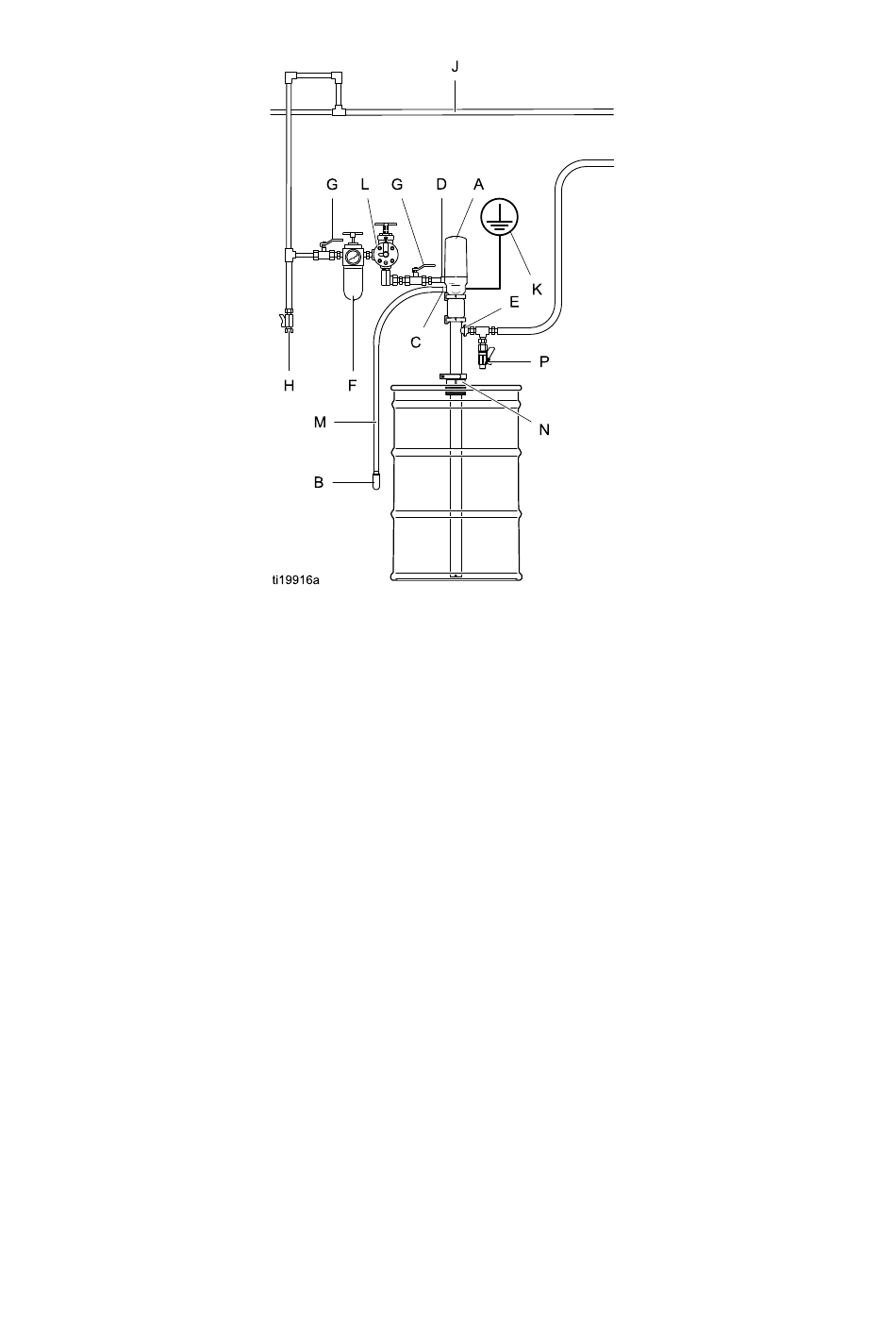

Figure 1 Voorbeeld van een installatie
Verklaring
Verklaring
Verklaring
Pomponderdelen (meegeleverd)
Pomponderdelen
Pomponderdelen
(meegeleverd)
(meegeleverd)
A
Op stop gemonteerde hygiënische pomp
B
Luchtuitlaatdemper (kan op de pomp worden
gemonteerd of op afstand met behulp van de
afvoerslang, ref. M)
C
Afvoerluchtuitlaat, 3/8 npt
D
Luchtinlaat, 3/8 npt
E
Geflensde Tri-Clamp vloeistofuitlaat, 2,5 cm (1
inch) (bestel set 24R649
voor adapter naar 25 mm draadstuk conform DIN
11851. Zie
Toebehoren, page
332615M
Systeemonderdelen/
Systeemonderdelen/- - - toebehoren
Systeemonderdelen/
F
G
H
J
K
L
24.)
M
N
P
toebehoren (apart
toebehoren
Luchtleidingfilter/-regelaar (Graco-onderdeelnr.
234398)
Zelfontlastende hoofdluchtklep (verplicht)
Afvoerpijp en -klep voor luchtleiding
Hoofdluchtleiding
Aardedraad van de pomp (verplicht,
Graco-onderdeelnr. 238909)
Pompsnelheidsbegrenzer
Afvoerslang, set 24R646, zie
24.
Hygiënisch stopverloopstuk
Vloeistofaftapklep (vereist)
Installatie
(apart te te te koop)
(apart
koop)
koop)
Toebehoren, page
7
